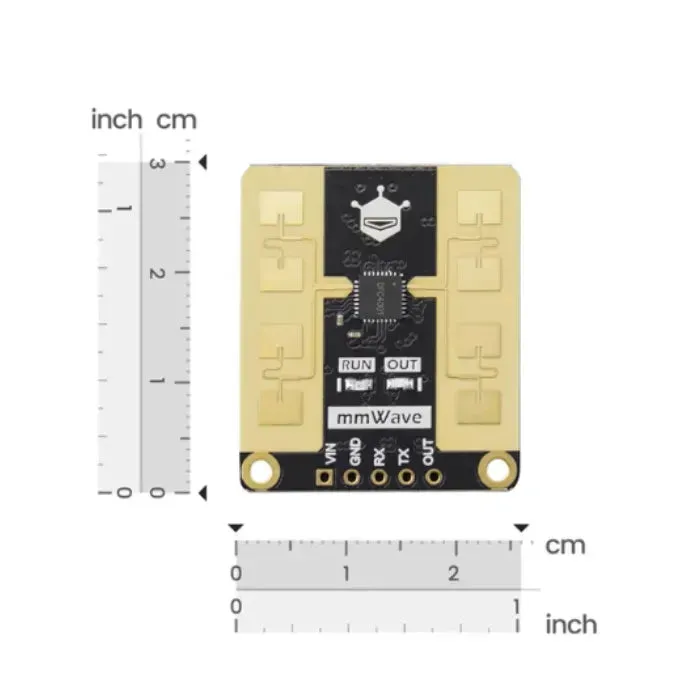

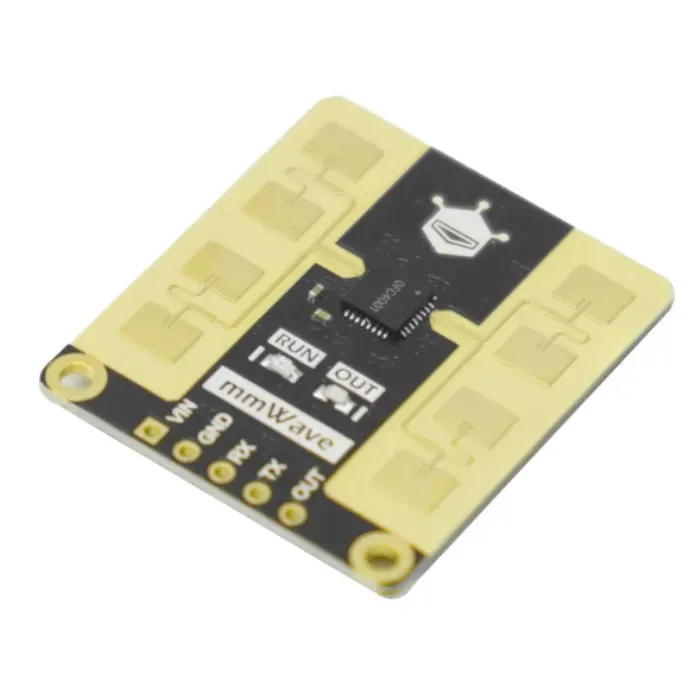

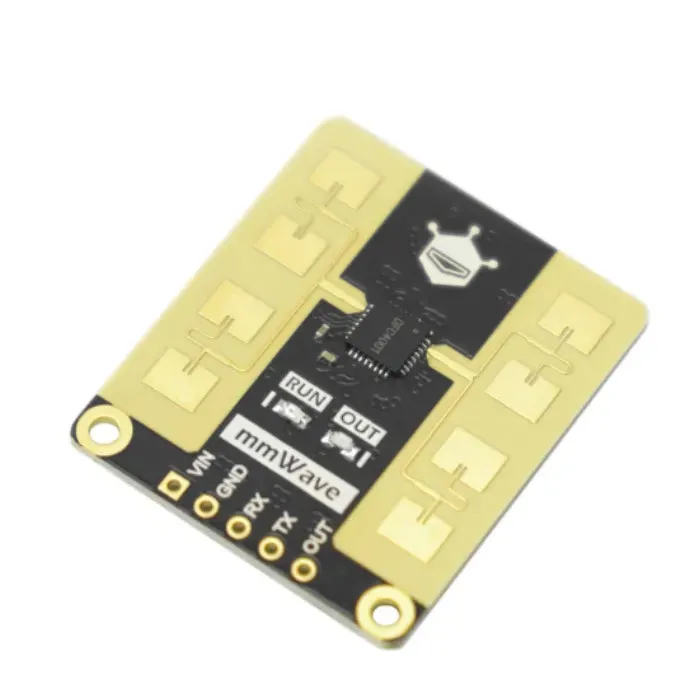

DFRobot C4001 Millimetriaaltojen läsnäoloanturi on suorituskykyinen 24 GHz tutkamoduuli, joka mahdollistaa kosketuksettoman havaitsemisen sekä liikkeelle että paikallaanololle laajalla alueella. Tämä edistynyt millimetriaaltojen tutka-anturi sopii erinomaisesti tarkkaan havaitsemiseen. Sen läsnäolon havaitsemisalue on jopa 16 metriä ja liikkeen/etäisyyden havaitsemisalue jopa 25 metriä, joten se on ihanteellinen ympäristön valvontaan, älyautomaatioon ja reaaliaikaiseen seurantasovelluksiin. Monipuolisena ihmisen läsnäoloanturina se integroituu saumattomasti nykyaikaisiin järjestelmiin.
Ihmisten tunnistus
Verrattuna muihin läsnäoloanturityyppeihin, kuten infrapuna- ja ultraääniantureihin, C4001(25m) millimetriaaltojen läsnäoloanturi pystyy havaitsemaan sekä paikallaan olevat että liikkuvat kohteet. Tämä millimetriaaltojen tutkateknologia varmistaa, että Home Assistant -millimetriaaltojen projektisi reagoivat nopeammin. Siinä on myös suhteellisen vahva häiriönsietokyky, joten se on vähemmän altis esimerkiksi lämpötilan vaihteluille, ympäristön valon muutoksille ja melulle. Olipa henkilö istumassa, nukkumassa tai liikkeessä, ihmisen läsnäoloanturi havaitsee heidän läsnäolonsa nopeasti ja herkästi. Kehittäjille tämä Arduino-tutka-anturi tarjoaa johdonmukaista ja luotettavaa suorituskykyä.
Etäisyyden ja nopeuden tunnistus
C4001-millimetriaaltojen läsnäoloanturi tarjoaa 25 metrin mittausalueen ja käyttää taajuusmoduloitua jatkuvaa aaltoa (FMCW) etäisyyden ja nopeuden määrittämiseen. Sen nopeuden mittausalue on 0,1–10 metriä sekunnissa. Tämä FMCW-tutkametodi tarjoaa parempaa syvyystietoa verrattuna tavallisiin antureihin.
FMCW on tutkateknologia, joka toimii jatkuvan aallon periaatteella. Toisin kuin perinteinen pulssitutka, FMCW-tutka lähettää jatkuvasti aaltoja vaihtelevilla taajuuksilla samalla kun vastaanottaa heijastuneita signaaleja. Näitä vastaanotettuja signaaleja käsittelemällä se voi mitata etäisyyttä, nopeutta ja kulmaa. Tämä tekee millimetriaaltojen tutka-anturin erittäin tehokkaaksi monimutkaisissa ympäristöissä.
FMCW-tutka tarjoaa jatkuvia etäisyysmittauksia toisin kuin perinteiset pulssijärjestelmät. Se hyödyntää Doppler-ilmiötä kerätäkseen nopeustietoa liikkuvista kohteista, mikä tekee siitä ihanteellisen kohteiden liikkeen valvontaan. Teknologia mahdollistaa jatkuvan taajuusskannauksen, mikä parantaa mittaustarkkuutta. Koska se ei vaadi kaikuviestin odottamista, FMCW-tutka soveltuu hyvin reaaliaikaiseen seuranta- ja valvontasovelluksiin. Verrattuna perinteiseen pulssitutkaan tai infrapuna-antureihin, FMCW-tutka tarjoaa jatkuvan, reaaliaikaisen seurannan ja on vastustuskykyisempi ympäristön häiriöille. Tämän Arduino-radarianturin käyttö mahdollistaa kehittyneet ihmisen läsnäolon tunnistussovellukset Home Assistantin mmWave-järjestelmissä.
Mikä on millimetriaaltoinen tutka-anturi?
Millimetriaaltoinen tutkateknologia on kosketukseton tunnistustekniikka, jota käytetään kohteiden havaitsemiseen ja niiden etäisyyden, nopeuden ja kulman (esimerkiksi ihmisten kohdalla) määrittämiseen. Millimetriaaltoantureiden lähettämät signaalit kuuluvat korkeataajuusspektriin, jonka aallonpituudet ovat 24 GHz:n ja 300 GHz:n välillä, eli millimetrialueella (mm). Jokainen tämän kategorian mmWave-tutka-anturi, mukaan lukien C4001, on erinomainen tarkkuudeltaan ihmisen läsnäolon tunnistuksessa.
Asennustapa
Millimetriaaltoinen ihmiskehon anturi on herkkä asennustavalle, ja virheellinen asennus voi vaikuttaa anturin suorituskykyyn ja toiminnallisuuteen. Tämän moduulin yleisesti käytetyt asennustavat ovat yläasennus, alapuolinen asennus, vaakasuora asennus ja alaspäin kallistettu asennus. Oikea sijoittelu Arduino-radarianturiisi takaa parhaat tulokset ihmisen läsnäolon tunnistuksessa.
Millimetriaaltoisen ihmiskehon anturin yläpuolinen asennuskaavio
Millimetriaaltoisen ihmiskehon anturin alapuolinen asennus
Millimetriaaltoisen ihmiskehon anturin vaakasuora asennus
Millimetriaaltoisen ihmiskehon anturin ja Arduino Unon kytkentäkaavio
Tärkeimmät ominaisuudet
-
Ihmisen läsnäolon tunnistus: Havaitsee paikallaan olevat ja liikkuvat ihmiset jopa 16 metrin etäisyydeltä tällä mmWave-radarisensorilla
-
Liikkeen ja etäisyyden mittaus: Havaitsee kohteita jopa 25 metrin etäisyydeltä Home Assistantin mmWave-seurantaan
-
Nopeuden tunnistus: Havaitsee liikkeen nopeudet välillä 0,1–10 m/s FMCW-radarin logiikalla
-
24 GHz FMCW-radarteknologia korkean resoluution reaaliaikaiseen tunnistukseen ensiluokk
