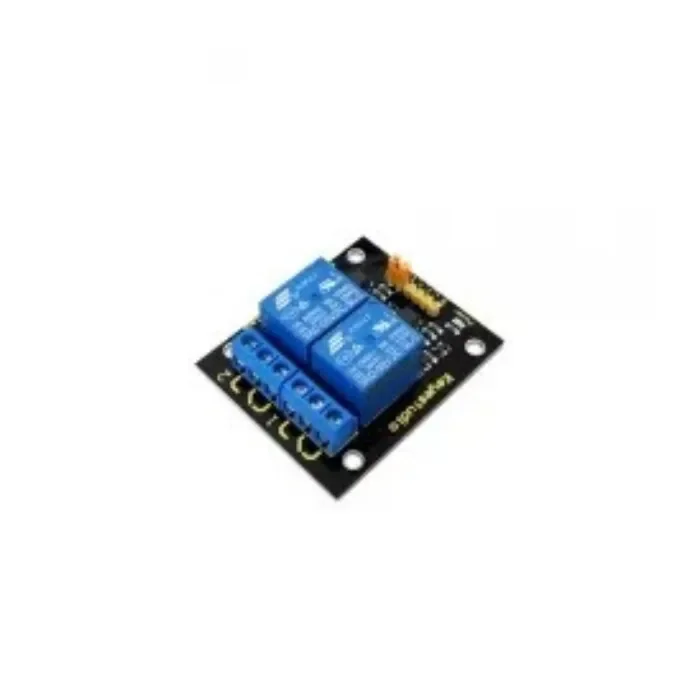

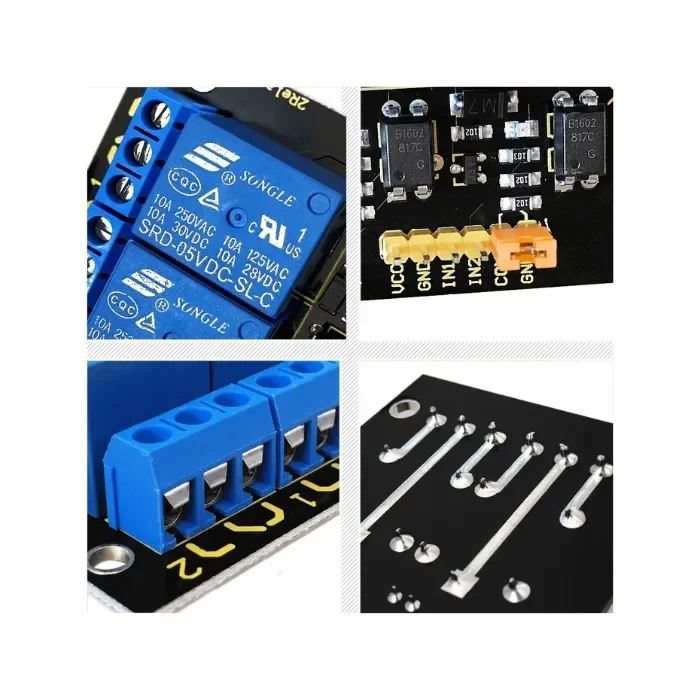

Arduino Relay Shield käyttää korkealaatuista SONGLE-relettä, jossa on kaksikanavainen tulo ja lähtö. Se voidaan liittää enintään 250V/10A AC- tai 24V/10A DC-komponenttiin, joten sitä voidaan käyttää valojen, moottoreiden ym. ohjaukseen.
Se on aktiivinen matalalla tasolla. Modulaarinen muotoilu tekee liittämisestä Arduino-laajennuskorttiin helppoa. Releen lähtötila näkyy LED-valolla käytännön sovelluksen helpottamiseksi.
Määritys
- Ohjaussignaali: TTL-jännite
- Aktiivinen korkealla tasolla
- Nimelliskuorma:
10A 250VAC 10A 125VAC 10A 30DC 10A 28VDC
- Nimellisvirta läpi: 10A (NO) 5A (NC)
- Maksimikatkaisujännite: 250VAC 30VDC
- Kontaktin aktivoitumisaika: ﹤10ms
- Moduulin nastojen määritelmä:
i) Nasta 1 - Nasta 2 ---- Ohjauspää ii) Virtalähde (VCC) iii) Maa (GND)
