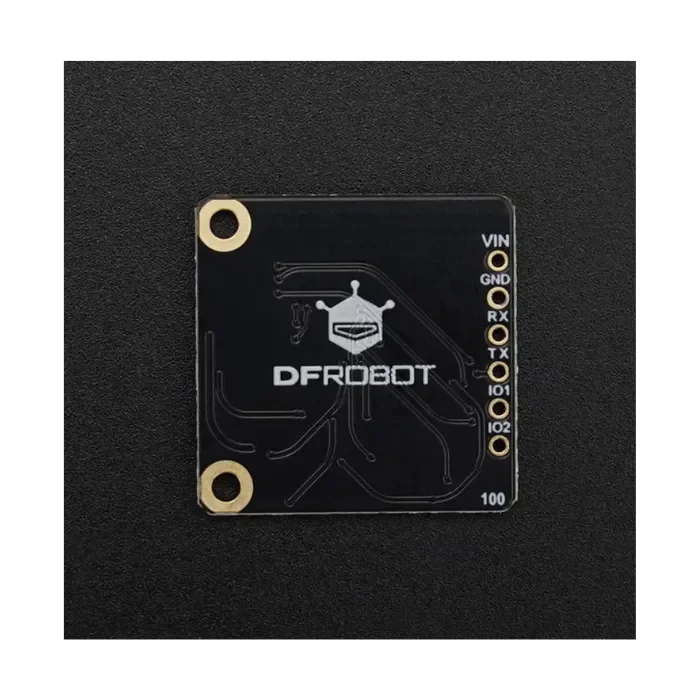

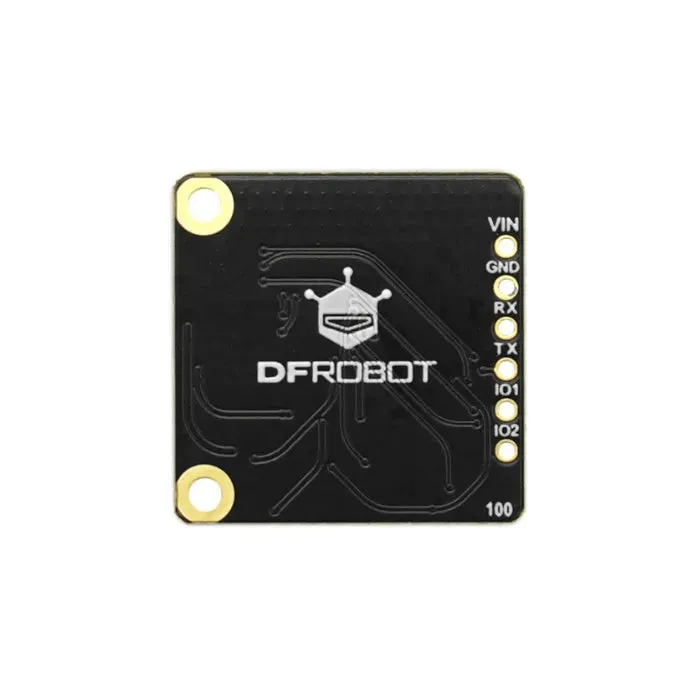

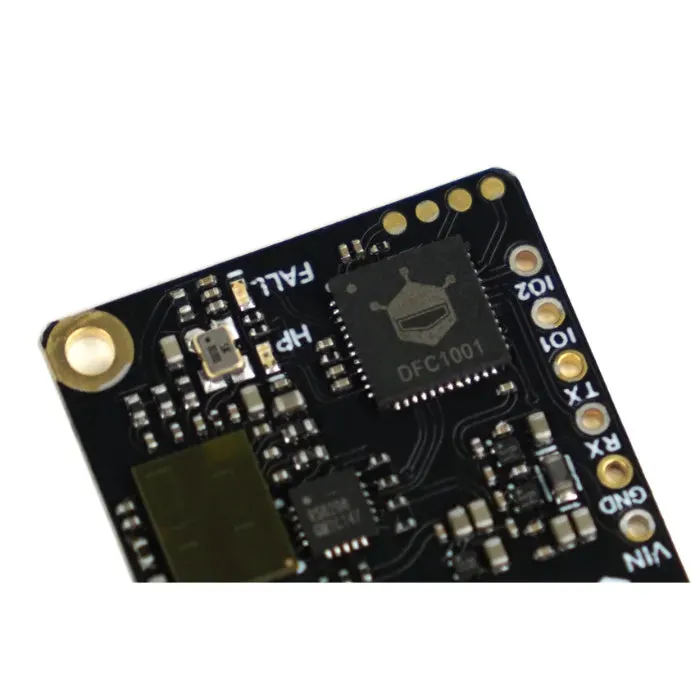

DFRobot C1001 mmWave ihmisen tunnistussensori on korkean tarkkuuden 60 GHz:n mmWave-tutka-moduuli, joka on suunniteltu edistyneeseen ihmisen läsnäolon ja käyttäytymisen tunnistukseen. Toisin kuin perinteiset 24 GHz:n sensorit, jotka tarjoavat vain perusliikkeen tunnistuksen, tämä mmWave-tutka C1001 tukee:
- Kaatumisen tunnistus
- Unenseuranta-toiminto
- Liikkeen seuranta
- Elintoimintojen tunnistus (hengitystiheys & syke)
Tämä mmWave-tutka antaa tarkat mittaukset jopa silloin, kun henkilö on täysin liikkumaton – ihanteellinen kosketuksettomaan terveydentilan seurantaan ja ikääntyneiden kaatumisen tunnistussovelluksiin.
Yhteensopiva Arduinon, ESP32:n ja micro:bitin kanssa. MmWave-tutkasensori käyttää pistepilvikuvantamisalgoritmia ihmisen asentojen tunnistamiseen ja makuuasentojen havaitsemiseen. Sitä käytetään laajasti hoivatyössä, unenseurannassa ja älyterveysjärjestelmissä.
Ominaisuudet
Integroitu kaatumisen tunnistussensori
C1001 mmWave -tutka käyttää pistepilvikuvantamista asennon tunnistukseen, mukaan lukien makuuasennot. Se toimii luotettavana kaatumisen tunnistussensorina, havaitsemalla kaatumiset, liikkumattomuuden keston ja toimettomuusjaksot. Havaitsemisalueen ollessa jopa 11 metriä (kattoon asennettuna 2,7 m korkeudella), tämä mmWave-tutka tarjoaa luotettavat hälytykset turvallisuuskriittisiin sovelluksiin, kuten ikääntyneiden kaatumisen valvontaan. Toisin kuin perinteiset sensorit, tämä kaatumisen tunnistussensori tunnistaa sekä liikkeen että liikkumattomuuden erittäin tarkasti.
Kattava unenseuranta
Lepotilassa mmWave-radarisensori havaitsee läsnäolon, liikkeen ja hengitysmallit. Se toimii kosketuksettomana unenseurana, mittaa hengitystiheyttä ja sykettä1,5 metrin etäisyydeltä ja tuottaa unipisteytyksen terveysnäkemyksiä varten mmWave-radarteknologian avulla.
Tekniset tiedot
| Luokka | Tekniset tiedot |
|---|---|
| Käyttöjännite | 5V |
| Virrankulutus | ≤100 mA |
| Käyttötaajuus | 61–61,5 GHz |
| Radarin lähtöteho | 6 dBm |
| Havaitsemisalue | Jopa 11 m |
| Havaitsemiskulma | 100° x 100° |
| Unenseurannan etäisyys | 0,4–2,5 m |
| Elintoimintojen tunnistusetäisyys | 0,4–1,5 m |
| Hengitystiheysalue | 10–25 hengitystä/min |
| Sykkeen vaihteluväli | 60–100 lyöntiä/min |
| Käyttölämpötila | -20℃ – +60℃ |
Sovellukset
- Sisätilojen mmWave-radarin kaatumisen tunnistusjärjestelmät
- Ikääntyneiden valvonta ja turvallisuushuolenpito
- Kosketukseton unenseurannan analyysi
- Hengitys- ja sykevalvonta
- Älykkäät terveysjärjestelmät mmWave-radarilla
Asennus & Tuki
- Rajapinnan määritelmät – Pinnien kuvaus ja selitys
- Asennustavat – Opas katto- ja sivuasennukseen
- Esimerkkikoodi – Arduino-yhteensopivat esimerkit
- Demon askeleet – Opetusohjelmat kaatumisen tunnistukseen ja unenseurannan toimintoihin
Huomautus: Tämä mmWave-radarisensori ei ole sertifioitu lääkinnällinen laite eikä sitä tule käyttää diagnoosiin.
Viitteet
- Tuotteen Wiki
- Mitatkaavio
- Rajapinnan määrittely
- Asennustapa
- Demonstraatiorutiini
- Kirjasto (GitHub)
- Erot UWB- ja mmWave-teknologioiden välillä
- Mikä on mmWave-radar ja ero 24 GHz:n ja 60 GHz:n välillä?
Pakkauksen sisältö

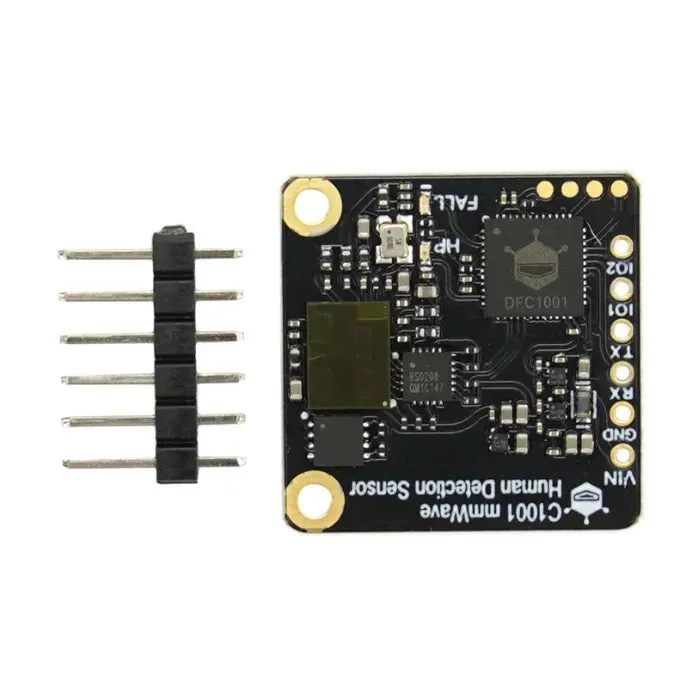

- 1 × C1001 mmWave-radarin ihmisen tunnistussensori
