Gravity Analog Current to Voltage Converter on tarkkuudella toimiva 4-20mA–0-3V muunninmoduuli, joka lineaarisesti muuntaa 0~25mA virta-signaaleja0~3V analogisiksi jännitesignaaleiksi, mahdollistaen teollisuusantureiden ja automaatiojärjestelmien liittämisen yleisiin mikrokontrollerien ADC-tuloihin ja Arduino-virtasensorituloihin.

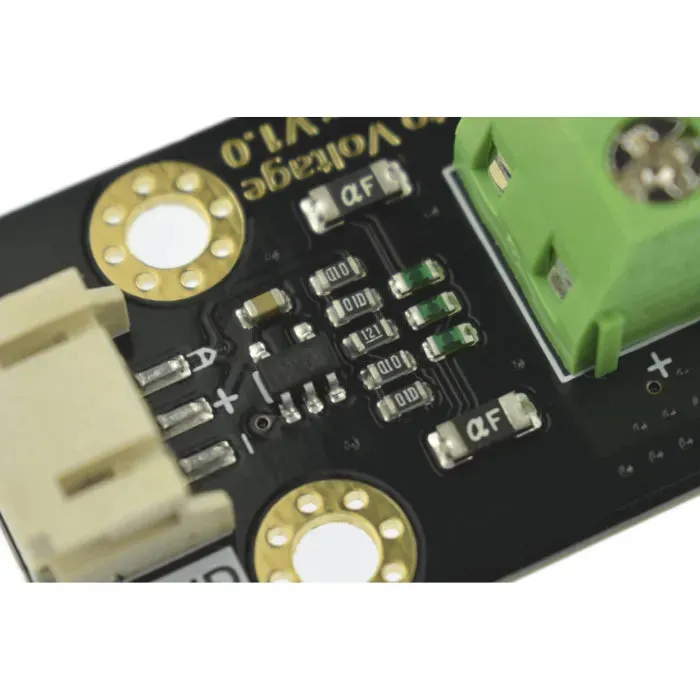

Täydellisesti soveltuva 4–20mA virtasilmukkajärjestelmiin, tämä virta–jännitemoduuli tukee vikahavaintoa, ylivirran valvontaa ja yleistä analogisen signaalin mittausta. Siinä on 0,1 % tarkkuudella toimiva mittausvastus, matalakohinainen nollasiirron rail-to-rail operaatiovahvistin ja se ei vaadi kalibrointia, mikä takaa tarkkuuden ja helppokäyttöisyyden kaikissa teollisuusanturin liitännöissä.
Keskeiset ominaisuudet
-
Muuntaa 0–25mA virran0–3V jännitelähdöksi tämän tarkkuusanalogisen signaalimuuntimen avulla
-
Toimii saumattomasti 4~20mA teollisuusantureiden ja PLC-laitteiden kanssa
-
Korkea mittaustarkkuus: ±0,5 % 16-bittisellä ADC:llä luotettavaan signaalin muuntamiseen
-
Laaja jänniteyhteensopivuus: 3,3V–5,5V eri mikrokontrollereille
-
Ei vaadi kalibrointia – käyttövalmis virta–jännitemoduuli
-
Kompakti koko ja PH2.0-3P-liitäntä helppoon integrointiin
Tekniset tiedot
-
Käyttöjännite: 3,3V–5,5V
-
Havaitsemisalue: 0–25mA DC
-
Tarkkuus: ±0,5 % F.S. 16-bittisellä ADC:llä; ±2 % F.S. 10-bittisellä ADC:llä
-
Päätevastus: 120Ω
-
Liitin: PH2.0–3P
-

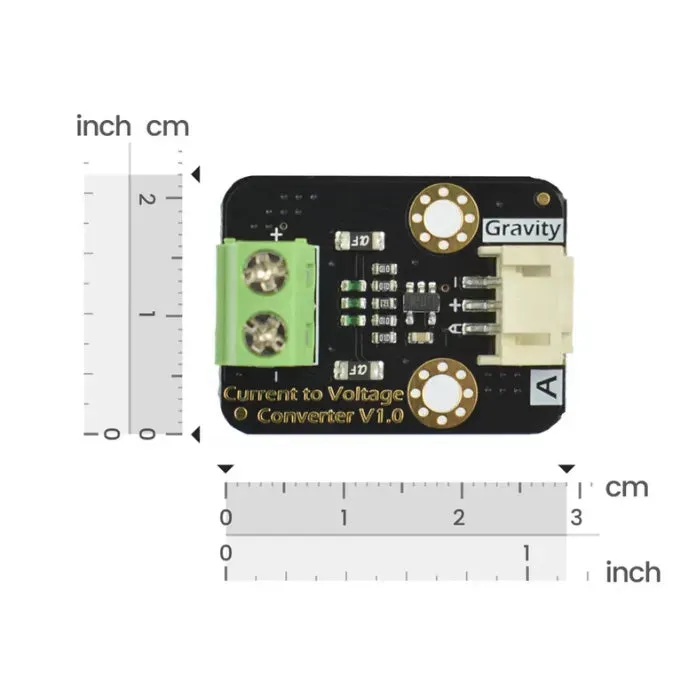

Koko: 30mm × 22mm (1,18″ × 0,87″)
Käyttökohteet
-
Teollisuusantureiden liitäntä (4–20mA silmukka) korkealla tarkkuudella
-
Vikadiagnostiikkajärjestelmät virtasignaaleille
-
Ylivirta- tai ylialueen havaitseminen automaatiossa
-
Mikrokontrollerin analogisen signaalin tulojen yhteensopivuus Arduino- ja ESP32-laitteille

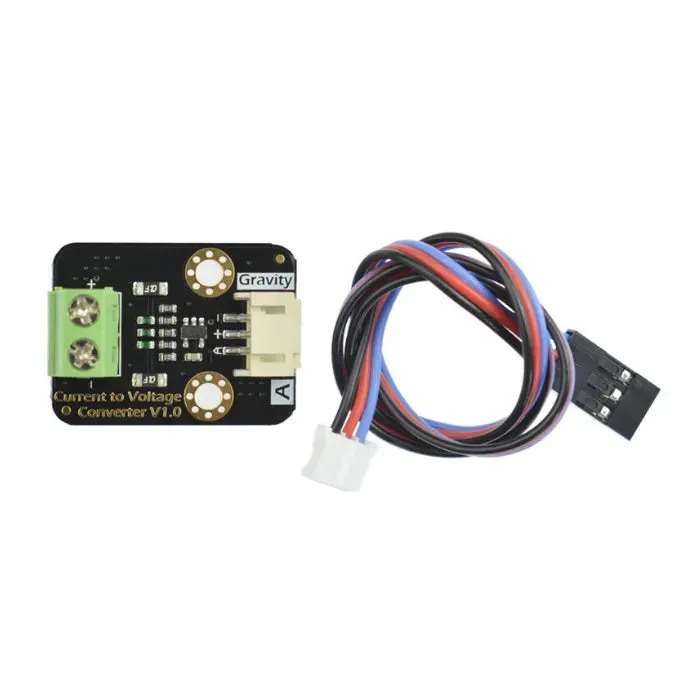

Toimituslista
-
1x Analog Current to Voltage Converter -moduuli
-
1x Digital Sensor Cable (3-pin)
