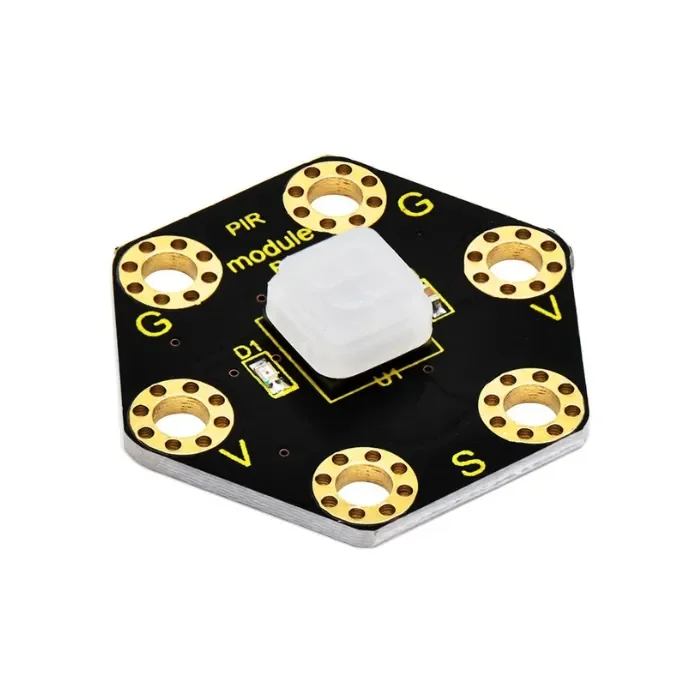

Tämä keyestudio PIR-liikemoduuli on täysin yhteensopiva micro:bit-ohjauslevyn kanssa.
Se koostuu pääasiassa digitaalisesta pyroelectric-infrapunasensorista, joka on digitaalinen signaalilähtölaite. Tässä sensorissa on sisäänrakennetut suodattimet, vahva häiriönsieto, alhainen jännite ja pieni virrankulutus. Moduulin havaitsetäisyys on 3-5 metriä.

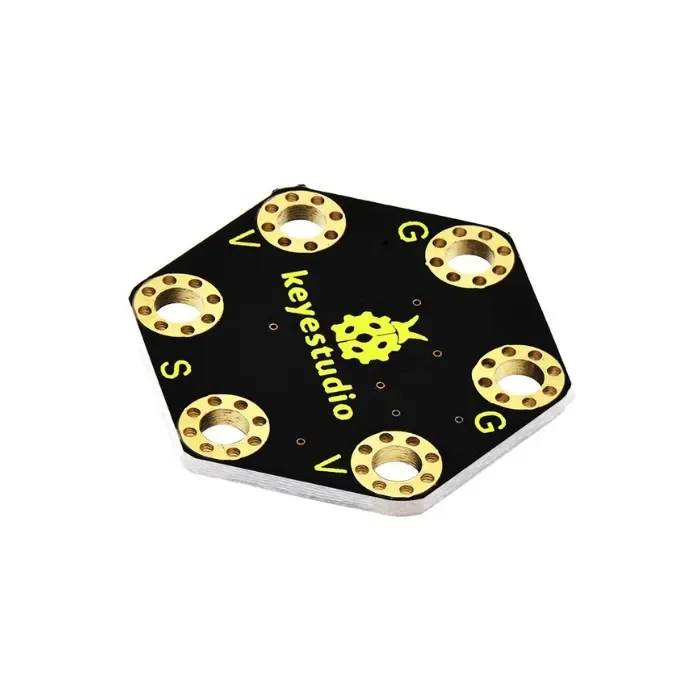

Havaitsemiskulma vaakasuunnassa on alle 80°; havaitsemiskulma pystysuunnassa on alle 55°. Moduulissa on yhteensä 6 rengasta. Huomaa, että kaksi G-rengasta, kaksi V-rengasta ja kaksi S-rengasta on kytketty erikseen. G on maa; V on 3V; S on signaalinasta (0 1 2).
Käytettäessä yhdistä moduuli micro:bit-ohjauslevyyn krokotiilipihtijohtimella.
Kun havaitsee jonkun liikkuvan lähellä, micro:bit-päälevyn signaalinasta saa KORKEA-tason; moduulin LED-valo syttyy.
Tekniset tiedot
- Käyttöjännite: DC 3,0-3,3V
- Käyttövirta: 100mA
- Maksimiteho: 0,5W
- Lähtösignaali: digitaalinen signaali
- Havaitsetäisyys: 3-5 metriä
- Havaitsemiskulma: alle 80° vaakasuunnassa ja alle 55° pystysuunnassa
- Käyttölämpötila-alue: -30℃~ +80℃
- Mitat: 31mm*27mm*6mm
- Paino: 2g
- Ympäristöominaisuudet: ROHS
Liitäntäkaavio
Lähdekoodi
Esimerkkituloste
Yhdistä moduuli hyvin, sitten lähetä lähdekoodi micro:bit-päälevylle.
Kun havaitsee jonkun liikkuvan lähellä, micro:bit-päälevyn LED-matriisissa näkyy sydämen muotoinen kuvake, ja PIR-moduulin LED-valo syttyy. Muussa tapauksessa näytetään toinen kuva ja LED sammuu.
