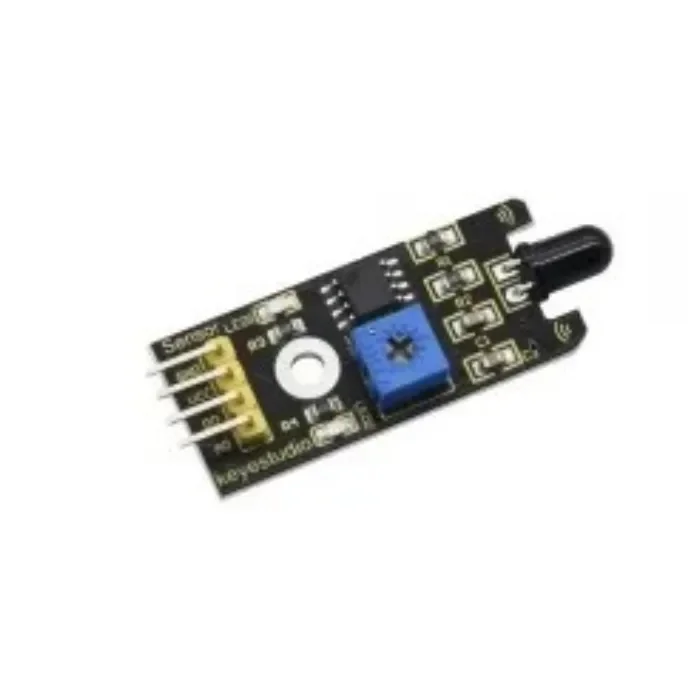

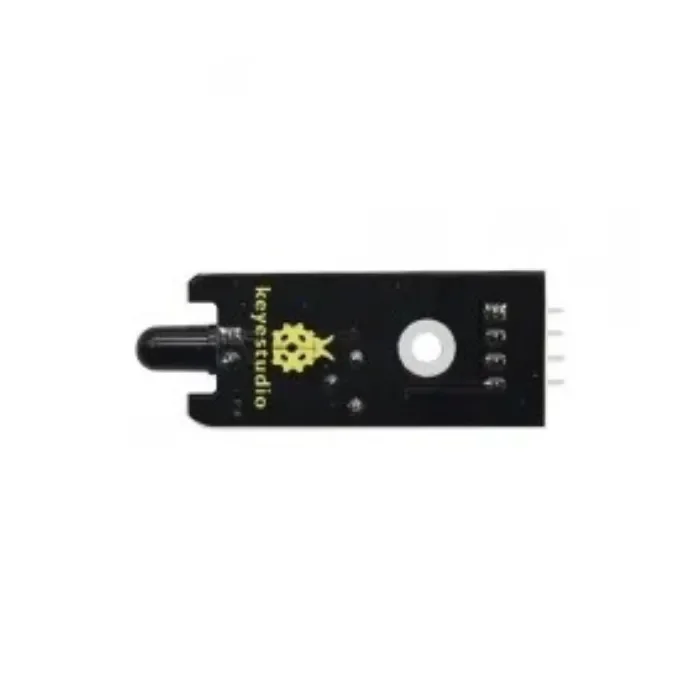

Tätä liekkitunnistinta voidaan käyttää tulen tai muiden valojen havaitsemiseen, joiden aallonpituus on 760nm ~ 1100nm.
Palontorjuntarobottipelissä liekki on tärkeä osa anturia, jota voidaan käyttää robotin silminä palon lähteen löytämiseen.

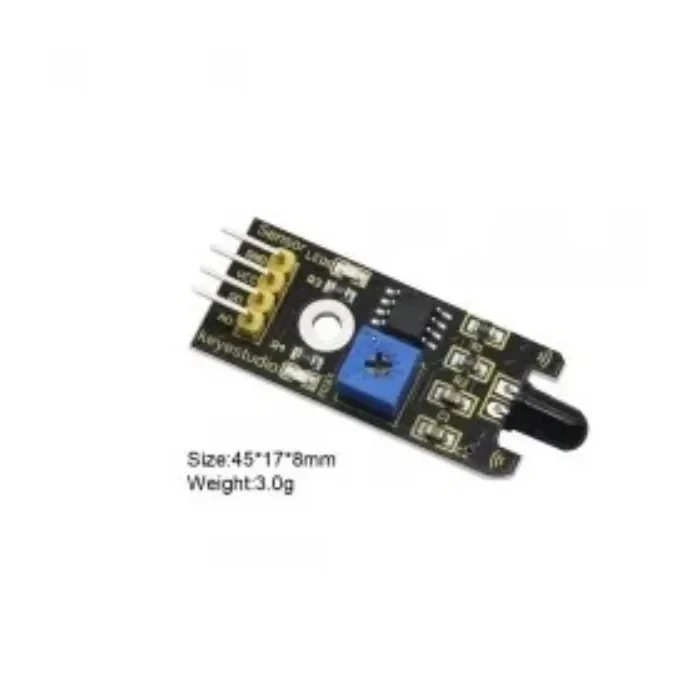

Tekniset tiedot
- Syöttöjännite: 3.3V – 5V
- Havaitsemisalue: 20cm (4.8V) ~ 100cm (1V)
- Spektrikaistan leveysalue: 760nm – 1100nm
- Käyttölämpötila: -25℃ – 85℃
- Rajapinta: Digitaalinen
Liitäntäkaavio
Yhdistä D0-nasta digitaaliseen 2:een, GND-nasta GND-porttiin, VCC-nasta 5V-porttiin.
Esimerkkikoodi
const int flamePin = 2; // liekkipinnin numero const int ledPin = 13; // LED-pinnin numero // muuttujat muuttuvat: int State = 0; // muuttuja tilan lukemiseen void setup() { // alusta LED-pinni lähdöksi: pinMode(ledPin, OUTPUT); // alusta painikkeen pinni tuloksi: pinMode(flamePin, INPUT); } void loop(){ // lue arvon tila: State = digitalRead(flamePin); if (State == HIGH) { // sytytä LED: digitalWrite(ledPin, HIGH); } else { // sammuta LED: digitalWrite(ledPin, LOW); }
|
Tulos
Johdotus tehty ja virta kytketty, lataa koodi hyvin levylle.

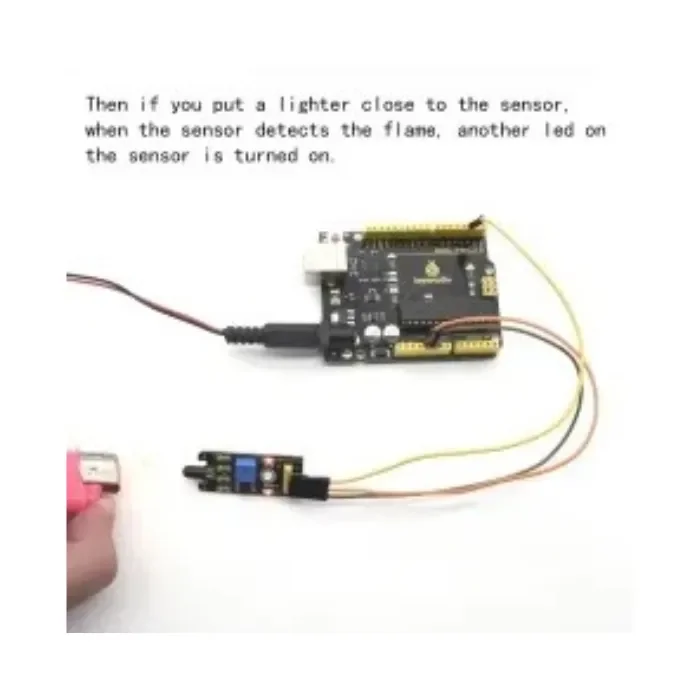

Sitten, jos laitat sytyttimen lähelle anturia, kun anturi havaitsee liekin, toinen anturin LED-valo syttyy.
