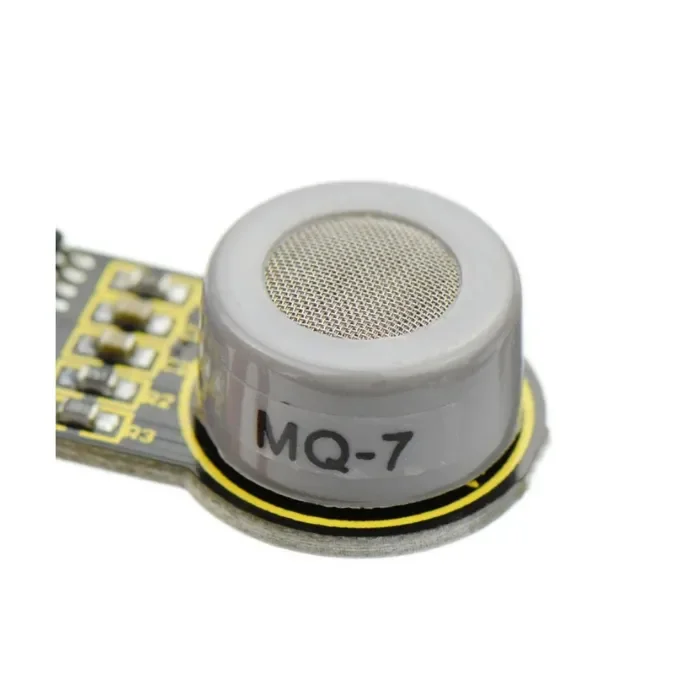

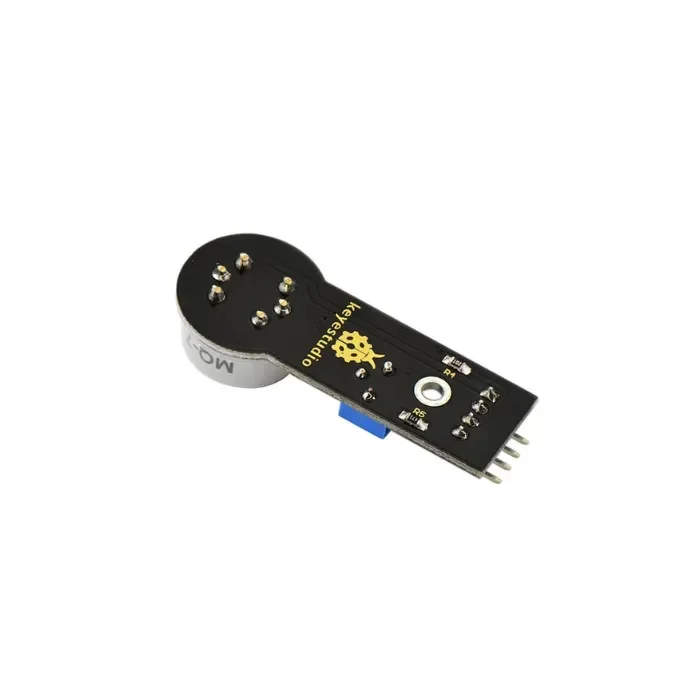

MQ-7-kaasuaistimessa käytetty kaasuaistimateriaali on SnO2, jonka sähkönjohtavuus on alhaisempi puhtaassa ilmassa.
Se havaitsee hiilimonoksidia matalassa lämpötilassa (lämmitetty 1,5V:lla) korkea-matala lämpötilasyklien avulla.
Anturin sähkönjohtavuus kasvaa ilman hiilimonoksidipitoisuuden kasvaessa. Sähkönjohtavuuden muutos voidaan muuntaa ulostulosignaaliksi, joka vastaa kaasupitoisuutta yksinkertaisella piirillä.
MQ-7-kaasuaistin herkkyys hiilimonoksidille on melko korkea, joten sitä voidaan käyttää erilaisten hiilimonoksidia sisältävien kaasujen havaitsemiseen. Se on edullinen anturi, joka sopii monenlaisiin sovelluksiin.
Tekniset tiedot
- Kohdekaasu: hiilimonoksidi
- Havaitseva pitoisuus: 300-10000ppm CO
- Käyttöjännite: 5V
- Lämmitysjännite VH: 5.0V±0.2V AC tai DC (korkea); 1.5V±0.1V AC tai DC (matala)
- Kuormitusvastus RL: säädettävissä
- Lämmitysvastus RH: 31Ω±3Ω(Huoneenlämpötila)
- Lämmitysteho PH: ≤350mW
- Herkkämateriaalin pintavastus R: 2KΩ-20KΩ(100ppmCO:ssa)
- Sensitiivisyys S: Rs(ilmassa)/Rs(100ppmCO)≥5
- Konsentraation kaltevuus: α ≤0.6(R300ppm/R100ppm CO)
- Lämpötila, Kosteus: 20℃±2℃ ; 65%±5%RH
- Vakio testipiiri: Vc:5.0V±0.1V; VH(korkea): 5.0V±0.1V; VH(matala): 1.5V±0.1V
Ominaisuudet
- hyvä herkkyys hiilimonoksidille.
- pitkä käyttöikä, alhaiset kustannukset
- yksinkertainen ohjauspiiri

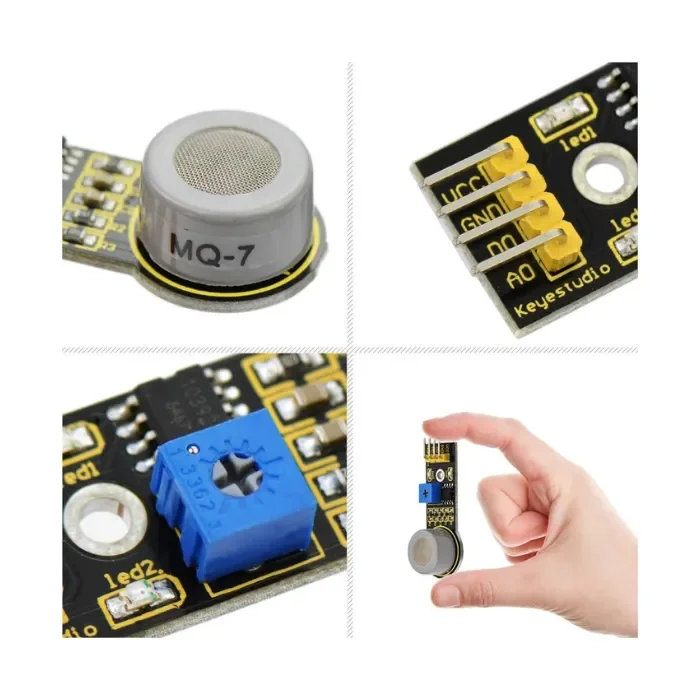

Nastajärjestys
Liitäntäkaavio
Esimerkkikoodi
///Arduino-esimerkkikoodi void setup() { Serial.begin(9600); //Aseta sarjaväylän nopeudeksi 9600 bps } void loop() { int val; val=analogRead(0);//Lue kaasuarvo analogisesta tulosta 0 Serial.println(val,DEC);//Tulosta arvo sarjaporttiin delay(100); }
|
Testaushavainto

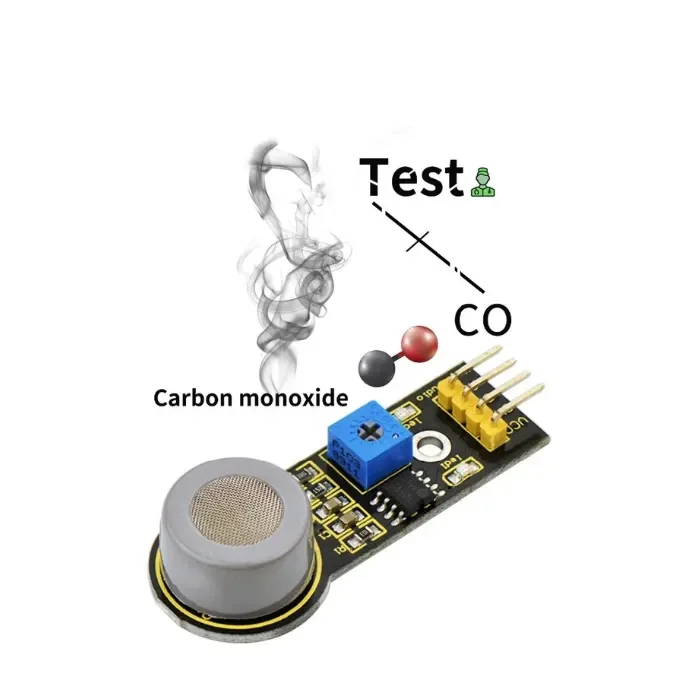

Kun anturi havaitsee hiilimonoksidikaasun, sen sisäänrakennettu LED-valo syttyy alla olevan kuvan mukaisesti.
Sovellus
- Kotitalouksien kaasuvuodon hälytin
- Teollisuustason hiilimonoksidikaasuhälytin
- Kannettava kaasumittari
