Reed-kytkin on erityinen kytkin ja pääkomponentti reed-releelle ja läheisyyskytkimelle. Reed-kytkin koostuu yleensä kahdesta pehmeästä magneettisesta materiaalista ja metallisista reed-kontakteista, jotka katkaisevat yhteyden itsestään, kun magneettia ei ole.
Lisäksi joissakin reed-kytkimissä on myös toinen reed, joka toimii kolmantena normaalisti suljettuna kontaktina. Nämä reed-kontaktit on kapseloitu lasiputkeen, joka on täytetty inertseillä kaasuilla (kuten typellä ja heliumilla) tai tyhjiölasiputkeen. Lasiputkeen kapseloidut reedit on asetettu rinnakkain päiden ollessa päällekkäin. Tietty määrä tilaa tai keskinäistä kontaktia varataan niin, että muodostuu kytkimen normaalisti avoimet tai normaalisti suljetut kontaktit.
Reed-kytkintä voidaan käyttää anturina laskentaan, rajoituksiin ja muihin tarkoituksiin. Esimerkiksi eräänlainen pyöräkilometri muodostuu kiinnittämällä magneetti renkaaseen ja asentamalla reed-kytkin viereen. Voimme asentaa reed-kytkimen oveen hälytyskäyttöä tai kytkiminä varten.
Reed-kytkintä on laajasti käytetty kodinkoneissa, autoissa, viestinnässä, teollisuudessa, terveydenhuollossa ja turvallisuusalueilla. Lisäksi sitä voidaan käyttää myös muissa antureissa ja sähkölaitteissa, kuten nestemittarissa, ovimagneetissa, reed-releessä, öljytason anturissa ja läheisyysanturissa (magneettinen anturi). Sitä voidaan käyttää korkean riskin ympäristössä.

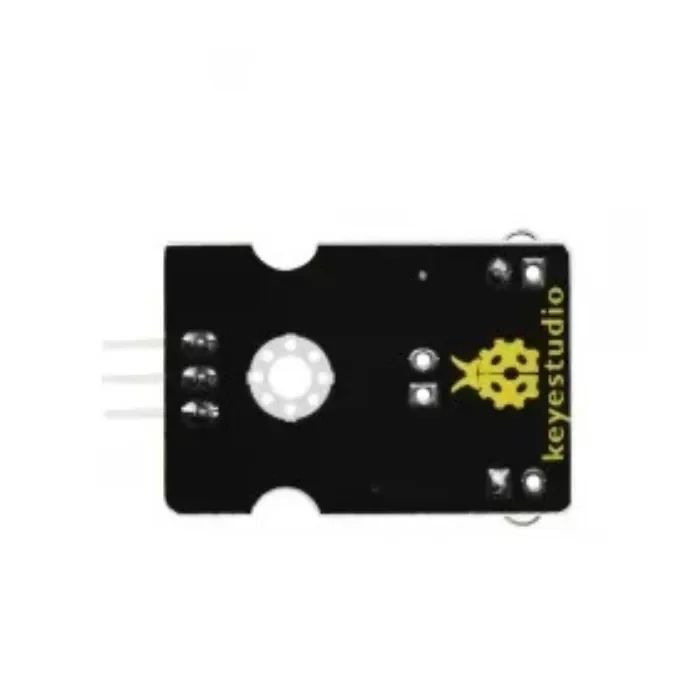

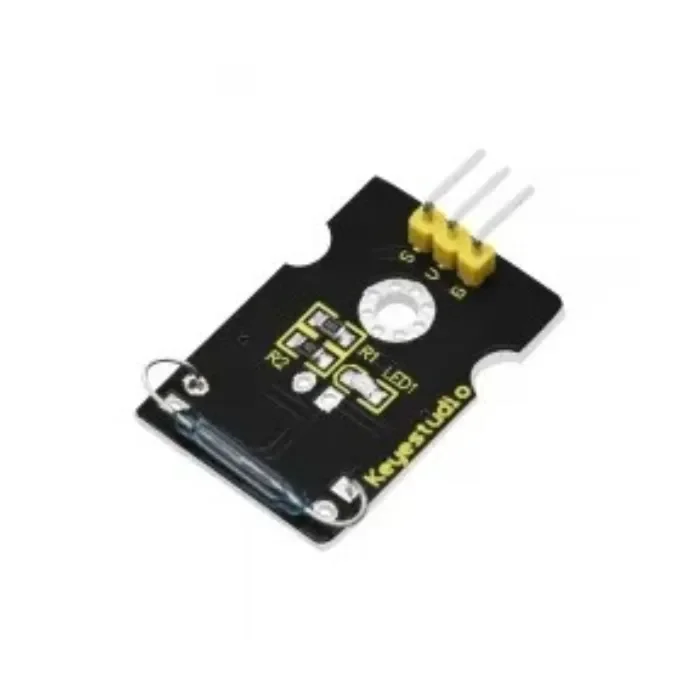

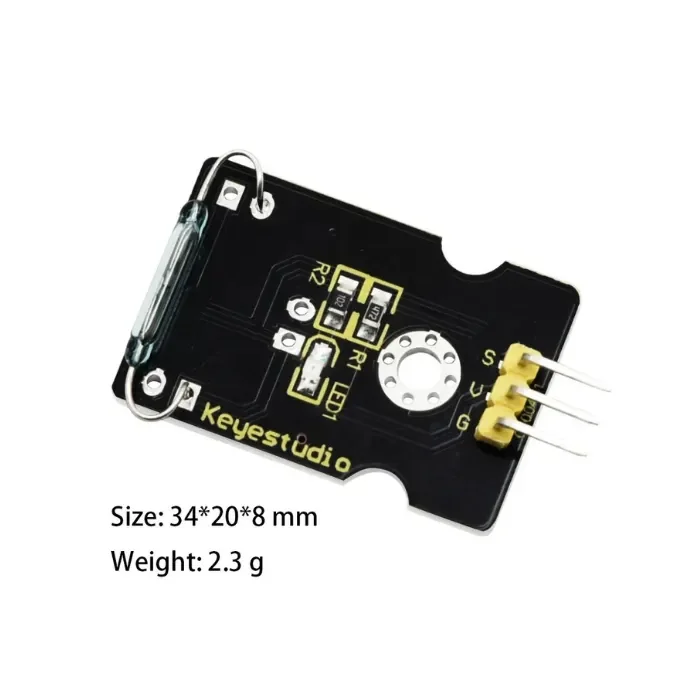

Tekniset tiedot
- Käyttöjännite: DC 3.3V-5V
- Käyttövirta: ≥20mA
- Käyttölämpötila: －10℃—＋50℃
- Havaitsetäisyys: ≤10mm
- IO-liitäntä: 3 johdinta (-/+/S)
Liitäntäkaavio
Esimerkkikoodi
Kopioi ja liitä alla oleva koodi Arduino-ohjelmistoon.
int Led=13;//määritä LED-liitäntä int buttonpin=3; //määritä magneettirenkaan anturin liitäntä int val;//määritä digitaalinen muuttuja val void setup() { pinMode(Led,OUTPUT);//määritä LED lähtöliitännäksi pinMode(buttonpin,INPUT);//määritä magneettirenkaan anturi tuloliitännäksi } void loop() { val=digitalRead(buttonpin);// lue ja määritä digitaalisen liitännän 3 arvo val-muuttujaan if(val==HIGH)//Kun magneettirenkaan anturi havaitsee signaalin, LED vilkkuu { digitalWrite(Led,HIGH); } else { digitalWrite(Led,LOW); } }
|
Tulos

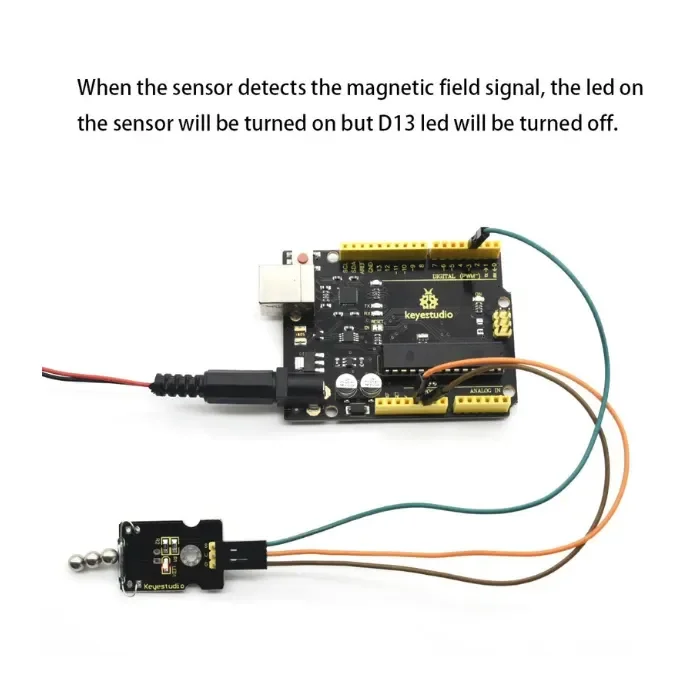

Johdotus tehty ja virta kytketty, lataa koodi hyvin levylle. Näet, että UNO-levyn D13-LED on päällä.
Sitten asetamme joitakin magneettisia palloja lähelle anturia. Kun anturi havaitsee magneettikentän signaalin, anturin LED-valo syttyy, mutta D13-LED sammuu.
