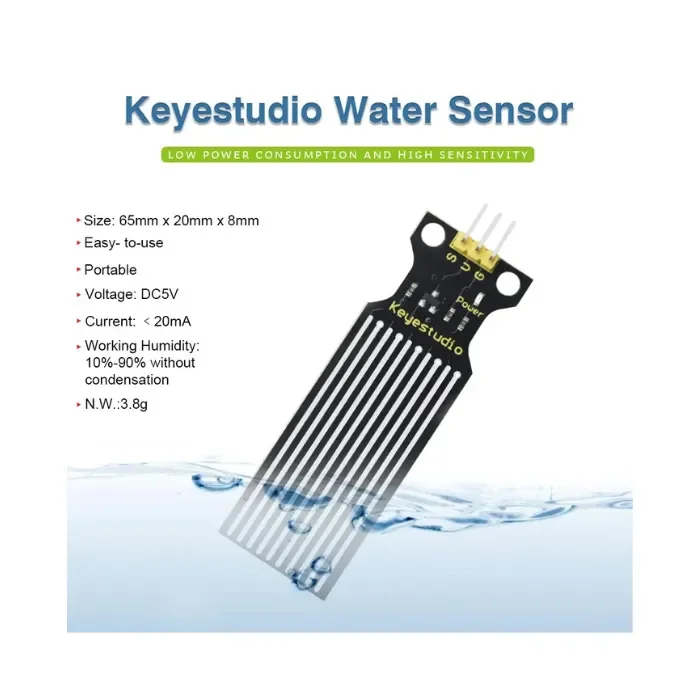

Vesianturimme on helppokäyttöinen, kannettava ja kustannustehokas, suunniteltu tunnistamaan ja havaitsemaan veden taso ja vesipisara.
Tämä anturi mittaa vesipisaran tilavuutta ja vesimäärää paljastettujen rinnakkaisten johtimien jälkien avulla.
Kilpailijoihinsa verrattuna tämä anturi on paitsi pienempi ja älykkäämpi myös nerokkaasti varustettu seuraavilla ominaisuuksilla:
- i) sujuva muunnos vesimäärän ja analogisen arvon välillä;
- ii) vahva joustavuus; tämä anturi tuottaa perusanalogisen arvon;
- iii) alhainen virrankulutus ja korkea herkkyys;
- iv) suoraan liitetty mikroprosessoriin tai muihin logiikkapiireihin, sopii monenlaisille kehitysalustoille ja ohjaimille, kuten Arduino-ohjaimelle, yksipiirimikroprosessorille jne.
Tekniset tiedot
- Käyttöjännite: DC5V
- Käyttövirta: ﹤20mA
- Anturityyppi: Analoginen
- Havaitsemisalue: 40mm x16mm
- Valmistusprosessi: FR4 kaksipuolinen tinattu
- Ihmisläheinen muotoilu: Liukastumista estävä puolikuun muotoinen uritus
- Käyttölämpötila: 10℃-30℃
- Käyttökosteus: 10%-90% ilman kondensaatiota
Liitäntäkaavio
Esimerkkikoodi
int analogPin = 0; //kytke veden anturi analogiseen liitäntään 0 int led = 13; //LED digitaaliseen liitäntään 13 int val = 0; //määritä muuttujan 'val' alkuarvoksi 0 int data = 0; //määritä muuttujan 'data' alkuarvoksi 0 void setup() { pinMode(led, OUTPUT); //määritä led ulostulon pinniksi Serial.begin(9600); //aseta siirtonopeus 9600:aan } void loop() { val = analogRead(analogPin); //lue ja määritä analoginen arvo muuttujalle 'val' if(val>700){ //päätä, onko muuttuja 'val' yli 700 digitalWrite(led,HIGH); //sytytä LED, kun muuttuja 'val' on yli 700 } else{ digitalWrite(led,LOW); //sammuta LED, kun muuttuja 'val' on alle 700 } data = val; //muuttuja 'val' antaa arvon muuttujalle 'data' Serial.println(data); //tulosta muuttuja 'data' Serial.print-komennolla delay(100); }
|

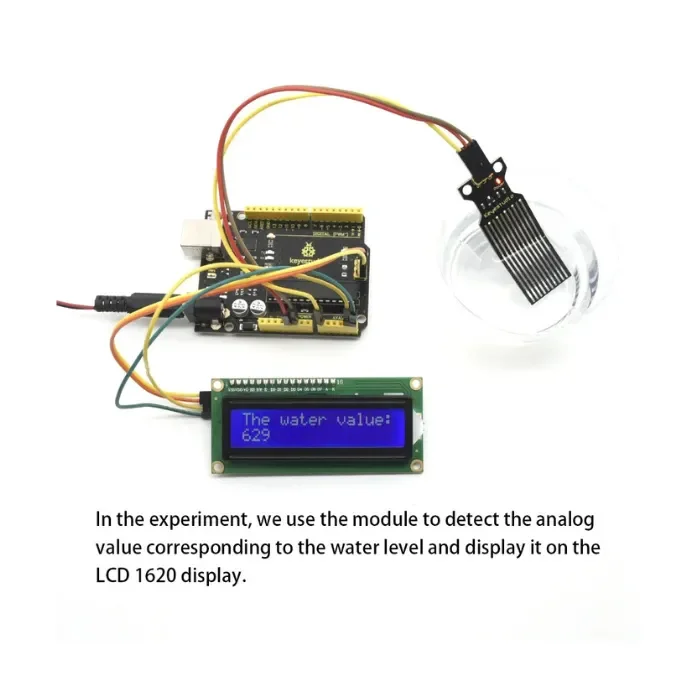

Ilmiö
Kun yllä olevat vaiheet on suoritettu, tehdään testi alemmalla vedenpinnalla ja tarkistetaan, mitä tapahtuu:
LED ei voi syttyä, kun vedenpinta ei ole saavuttanut hälytysarvoa;
LED-valo syttyy ja hälytys laukeaa, kun vedenpinta saavuttaa hälytysarvon.
