Gravity: 24GHz mmWave-radari ihmisen läsnäolon anturi Arduino ESP32:lle

Gravity C4001 -millimetriaaltoanturi on huipputekninen 24 GHz:n tutkaläsnäoloanturi, joka on suunniteltu ihmisen havaitsemiseen, etäisyyden mittaamiseen ja nopeuden mittaamiseen. Käyttämällä FMCW (taajuusmoduloitu jatkuva aaltotutka) teknologiaa tämä millimetriaaltoinen tutkamoduuli tarjoaa korkean tarkkuuden ja reaaliaikaisen seurannan monenlaisissa ympäristöissä. Erittäin herkkänä mmWave-tutka-anturi varmistaa luotettavan läsnäolon havaitsemisen.

Se tukee sekä I2C että UART -viestintäprotokollia, mikä tekee siitä yhteensopivan suosittujen alustojen, kuten Arduinon, Raspberry Pin, ESP32:n ja ESP8266:n kanssa. Kompaktin muotonsa, laajan havaintokulman (100°) ja erinomaisen häiriönsietokykynsä ansiosta tämä ihmisen läsnäolon anturi soveltuu erinomaisesti älykkäisiin valvontajärjestelmiin, teolliseen automaatioon ja ympäristön mittaukseen. Tämä läsnäolonilmaisin on täydellinen Arduino-tutka-anturi kehittäjille.

Keskeiset ominaisuudet

• 24 GHz:n mmWave-tutka TOF- ja Doppler-tunnistuksella läsnäolon, liikkeen ja nopeuden havaitsemiseen

• Ihmisen läsnäolon tunnistus: jopa 8 metrin etäisyydeltä kehittyneen millimetriaaltoisen tutkan avulla

• Liikkeen tunnistus ja etäisyyden mittaus: jopa 12 metrin etäisyydellä tällä mmWave-tutka-anturilla

• Nopeuden mittaus: välillä 0,1 m/s – 10 m/s tarkkaan reaaliaikaiseen seurantaan

• FMCW-modulaatio mahdollistaa korkean resoluution ja jatkuvan mittauksen läsnäolonilmaisimena

• Erittäin häiriönkestävä valo-, lämpötila-, pöly-, sumu- ja meluhäiriöitä vastaan Arduino-tutka-anturissa

• Kaksoisliitäntä: I2C ja UART (PH2.0 Gravity -standardi) mihin tahansa ihmisen läsnäolon tunnistusprojektiin

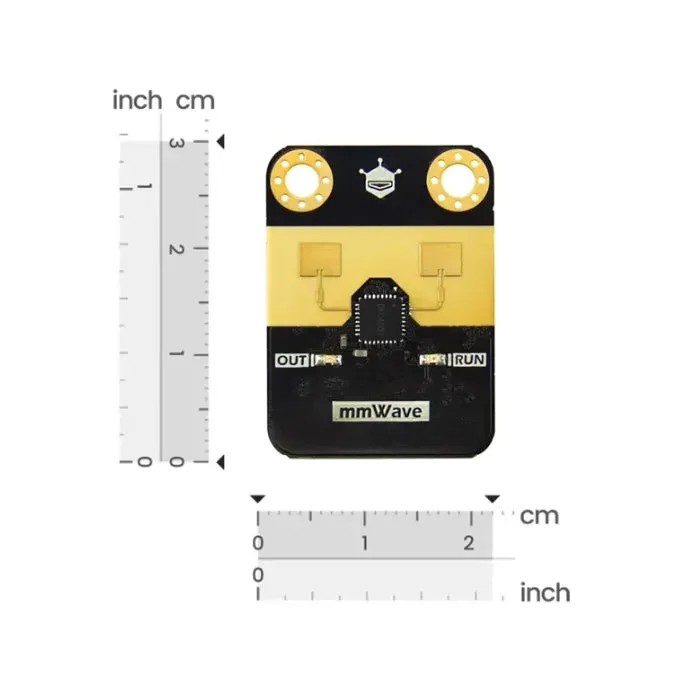

• Kompakti 22×30 mm koko, helppo integroida mmWave-tutka-anturiksi älylaitteisiin

Edut infrapuna-antureihin verrattuna

Toisin kuin perinteiset infrapuna-anturit, C4001 pystyy havaitsemaan sekä liikkuvat että paikallaan olevat kohteet, se ei ole herkkä ympäristön lämpötilalle ja pystyy läpäisemään ei-metallisia materiaaleja, kuten lasia, muovia tai kangasta. Se on ihanteellinen ihmisen läsnäolon anturi tarkkaan ja vakaaseen tunnistukseen dynaamisissa ympäristöissä.

Sovellukset

• Ihmisen läsnäolon ja liikkeen tunnistus millimetriaaltoisen tutkan avulla

• Etäisyyden ja nopeuden mittaus integroidulla mmWave-tutka-anturilla

• Älykäs ympäristön valvonta läsnäolonilmaisuratkaisuissa

• Teolliset automaatiojärjestelmät, joissa käytetään Arduino-tutkateknologiaa

• Reaaliaikainen kohteiden seuranta ja turvallisuus ihmisen läsnäolon anturisovelluksissa

Tekniset tiedot

Pakkauksen sisältö

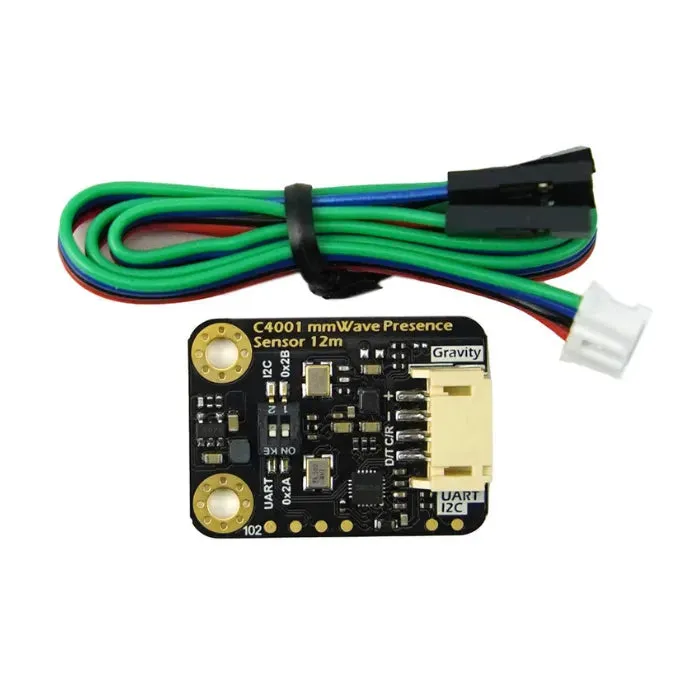

• 1x Gravity: mmWave 24 GHz ihmisen läsnäolon tunnistusanturi (12 m, I2C & UART)

• 1x Gravity-4P I2C/UART -anturikaapeli

Viitteet

Tuotewiki

Mittapiirros

Mikä on mmWave ja ero 24 GHz:n ja 60 GHz:n välillä?
