Waveshare Luckfox Nova Mikrokehityskortti 8GB eMMC [EOL]

Luckfox Nova on sulautettu kehityskortti, joka perustuu Rockchip RK3308B -piiriin. Rockchip RK3308B on suorituskykyinen prosessori, joka on suunniteltu älykkäisiin äänivuorovaikutuksiin, äänen sisään-/uloskäynnin käsittelyyn ja digitaalisiin multimedia-sovelluksiin. Sen ydinarkkitehtuuri käyttää 64-bittistä neliytimistä ARM Cortex-A35 -prosessoria, jonka maksimikellotaajuus on 1,3GHz, tarjoten tehokkaan laskentakyvyn monimutkaisten sulautettujen tehtävien käsittelyyn vaivattomasti. Siinä on 8GB eMMC, integroitu suorituskykyinen audio codec ja valinnaiset langattomat/PoE-moduulit monipuolisuuden lisäämiseksi.

Kehityskorttiversiot

Levyn esittely

• ARM neliytiminen 64-bittinen Cortex-A35 1,3GHz:llä, integroidulla suorituskykyisellä Audio Codecilla ja Voice Activity Detection (VAD) -moduuleilla
• Sisäänrakennettu Audio Codec jopa 8-kanavaisilla mikrofonituloilla monimikrofonijärjestelmien helppoon kehitykseen
• Sovittaa 2 × 26PIN GPIO-liittimiä, tukee UART-, SPI-, I2C- ja muita oheisohjauksia
• Sisäänrakennettu 8GB eMMC + TF-kortin laajennus (tukee SDIO 3.0 -protokollaa), täyttämään suuren kapasiteetin tietovarastointitarpeet
• Sisäänrakennettu 512MB DDR3-muisti sujuvaan moniajoon

Wi-Fi 6 ja Bluetooth-moduuli

Emolevyn 2,4 GHz Wi-Fi 6 ja Bluetooth 5.2/BLE -moduuli, tarjoaa vakaan yhteyden ja tehokkaan siirron.

Varattu PoE-moduulin liitin

Joustavampi virtalähteen suhteen.

Valinnainen PoE-moduuli, tukee PoE-virtalähdettä

Tarjoaa sekä verkkoyhteyden että virtalähteen Luckfox Nova -levylle yhdellä Ethernet-kaapelilla.

* PoE-moduuli on valinnainen, ja yllä olevassa kuvassa oleva kytkin EI sisälly.

Emolevyn TF-korttipaikka

Mahdollistaa tallennustilan laajennuksen TF-kortilla.

Äänen sisääntulo- ja ulostuloliitännät

Emolevyn mikrofoni- ja kaiutinliitin.

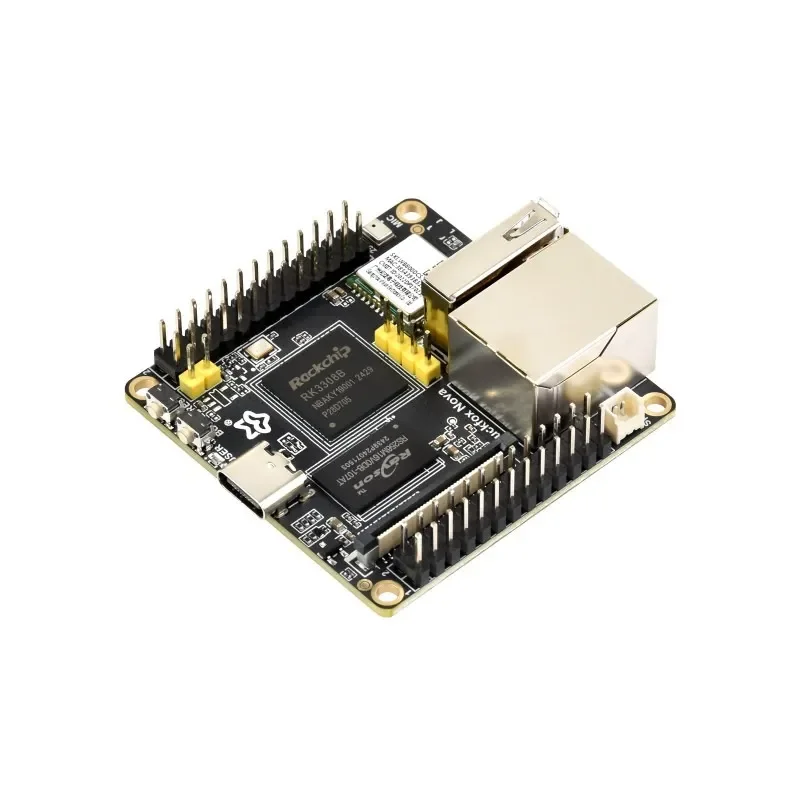

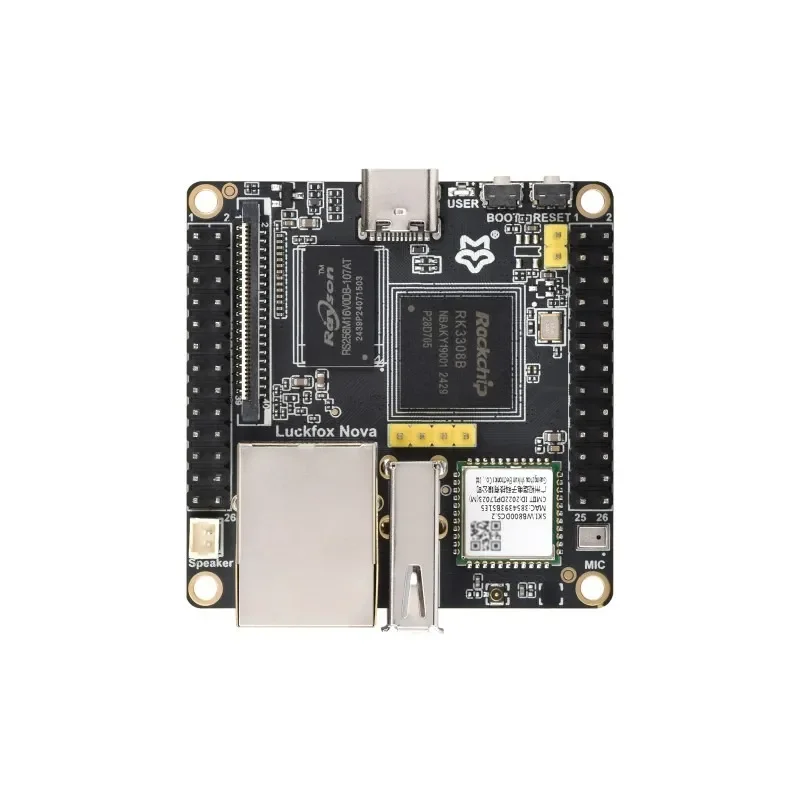

Mitä laitteessa on

1. USB Type-C -portti
   virtalähteelle ja ohjelman polttoon
2. Käyttäjän ohjaama LED
   järjestelmän toimintatilaa osoittava merkkivalo oletuskuvassa, ohjelmoitava indikaattori
3. BOOT-painike
   Paina sitä käynnistyksen tai nollauksen yhteydessä ladataksesi tilaan
4. RESET-painike
5. GPIO-liittimet
6. Sisäänrakennettu mikrofoni
7. Antenniliitin
   (vain langattomaan versioon)
8. WIFI/Bluetooth -moduuli
   2.4G WiFi 6 / BT5.2 / BLE Bluetooth -moduuli (vain langattomaan versioon)
9. Type-A -portti

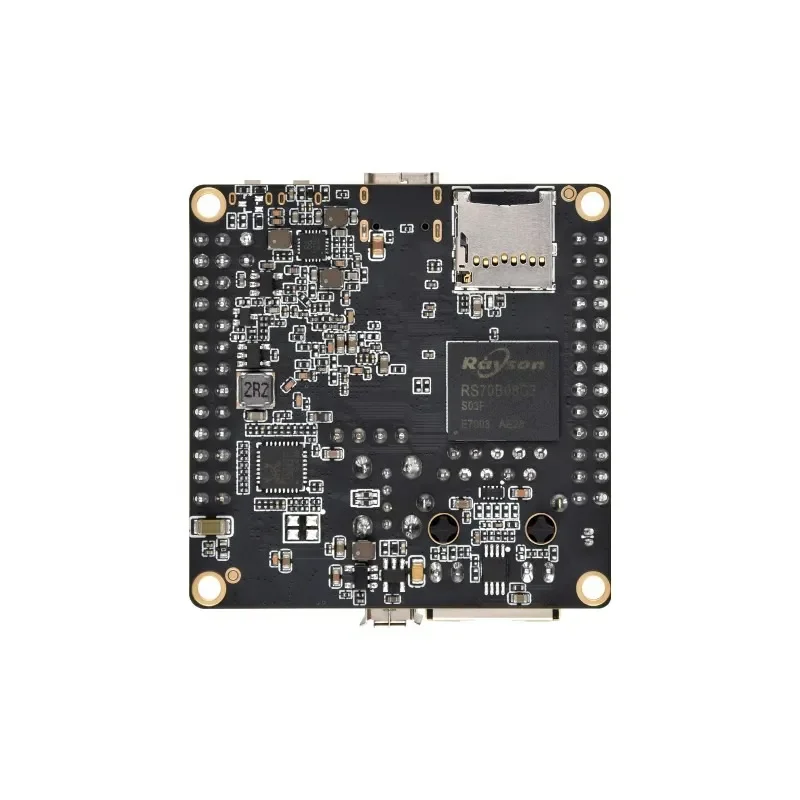

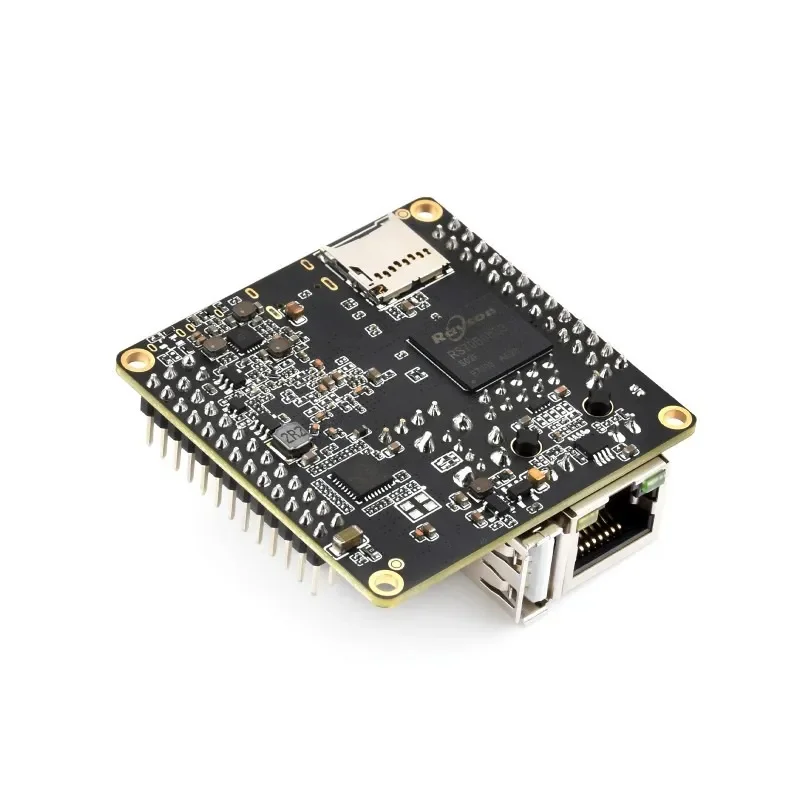

1. RJ45 100M Ethernet -portti
2. Kaiutinliitin
   MX1.25 2-nastainen liitin, tukee 8Ω 1W kaiutinta
3. Analoginen / digitaalinen ääniliitäntä
4. 512MB DDR3
5. RK3308B
6. PoE-moduulin / ulkoisen virtalähteen liitin
   ulkopuolisen 5V virtalähteen tai PoE-moduulin virtalähteen liittämiseen
7. PoE-moduulin liitin
8. TF-korttipaikka
9. 8GB eMMC

Nastan määritelmä

Ulkomitat
