Waveshare Luckfox Lyra Pi Linux Mikrokehityslauta Perustuu Core3506:een

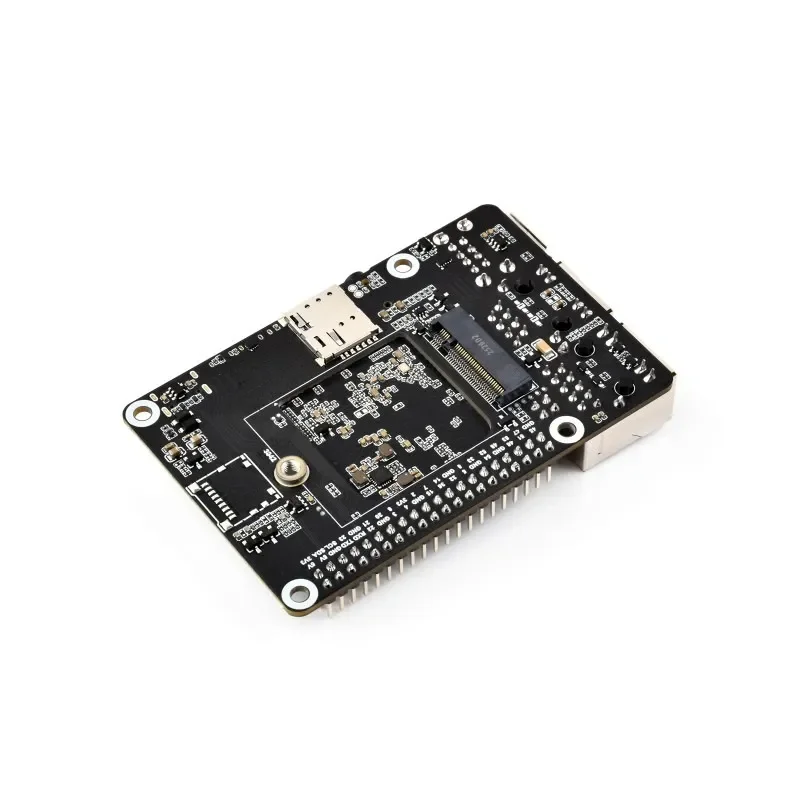

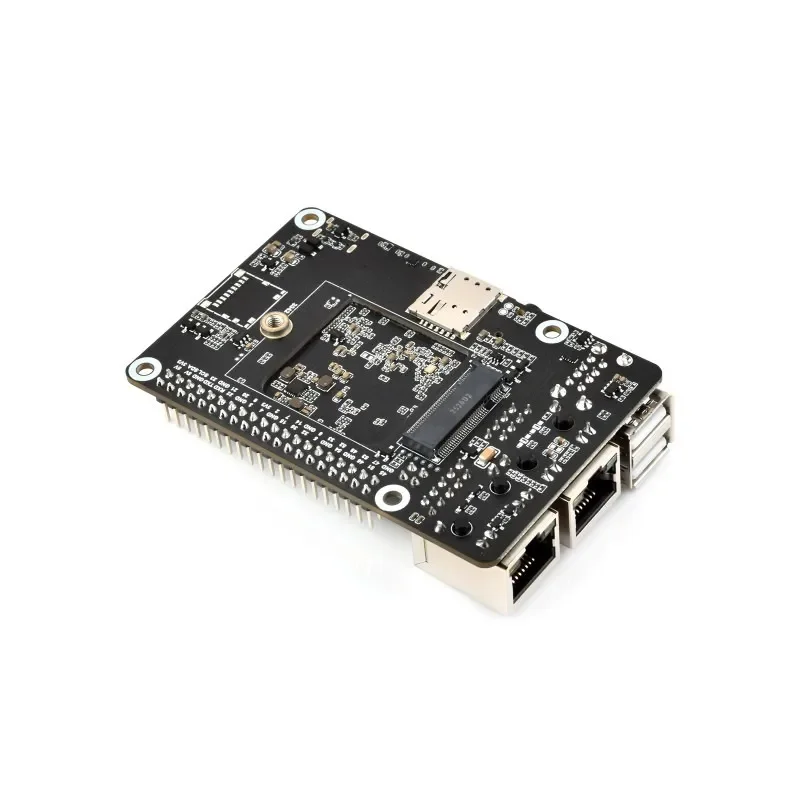

Waveshare Luckfox Lyra Pi Linux Micro Dev Board Core3506-pohjainen on kompakti ja monipuolinen alusta, joka on suunniteltu sulautetun Linuxin kehitykseen, IoT:hen ja automaatioprojekteihin. Teho tulee Core3506-moduulista, jossa on RK3506G2 kolmiydin ARM Cortex-A7 -suoritin ja integroitu Cortex-M0 MCU. Luckfox Lyra Dev Board tarjoaa tehokkaan suorituskyvyn multimediaan, verkottumiseen ja teollisuuden ohjaukseen. 128MB DDR3L -muistin, TF-korttitallennuksen tuen ja monipuolisten liitäntöjen ansiosta Waveshare Luckfox Lyra Pi tarjoaa kehittäjille joustavan ja kustannustehokkaan ratkaisun prototyyppien tekoon ja käyttöönottoon.

Ominaisuudet

• RK3506G2 kolmiydin ARM Cortex-A7 + Cortex-M0 heterogeeninen suoritin.

• 128MB DDR3L -muisti, optimoitu moniydin-Linux-sovelluksiin.

• Core3506-moduulin integrointi vakaaseen ja luotettavaan suorituskykyyn.

• TF-korttipaikka tallennustilan laajennukseen.

• MIPI DSI 2-kaistainen liitäntä, tukee jopa 1280×800 @ 60Hz näyttöä.

• USB OTG 2.0 ×2 virtalähteelle ja tiedonsiirrolle.

• Rockchip Matrix IO -suunnittelu monipuolisilla navoilla, tukee PWM:ää, UART:ia, I2C:tä, SPI:tä, CAN:ia, ADC:tä ja GPIO:ta.

• Sisäänrakennettu audio-/video-koodekki laadukasta toistoa ja tallennusta varten.

• Kompakti muotoilu, jossa Type-C virtalähde-/ohjelmointiliitäntä, BOOT/RESET-painikkeet ja ACT-LED-merkkivalo.

Tekniset tiedot

Sovellus

• Sulautetun Linuxin kehitys – Ihanteellinen prototyyppien tekoon ja toissijaiseen kehitykseen.

• IoT-sovellukset – Kompakti muotoilu Wi-Fi/Bluetooth-laajennuksella älylaitteille.

• Teollisuuden ohjaus – Luotettava suorituskyky automaatioon ja valvontaan.

• Älykkäät näytöt – Ohjaa LCD-paneeleja MIPI DSI:n kautta kaupalliseen ja teolliseen käyttöön.

• Audio-/videot – Sisäänrakennettu koodekki mahdollistaa multimediaesityksen ja tallennuksen.

• Koulutusprojektit – Edullinen alusta Linuxin ja laitteisto-ohjelmoinnin oppimiseen.

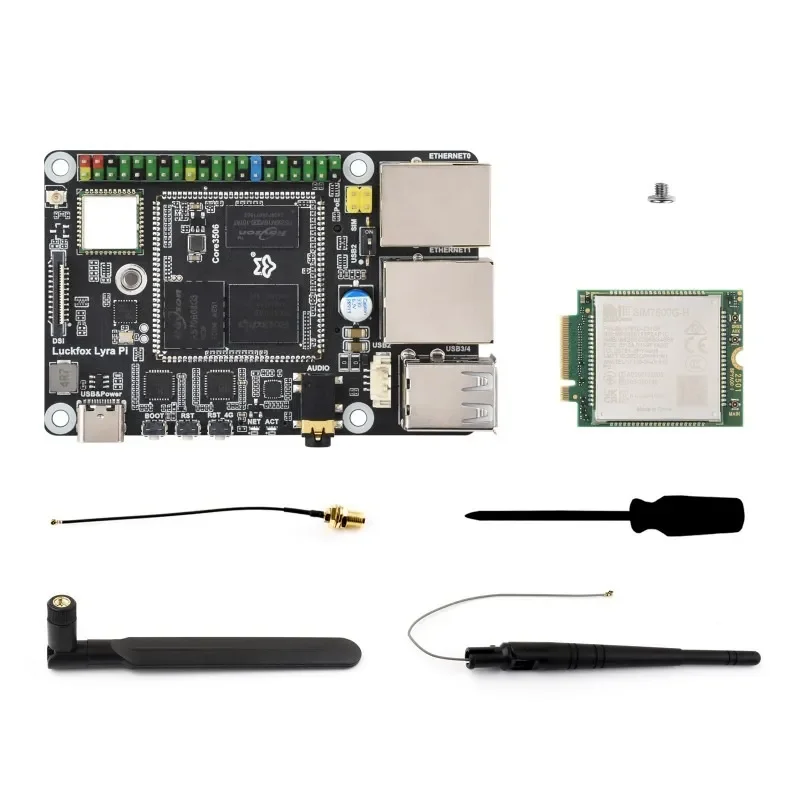

Osaluettelo

1. Luckfox Lyra Pi A W (8GB eMMc) x1
2. SIM7600G-H-M.2 x1
3. 4G-antenni x1
4. IPX 2,4G 2DB antenni x1
5. IPEX4–SMA-kaapeli x1
6. Ruuvimeisseli x1
7. 4G-moduulin kiinnitysruuvi x1

Rockchip Matrix IO -suunnittelu

Rockchip Matrix IO tukee 98 monikäyttötoimintoa ja mahdollistaa joustavan nastajärjestelyn

Nastamäärittely

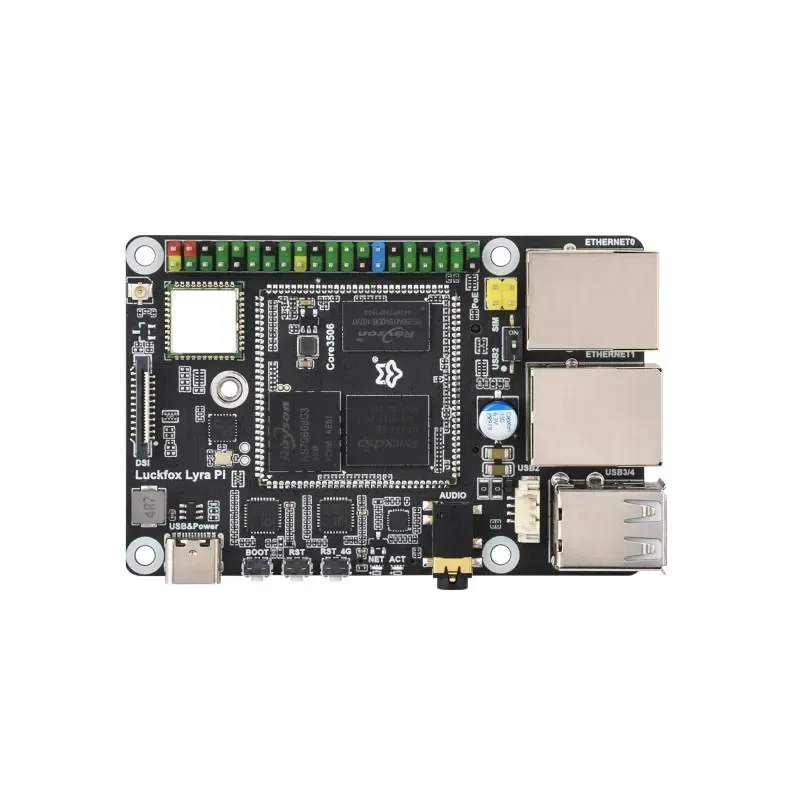

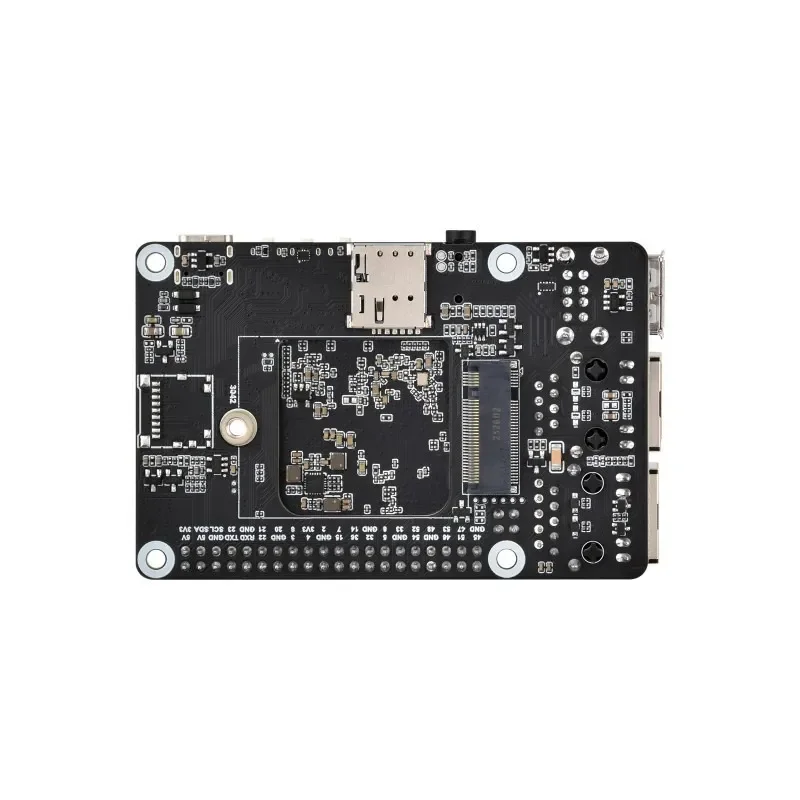

Mitä laitteistolla on

1. Core3506
   RK3506B-ydinmoduuli, valinnainen eMMC:llä
2. USB Type-C OTG0 -portti
   virtalähteeseen ja ohjelman lataukseen
3. BOOT-painike
   Paina käynnistyksen tai nollauksen yhteydessä ladataksesi tilaan
4. RESET-painike
   Core3506-järjestelmän uudelleenkäynnistämiseen
5. 4G-RESET-painike
   4G-moduulin uudelleenkäynnistämiseen
6. 4G NET LED
   4G-moduulin toimintatilaa osoittamaan
7. KÄYTTÄJÄ-LED
   järjestelmän toimintatilaa osoittamaan oletuskuvassa
8. 3,5 mm kuuloke/mikrofoni-liitin
   Tukee yksikanavaista äänen tallennusta tai toistoa
9. MX1.25 4-nastainen liitin
   Tukee muunnosta USB-A HOST -liitännäksi tai LCD-näytön virtalähteeksi

1. USB-A HOST -po
