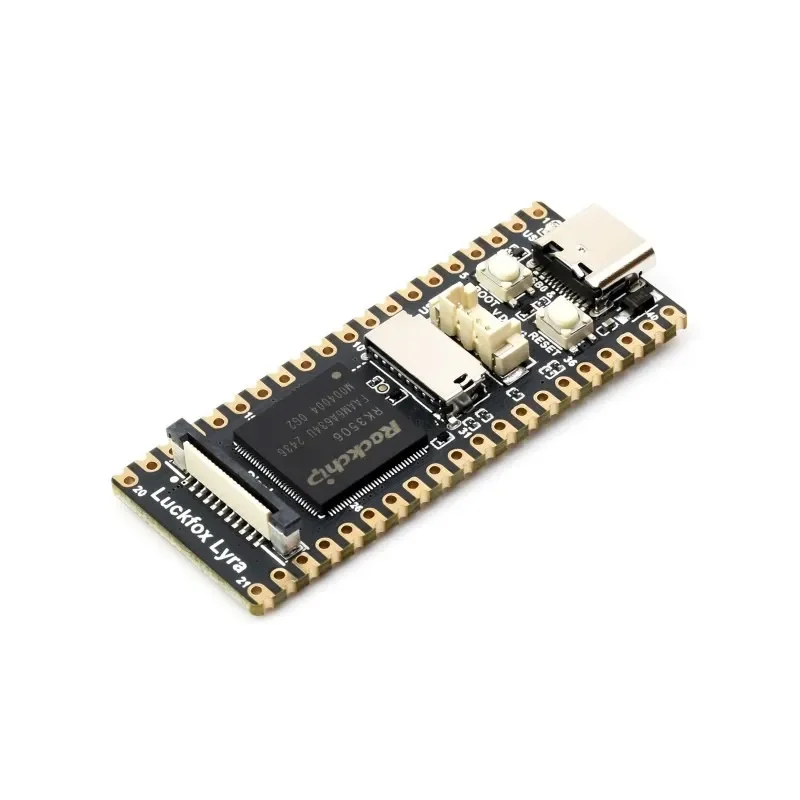

Waveshare Luckfox Lyra RK3506G2 Linux-mikrokehityskortti

Waveshare Luckfox Lyra RK3506G2 Linux Micro Dev Board on kompakti ja tehokas alusta, joka on suunniteltu upotetun Linuxin kehitykseen, IoT:hen ja automaatioprojekteihin. RK3506G2:n kolmiytimisen ARM Cortex-A7 -prosessorin ja integroidun Cortex-M0 MCU:n voimin Luckfox Lyra Dev Board tarjoaa luotettavan suorituskyvyn multimediaan, verkottumiseen ja teollisuuden ohjaukseen. 128MB DDR3L-muistin, TF-korttitallennuksen (tai valinnaisen 256MB NAND Flashin Lyra B -versiossa) ja monipuolisten liitäntöjen ansiosta se tarjoaa kehittäjille joustavan ja kustannustehokkaan ratkaisun prototyyppien tekoon ja käyttöönottoon.

Ominaisuudet

• RK3506G2 kolmiytiminen ARM Cortex-A7 + Cortex-M0 heterogeeninen prosessori.

• 128MB DDR3L-muisti moniydin sovelluksiin.

• TF-korttipaikka (Luckfox Lyra) tai 256MB NAND Flash (Lyra B -versio).

• MIPI DSI 2-kaistainen liitäntä, tukee jopa 1280×800 @ 60Hz näyttöä.

• USB OTG 2.0 ×2 virtalähteelle ja tiedonsiirrolle.

• Rockchip Matrix IO -rakenne 24 monikäyttöisellä pinnillä, tukee PWM:ää, UARTia, I2C:tä, SPI:tä, CANia, ADC:tä ja GPIO:ta.

• Sisäänrakennettu audio-/videokoodekki laadukkaaseen toistoon ja tallennukseen.

• Kompakti muotoilu, jossa Type-C-virtalähde-/ohjelmointiliitäntä, KÄYNNISTYS/NOLLAA-painikkeet ja ACT-LED-merkkivalo.

Tekniset tiedot

Tekniset tiedot	Yksityiskohdat
Suoritin	RK3506G2 kolmiytiminen ARM Cortex-A7 (1,2 GHz) + Cortex-M0
Muisti	128MB DDR3L
Tallennus	TF kortti korttipaikka (Lyra), 256MB NAND Flash-muisti (Lyra B)
Näyttö	MIPI DSI 2-kaista, jopa -lle 1280×800 @ 60 Hz
USB	USB OTG 2.0 ×2
GPIO	24× Rockchip Matrix IO neulat
Audio/Video	Sisäänrakennettu koodekki, tukee useita tulot/menot
Muut Liitännät	Type-C liitin, KÄYNNISTYS/NOLLAA painikkeet, ACT-LED
Järjestelmä	Linux-pohjainen kehitys Ympäristö
Mitat	Kompakti mikro Kehitys Piirilevy suunnittelu

Sovellukset

• Upotetun Linuxin kehitys – Ihanteellinen prototyyppien tekoon ja jatkokehitykseen.

• IoT-sovellukset – Kompakti muotoilu Wi-Fi/Bluetooth-laajennuksella älylaitteille.

• Teollisuuden ohjaus – Luotettava suorituskyky automaatioon ja valvontaan.

• Älykkäät näytöt – Ohjaa LCD-paneeleja MIPI DSI:n kautta kaupalliseen ja teolliseen käyttöön.

• Audio-/videolaitteet – Sisäänrakennettu koodekki mahdollistaa multimediaesityksen ja tallennuksen.

• Koulutusprojektit – Edullinen alusta Linuxin ja laitteisto-ohjelmoinnin oppimiseen.

Valinnainen 256MB SLC NAND FLASHilla

Rockchip Matrix IO -suunnittelu

Rockchip Matrix IO tukee 98 monikäyttötoimintoa ja sallii joustavan pinnien konfiguroinnin

Pinnien määrittely

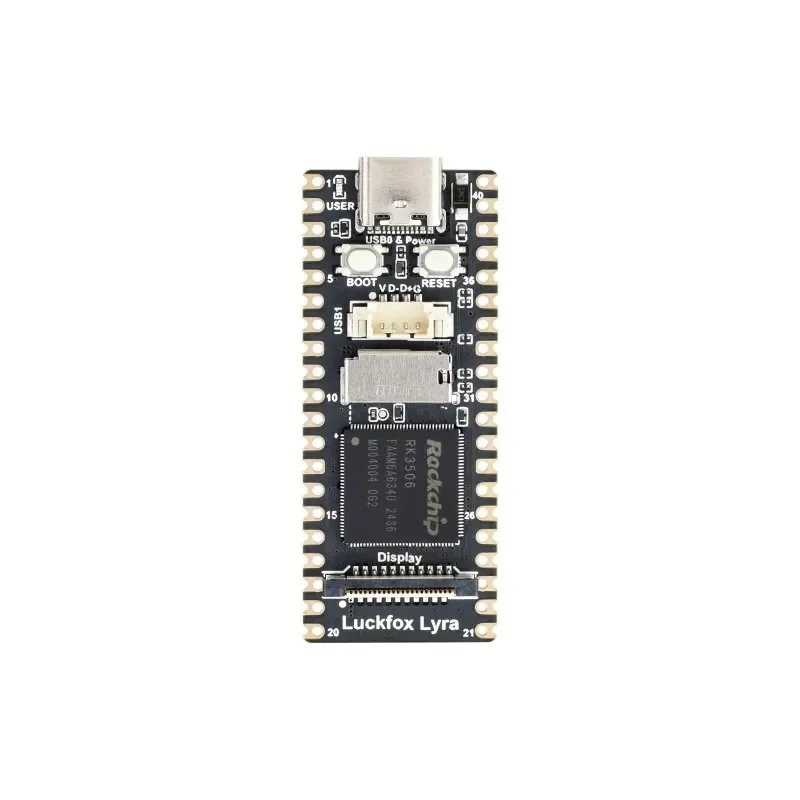

Sisältö

1. USB Type-C -liitin
   virtalähdettä ja ohjelman latausta varten
2. ACT-LED
3. BOOT-painike
   Paina sitä käynnistyksen yhteydessä siirtyäksesi lataustilaan
4. RESET-painike
5. USB MX1.25 4P -liitin
   voidaan muuntaa USB Type-A -portiksi adapterikaapelilla

1. TF-korttipaikka
2. RK3506G2
   Moniytiminen heterogeeninen SoC, jossa sisäänrakennettu kolmiytiminen ARM Cortex-A7 + ARM Cortex-M0
3. DSI-näyttöliitäntä
   MIPI DSI 2-kaista
4. W25N02KV
   256MB SLC NAND FLASH (vain Luckfox Lyra B -versioille)

Ulkomitat

Lisätietoja

Erittäin integroitu ja tehokas suorituskyky

• Waveshare Luckfox Lyra RK3506G2 Linux-kehityskortti käyttää RK3506G2 kolmiydinsuoritinta ARM Cortex-A7, jossa on integroitu VFP, tukien yksin- ja kaksitarkkuuksisia liukulukulaskuja.
• Sisäänrakennettu ARM Cortex-M0 MCU -suunnittelu, tukee SMP- ja AMP-konfiguraatioita joustavaan kehitykseen.
• Varu
