Waveshare Luckfox Lyra Plus RK3506G2 Linux-mikrokehityskortti

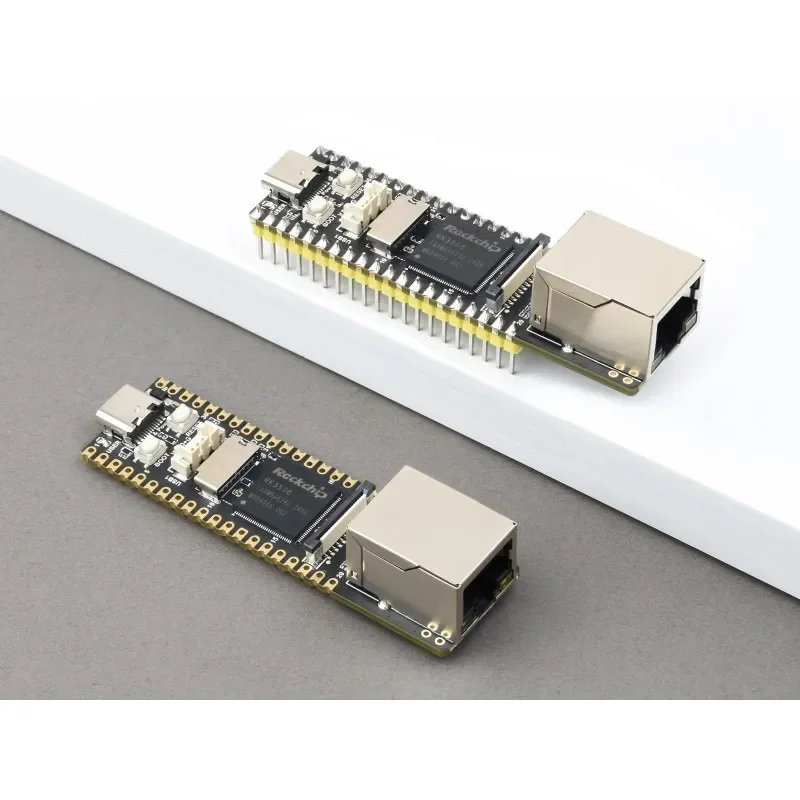

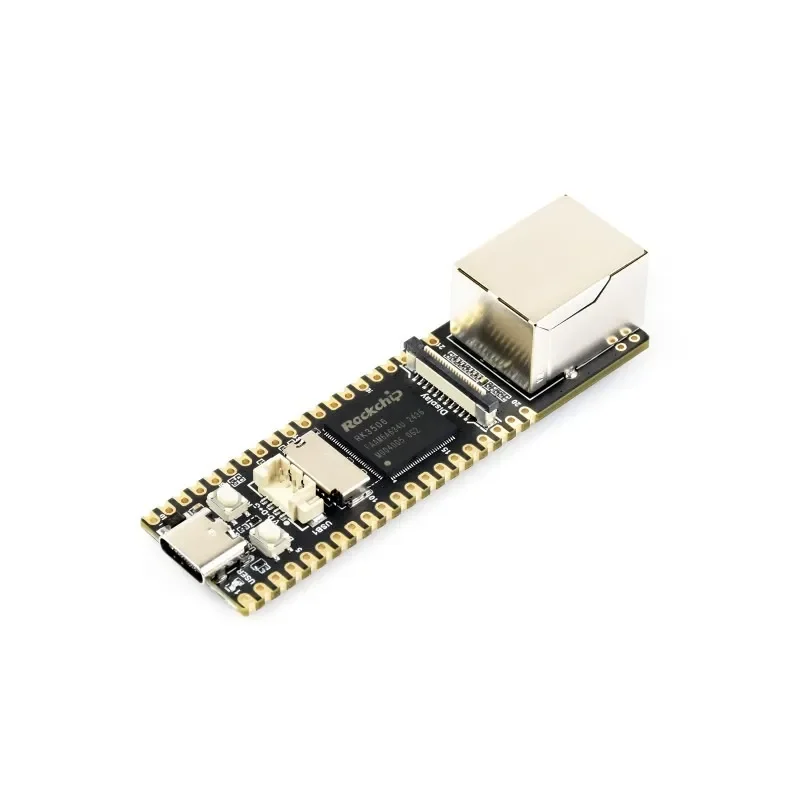

Waveshare Luckfox Lyra Plus RK3506G2 Linux Micro Dev Board on kompakti mutta tehokas alusta, suunniteltu upotetun Linuxin kehitykseen, IoT:hen ja automaatioprojekteihin. Teho tulee RK3506G2 kolmiytimisestä ARM Cortex-A7 -prosessorista integroidulla Cortex-M0 MCU:lla. Luckfox Lyra Plus Dev Board tarjoaa tehokkaan suorituskyvyn multimediaan, verkottumiseen ja teolliseen ohjaukseen. 128 Mt DDR3L-muistilla, TF-korttitallennustuen ja varatun PoE-moduulin liittimen ansiosta se tarjoaa kehittäjille joustavat liitettävyysmahdollisuudet ja luotettavan virtalähteen monipuolisiin sovelluksiin.

Ominaisuudet

• RK3506G2 kolmiytiminen ARM Cortex-A7 + Cortex-M0 heterogeeninen prosessori.

• 128 Mt DDR3L-muistia, optimoitu moniytimisille Linux-sovelluksille.

• TF-korttipaikka tallennuslaajennukselle.

• MIPI DSI 2-kaistainen liitäntä, joka tukee jopa 1280×800 @ 60 Hz näyttöä.

• USB OTG 2.0 ×2 virtalähteelle ja tiedonsiirrolle.

• Rockchip Matrix IO -suunnittelu 24 monitoimisella nastalla, tukien PWM, UART, I2C, SPI, CAN, ADC ja GPIO.

• Sisäänrakennettu audio-/video-koodekki laadukkaaseen toistoon ja tallennukseen.

• Varattu PoE-moduulin liitin joustavaan virtalähteeseen teollisissa ympäristöissä.

• Kompakti muotoilu, jossa Type-C-virtalähde-/ohjelmointiliitäntä, KÄYNNISTYS/NOLLAA-painikkeet ja ACT-LED-merkkivalo.

Tekniset tiedot

Tekniset tiedot	Yksityiskohdat
Suoritin	RK3506G2 kolmiytiminen ARM Cortex-A7 (1,2 GHz) + Cortex-M0
Muisti	128MB DDR3L
Tallennus	TF kortti korttipaikka
Näyttö	MIPI DSI 2-kaista, jopa -lle 1280×800 @ 60 Hz
USB	USB OTG 2.0 ×2
GPIO	24× Rockchip Matrix IO neulat
Audio-/video	Sisäänrakennettu koodekki, tukee useita tulot/menot
Verkko	10/100M Ethernet liitin, varattu PoE moduuli liitin
Muut Liitännät	Type-C liitin, KÄYNNISTYS/NOLLAA painikkeet, ACT-LED
Järjestelmä	Linux-pohjainen kehitys Ympäristö
Mitat	Kompakti mikro Kehitys Piirilevy suunnittelu

Sovellus

• Upotetun Linuxin kehitys – Ihanteellinen prototyyppien tekoon ja jatkokehitykseen.

• IoT-sovellukset – Kompakti muotoilu Wi-Fi-/Bluetooth-laajennuksella älylaitteille.

• Teollinen ohjaus – Luotettava suorituskyky PoE-tuen kanssa automaatioon ja valvontaan.

• Älykkäät näytöt – Ohjaa LCD-paneeleja MIPI DSI:n kautta kaupalliseen ja teolliseen käyttöön.

• Audio-/videolaitteet – Sisäänrakennettu koodekki mahdollistaa multimediaesityksen ja tallennuksen.

• Koulutusprojektit – Edullinen alusta Linuxin ja laitteisto-ohjelmoinnin oppimiseen.

Osaluettelo

Luckfox Lyra Plus x1

Rockchip Matrix IO -suunnittelu

Rockchip Matrix IO tukee 98 monitoimista toimintoa ja mahdollistaa joustavan nastojen konfiguroinnin

SLC NAND FLASH

Integroidulla 256 Mt SLC NAND FLASH -muistilla parempi käyttökokemus

Pinnien määrittely

Sisältö

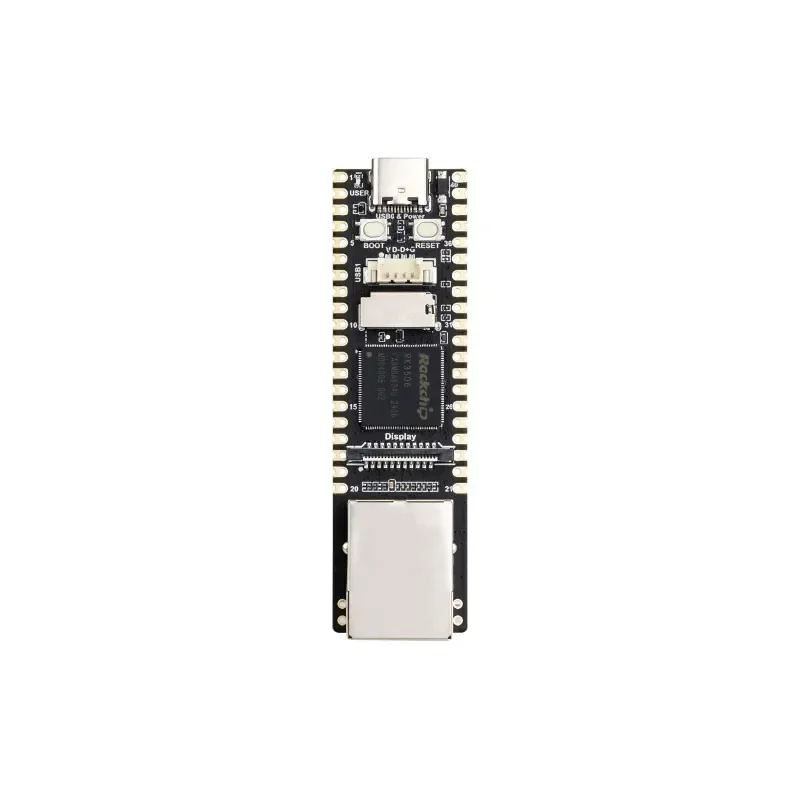

1. USB Type-C -liitin
   virtalähdettä ja ohjelman latausta varten
2. ACT-LED
3. BOOT-painike
   Paina sitä käynnistyksen yhteydessä siirtyäksesi lataustilaan
4. RESET-painike
5. USB MX1.25 4P -liitin
   voidaan muuntaa USB Type-A -portiksi adapterikaapelilla
6. TF-korttipaikka

1. RK3506G2
   Moniytiminen heterogeeninen SoC, jossa sisäänrakennettu kolmiytiminen ARM Cortex-A7 + ARM Cortex-M0
2. DSI-näyttöliitäntä
   MIPI DSI 2-kaista
3. RJ45 Ethernet-portti
4. W25N02KV
   256 Mt SLC NAND FLASH
5. CH182H2
   100 Mbps Ethernet PHY -piiri

Ulkomitat

Lisätietoja

Erittäin integroitu ja tehokas suorituskyky</str
