Waveshare Luckfox Lyra Ultra RK3506B Linux-mikrokehityskortti PoE:llä

Waveshare Luckfox Lyra Ultra RK3506B Linux Micro Dev Board PoE:lla on kompakti mutta tehokas kehitysalusta, joka on suunniteltu AIoT-, teollisuusohjaus- ja sulautetuille Linux-sovelluksille. Tehoa antaa RK3506B kolmiytiminen ARM Cortex-A7 -suoritin integroidulla Cortex-M0 MCU:lla. Luckfox Dev Board tarjoaa tehokkaan suorituskyvyn multimedia-, verkko- ja automaatiotehtäviin. 512MB DDR3L RAM ja 8GB eMMC -tallennus, sisäinen Wi-Fi 6, Bluetooth 5.2 sekä valinnainen PoE-moduuli tarjoavat joustavan liitettävyyden ja luotettavan virtalähteen monipuolisiin projekteihin.

Ominaisuudet

• RK3506B kolmiytiminen ARM Cortex-A7 + Cortex-M0 heterogeeninen suoritin.

• 512MB DDR3L RAM + 8GB eMMC -tallennus vakaaseen suorituskykyyn.

• Sisäinen Wi-Fi 6 ja Bluetooth 5.2/BLE nopeaan langattomaan tiedonsiirtoon.

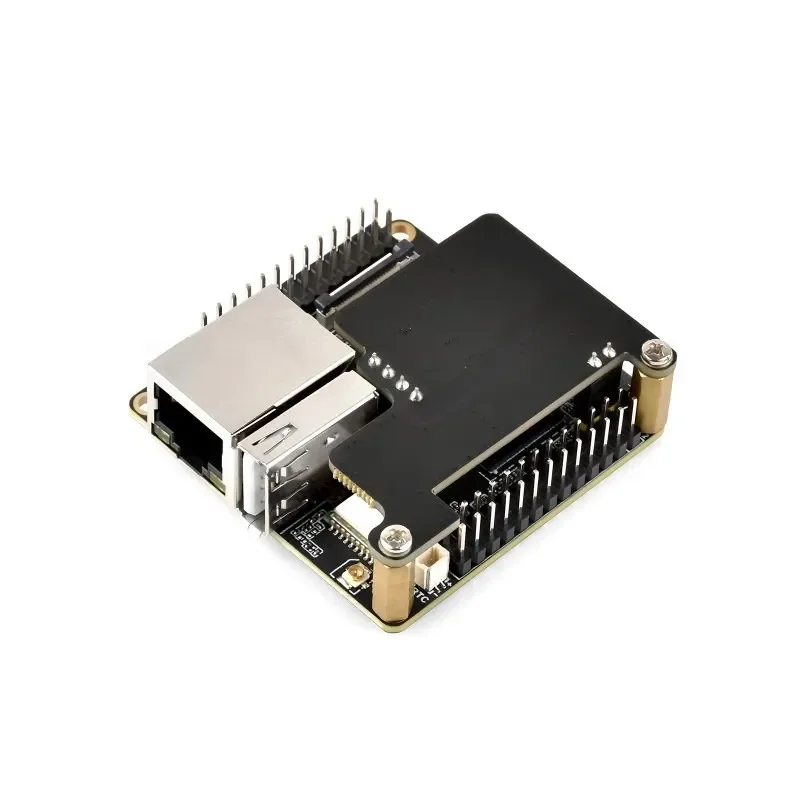

• PoE-moduulituki joustavaan virtalähteeseen teollisuusympäristöissä.

• MIPI DSI 2-kaistainen liitäntä, joka tukee jopa 1280×800 @ 60Hz näyttöä.

• 10/100M Ethernet -portti luotettavaa langallista verkkoa varten.

• Rockchip Matrix IO -suunnittelu 29× Matrix IO -nastalla + 4× GPIO-nastalla monipuoliseen oheislaitteiden laajennukseen.

• USB OTG 2.0 -portit ja laajennettu USB ISÄNTÄ HUBin kautta.

• Sisäänrakennettu ääni-/video-koodekki, joka tukee useita tuloja ja lähtöjä.

• Kompakti muotoilu, jossa Type-C virtalähde/ohjelmointiliitäntä, nollaus/käynnistysnapit, RTC-akun liitin ja kaiutinliitin.

Tekniset tiedot

Sovellukset

• Teollinen IoT – Käytä luotettavana ohjaimena PoE-virtalähteellä.

• Älykkäät näytöt – Ohjaa LCD-paneeleja MIPI DSI:n kautta kaupalliseen ja teolliseen käyttöön.

• Sulautetun Linuxin kehitys – Ihanteellinen prototyyppien ja jatkokehityksen tekemiseen.

• Verkkosovellukset – Käytä kaksinkertaista yhteyttä (Ethernet + Wi-Fi 6) yhdyskäytäviin ja reunalaitteisiin.

• Automaatio & robotiikka – Integroi antureiden ja toimilaitteiden kanssa Matrix IO:n ja GPIO:n kautta.

• Audio-/videot järjestelmät – Sisäänrakennettu koodekki mahdollistaa multimedia toiston ja tallennuksen.

Osaluettelo

1. Luckfox Lyra Ultra W x1

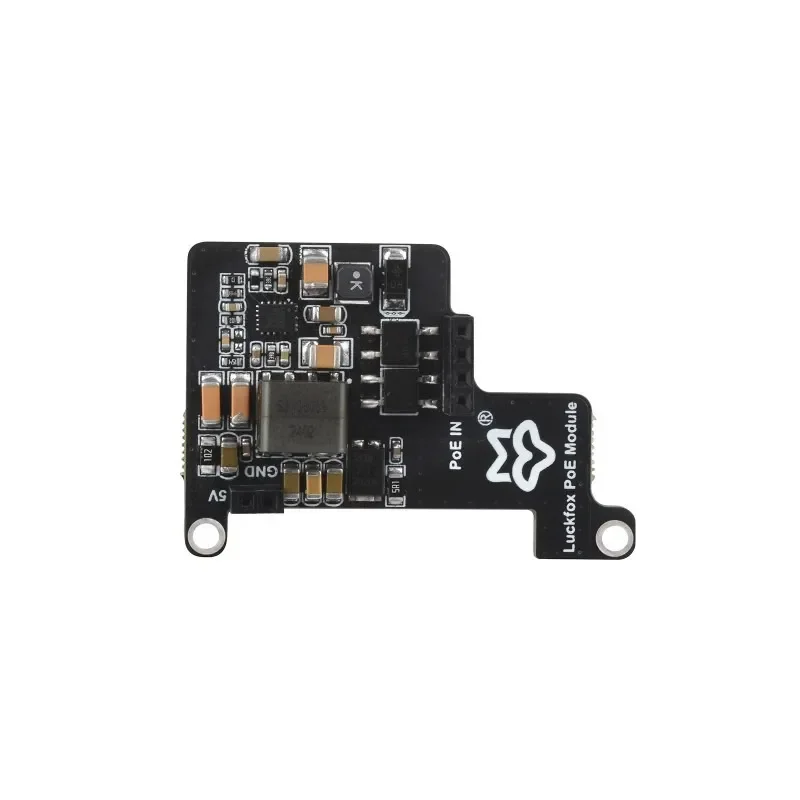

2. Luckfox PoE -moduuli x1
3. Ruuvipakkaus x1
4. USB Type-A – Type-C -kaapeli ~1m x1
5. IPX 2.4G 2DB antenni x1

Rockchip Matrix IO -suunnittelu

Rockchip Matrix IO tukee 98 monikäyttötoimintoa ja mahdollistaa joustavan nastajärjestelyn

Nastamäärittely

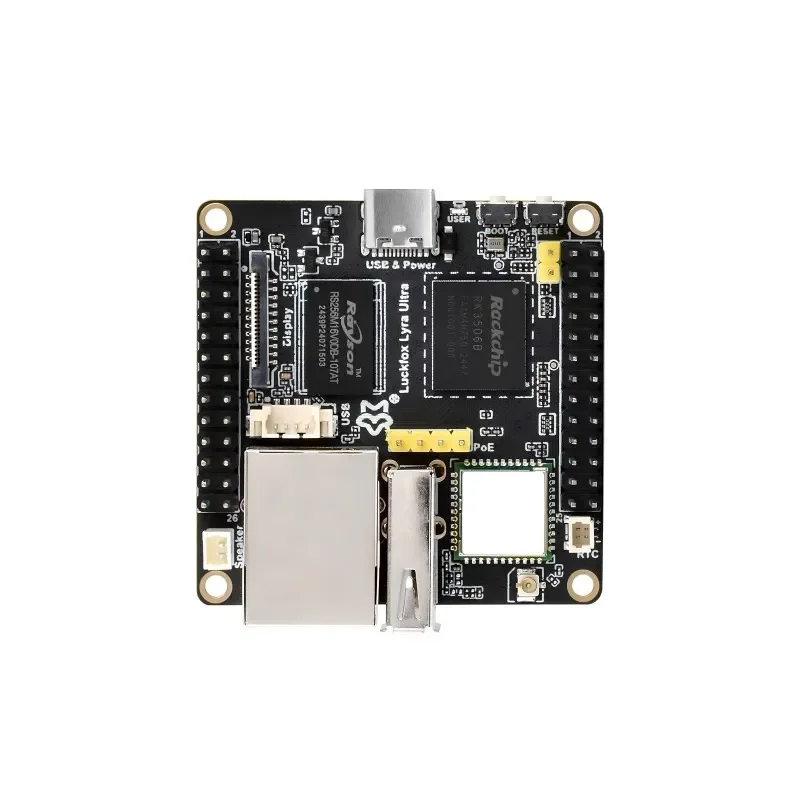

Kortilla olevat osat

1. Type-C-liitin
   virtalähdettä ja ohjelman latausta varten
2. USER-LED
   järjestelmän toimintatilaa osoittava oletuskuvassa, ohjelmoitava merkkivalo
3. BOOT-painike
   Paina sitä käynnistyksen tai nollauksen yhteydessä ladataksesi tilaan
4. RESET-painike
5. GPIO-liitin
6. RTC-paristoliitin
7. Antenniliitin
8. WIFI/Bluetooth-moduuli
   2.4G WiFi 6; BT5.2/BLE Bluetooth-moduuli<
