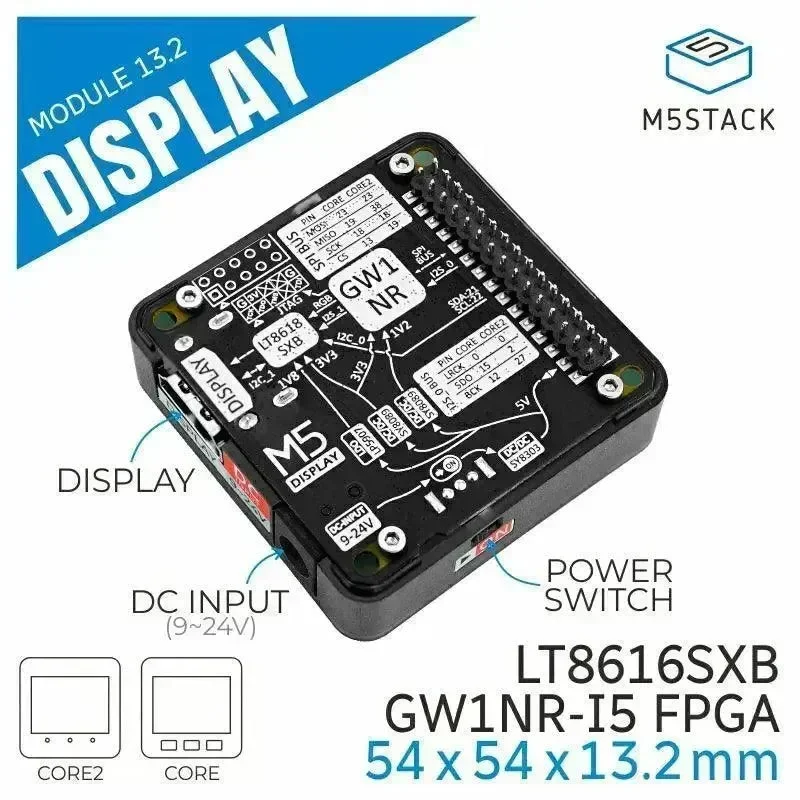

Näyttömoduuli 13.2 on laajennusmoduuli HD-ääni- ja videolle, joka käyttää GAOYUN GW1NR -sarjan FPGA-sirua näyttösignaalin tuottamiseen ja LT8618S-sirua signaalin ulostulon konditionointiin. Se voi saavuttaa 24-bittisen väri syvyyden näyttösignaalin ja jopa 8-kanavaisen äänisignaalin ulostulon, resoluutio jopa 1080P, jossa FPGA toteuttaa sisäisesti I2S-äänen generointitoiminnon. Moduulissa on DC-virtaliitäntä ja vastaava DC-DC-piiri, joka mahdollistaa koko laitteen virtalähteen. Tämä tuote sopii erilaisiin ohjelmoitaviin HD AV -ulostuloihin ja muihin käyttötarkoituksiin.
Ominaisuudet
- Tukee 24-bittistä RGB-tuloa
- Resoluutio jopa 1080P
- Tukee jopa 8 kanavaa äänituloa
- Sisältää 9-24V – 5V, 3,3V ja 1,2V DCDC-piirit sekä 5V – 1,8V LDO-piirit
- HD-ääni- ja video-liitännät, JTAG-latausliitäntä
- 9-24V DC-virtaliitäntä
- Virtakytkin
Sisältää
- 1x Näyttömoduuli 13.2
Sovellukset
- HD-ääni- ja videosignaalien ulostulo
- Ihmisen ja koneen vuorovaikutus

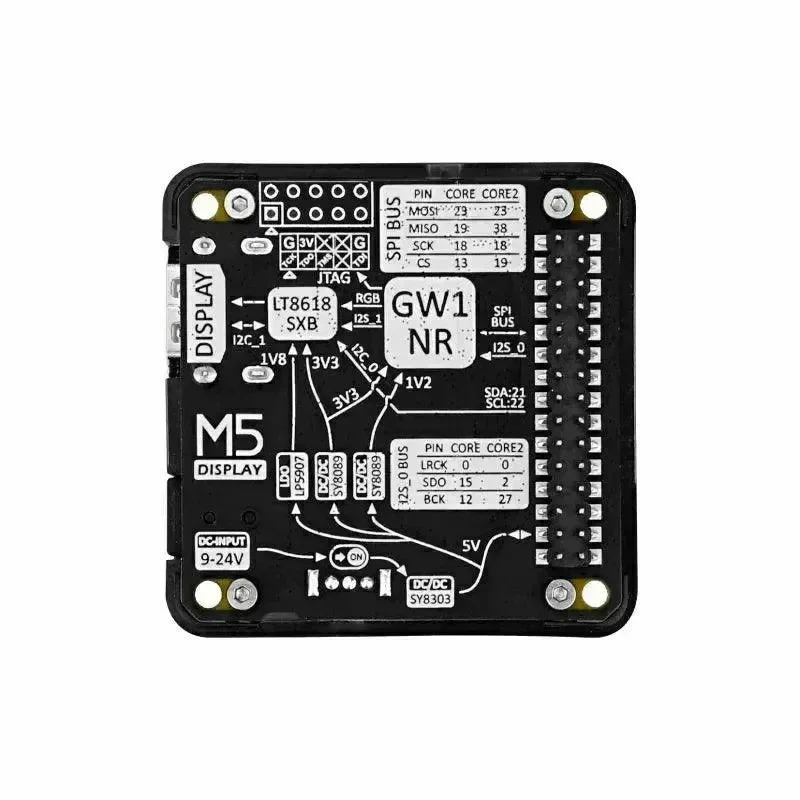

Tekniset tiedot
| Ääni- ja videosignaalin hankintasiru | GW1NR-LV9QN88C6-I5 FPGA |
| Ääni- ja videosignaalin käsittelysiru | LT8616SXB |
| 9-24V – 5V DCDC buck -piiri | SY8303 |
| 5V – 3,3V ja 1,2V DCDC buck -piirit | SY8089 |
| 5V – 1,8V LDO buck -piiri | LP5907 |
| Resoluutio | MAKSIMI 1080P (1920×1080) |
| Virtalähde | 9-24V |
| Tuotteen koko | 54mm × 54mm × 14,2mm |
| Pakkauksen koko | 93mm × 63mm × 25mm |
| Tuotteen paino | 21,6g |
| Pakkauksen paino | 41,2g |
