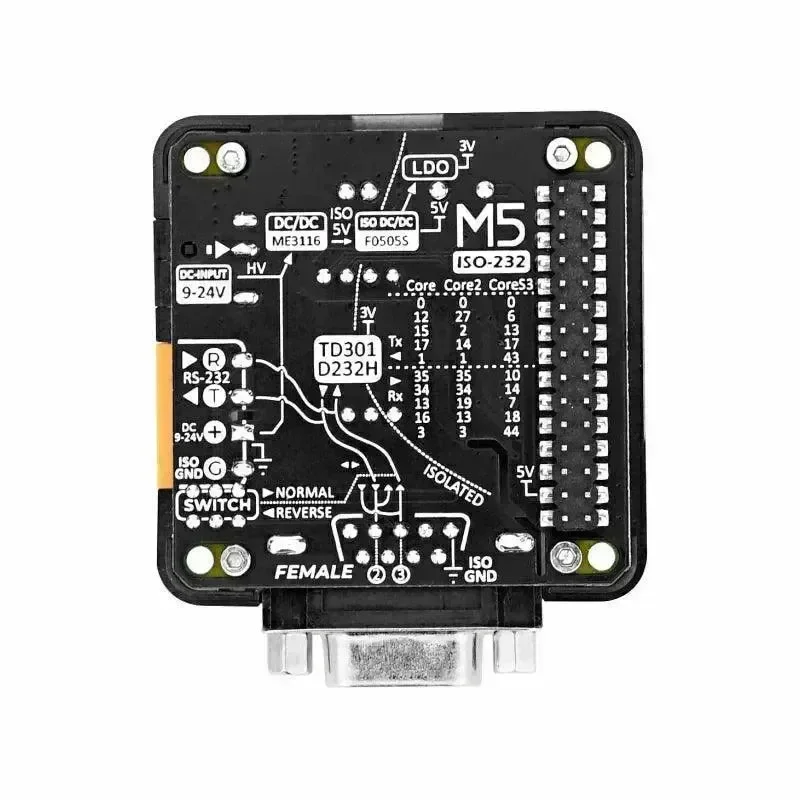

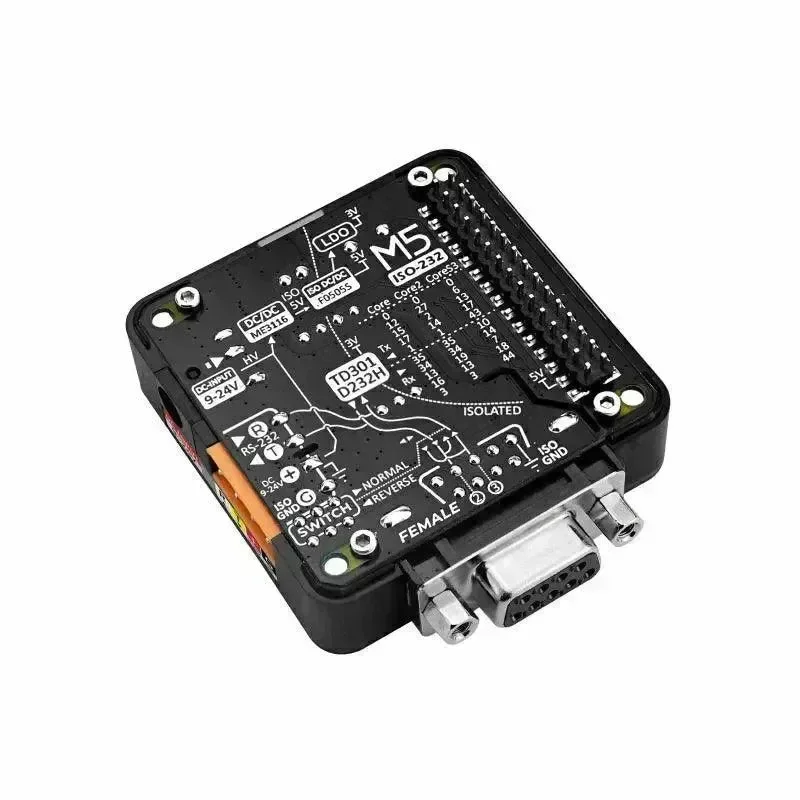

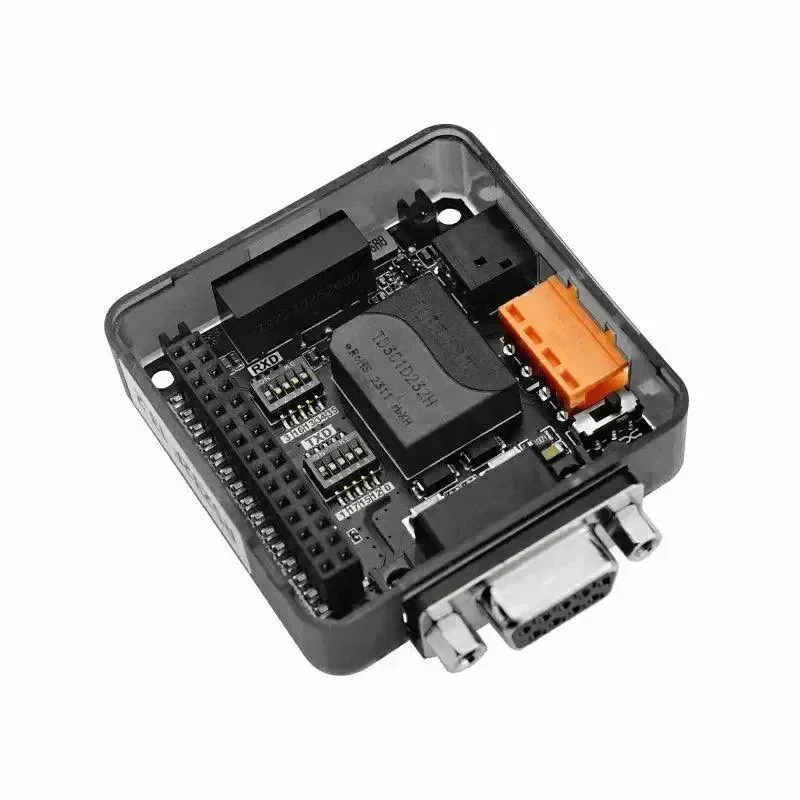

RS232F-moduuli 13.2 on RS232-sarjaviestinnän laajennusmoduuli, jossa on eristys. Se käyttää TD301D232H-sarjaportin muunnossirua + naaras DB9 -liitäntää toteuttaakseen liitännän muunnoksen RS232- ja TTL/CMOS-logiikkatasosignaalien välillä, sekä F0505S-2WR3 DC-DC -virtamoduulia sähköisen ja kohinaeristyksen toteuttamiseen, vipukytkintä ja koodikytkintä. Se voi toteuttaa DB9-signaalilinjojen suoran tai ristikkäisen kytkennän sekä sarjaliitäntöjen vaihdon eri liitäntätarpeiden täyttämiseksi. Moduulissa on sisäänrakennettu DC-virtaliitäntä ja vastaava DC-DC-piiri, joka tarjoaa virran koko laitteelle. Tuote soveltuu teollisuusautomaatioon, mittalaitteisiin, lääketieteellisiin laitteisiin ja viestintälaitteisiin.
Ominaisuudet
- TD301D232H-sarjaporttisiru, tukee täysdupleksia, nopea ja luotettava
- F0505S-2WR3 sähköinen ja kohinaeristys
- Vipukytkimet ja koodikytkimet vaihtavat linjan järjestystä ja GPIO:ta
- Ohjelmointialustat: Arduino, UIFlow
Sisältää

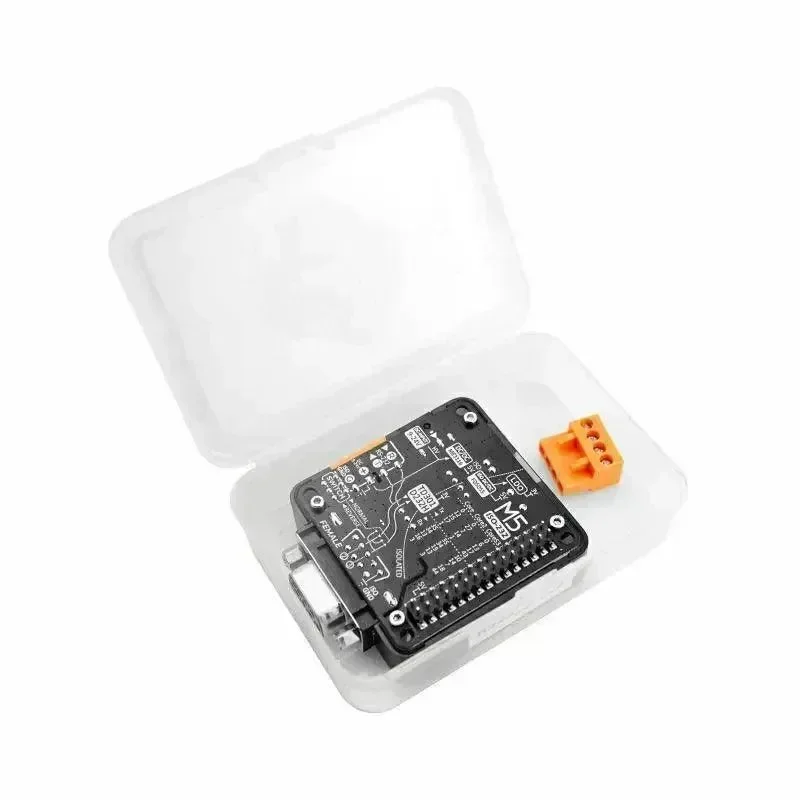

- 1 × RS232F-moduuli 13.2
Sovellukset
- Teollisuusautomaatio
- Mittalaitteet
- Lääketieteelliset laitteet
- Viestintälaitteet
Tekniset tiedot
| RS232 | TD301D232H |
| DC-DC-eristys | F0505S-2WR3 |
| Viestinopeus | Jopa 115200 bps |
| Viestintätapa | DB9 naarasliitäntä, jossa täysdupleksiviestintä ja liitännän muunnos RS232:n ja TTL/CMOS-logiikkatasosignaalien välillä |
| Käyttölämpötila | 0-40° |
| DC-virtaliitännän tulojännite | 0-24V |
| Tuotteen koko | 54*54*13.2 mm |
| Pakkauksen koko | 88*61*21 mm |
| Tuotteen paino | 28 g |
| Pakkauksen paino | 60 g |
