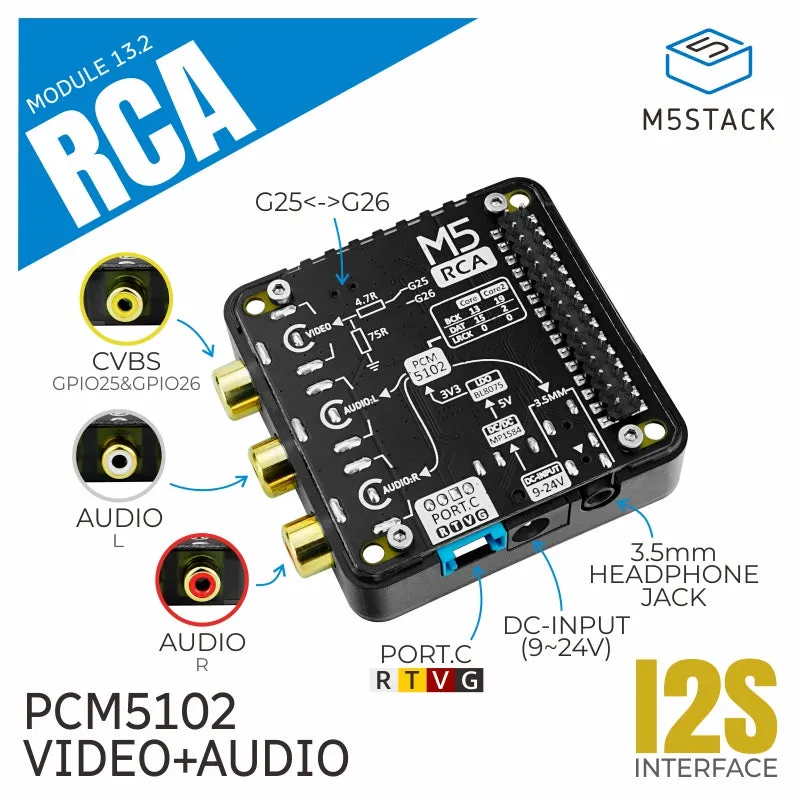

Module RCA on yhdistelmäsignaalin laajennusmoduuli ääni- ja videolaitteille, joka käyttää yleistä S-liitintä RCA-liittimellä, jaettu kahteen (vasen ja oikea kanava) äänilähtöön ja yhteen videolähtöön. Ääniosa käyttää I2S-vahvistinpiiri PCM5102APWR -ratkaisua, joka mahdollistaa 32-bittisen stereokuvan äänisignaalin ulostulon; videopuolella sovelletaan pääohjaimen ESP32 DAC-analogisen videosignaalin toimintoa, joka voi tuottaa analogisia videosignaaleja, joiden resoluutio on enintään 864 x 576 (PAL, PAL_M); moduulissa on DC-liitin ja 9-24V – 5V DCDC-piiri, joka syöttää virtaa koko laitteelle. Tämä tuote sopii ääni- ja videolaitteisiin, jotka ohjaavat S-liitännän rajapintaa.
Ominaisuudet

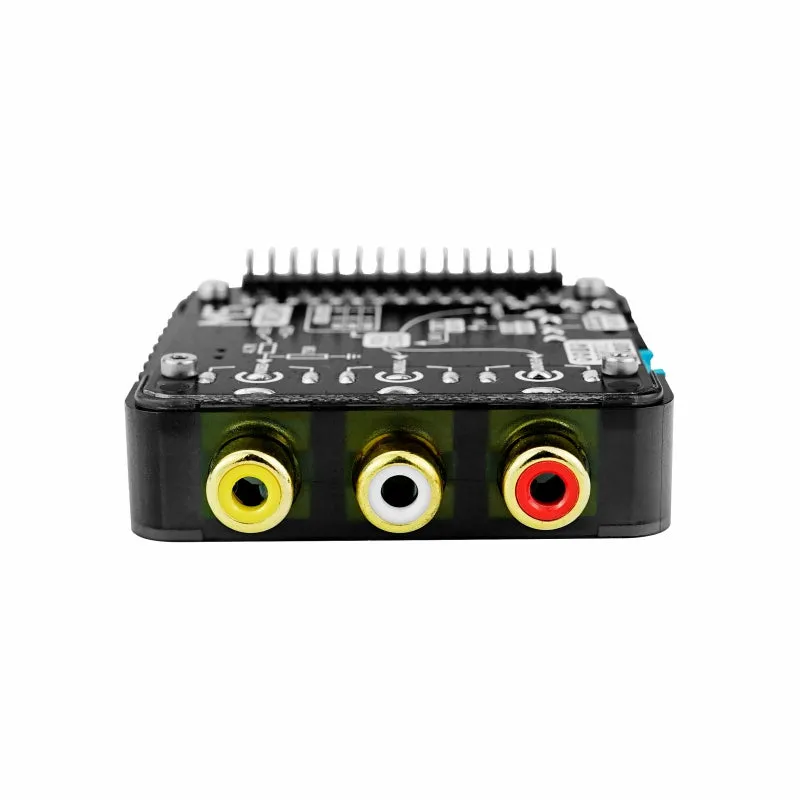

- RCA yhdistelmävideo- ja ääniulostulo (vasen ja oikea kanava ääniliitäntä)
- RCA naarasliitinliittimet
- 1 CVBS video-ulostuloliitäntä (GPIO25 & GPIO26 vaihto kahden vaihtoehdon välillä)

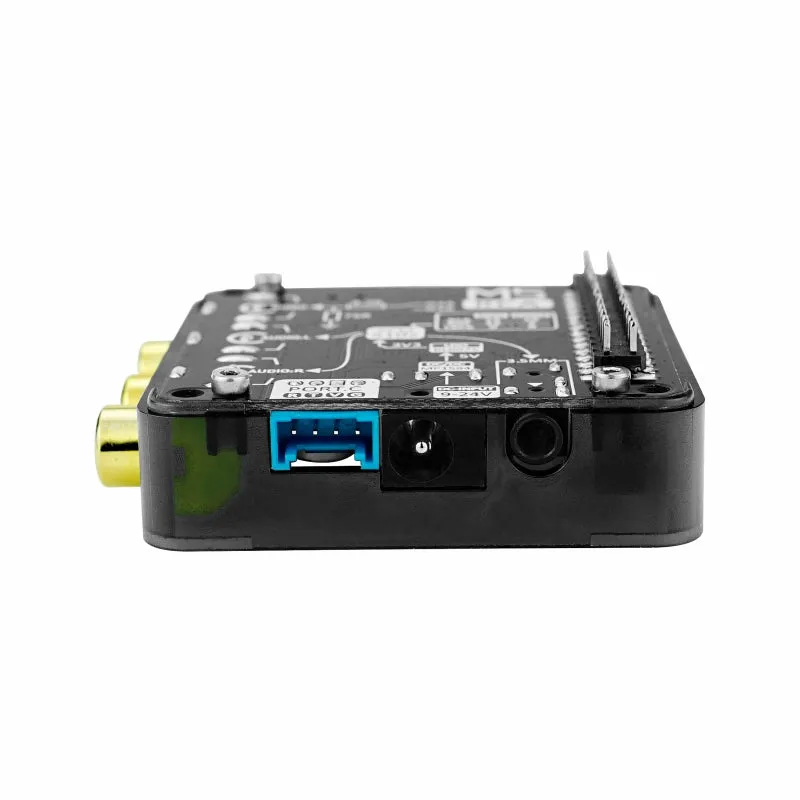

- 3,5 mm kuulokeliitin äänilähtö
- Portti C -liitäntä
- PCM5102 äänistereo DAC
- DC 9-24V – 5V ulostulo (<5V, 3A)
Sisältää

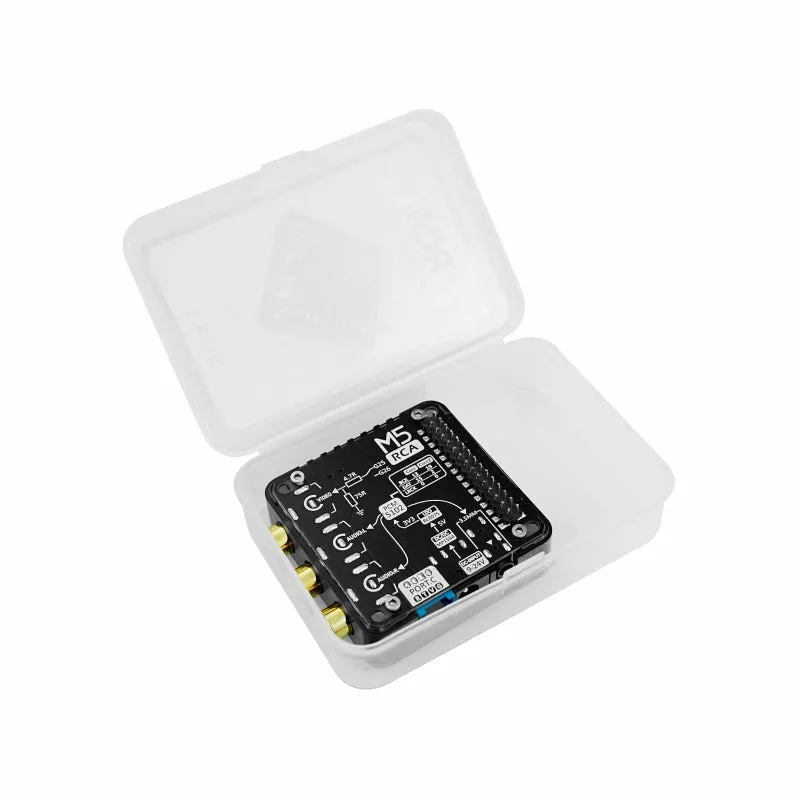

- 1x RCA-moduuli
Sovellukset
- RCA stereolähtö
- Yhdistelmävideo- ja ääniulostulo
Tekniset tiedot
| Resurssit | Parametrit |
|---|---|
| Äänistereo DAC -piiri | Äänistereo DAC -piiri |
| liitäntä | RCA naarasliitin |
| kanava | 1 CVBS video-ulostuloliitäntä (GPIO25 & GPIO26 vaihto kahden vaihtoehdon välillä) |
| Ulostulosignaali | Ääni ja video (3,5 mm kuulokeliitin ulostulo valinnainen) |
| DCDC | MP1584EN |
| Äänistereo DAC -piiri | PCM5102APWR |
| Tuotteen koko | 54mm × 54mm × 19,7mm (kotelo korkeus 13,2mm) |
| Pakkauksen koko | 93mm × 63mm × 25mm |
| Tuotteen paino | 22,5g |
| Pakkauksen paino | 41,7g |
