M5stack laajennusporttimoduuli Core2:lle

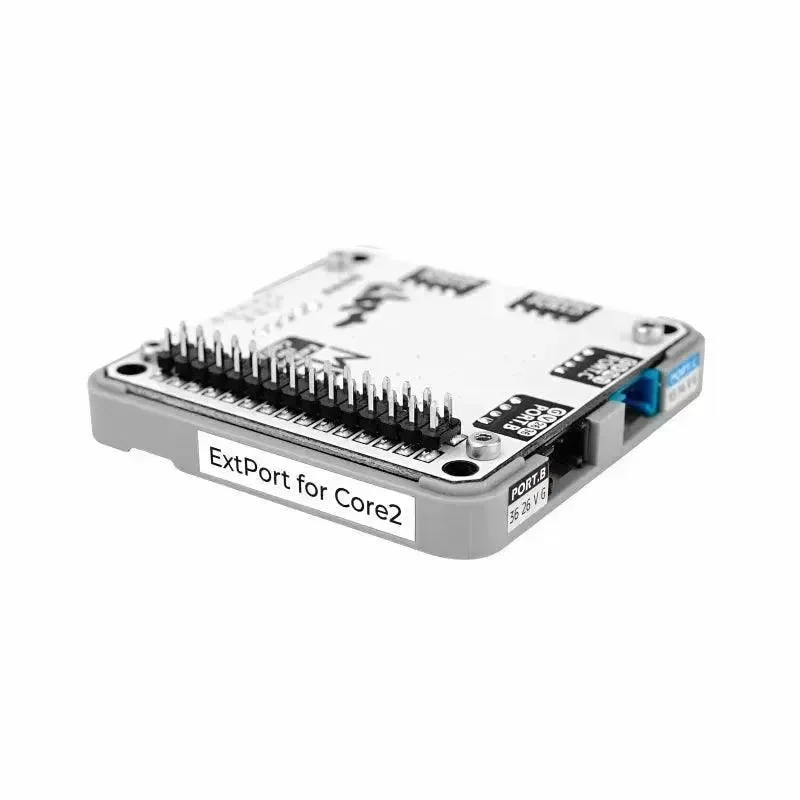

ExtPort For Core2 on laajennusmoduuli M5Stack Core2:lle, joka muuntaa Grove-liitännäksi. Se tarjoaa PortB/C/D/E 4 Grove-liitäntää, ja PortD/E voidaan konfiguroida eri GPIO:illa sisäisten dip-kytkimien avulla.

Huomautuksia

• ExtPort For Core2 sisältää suunnittelijan allekirjoituksen.

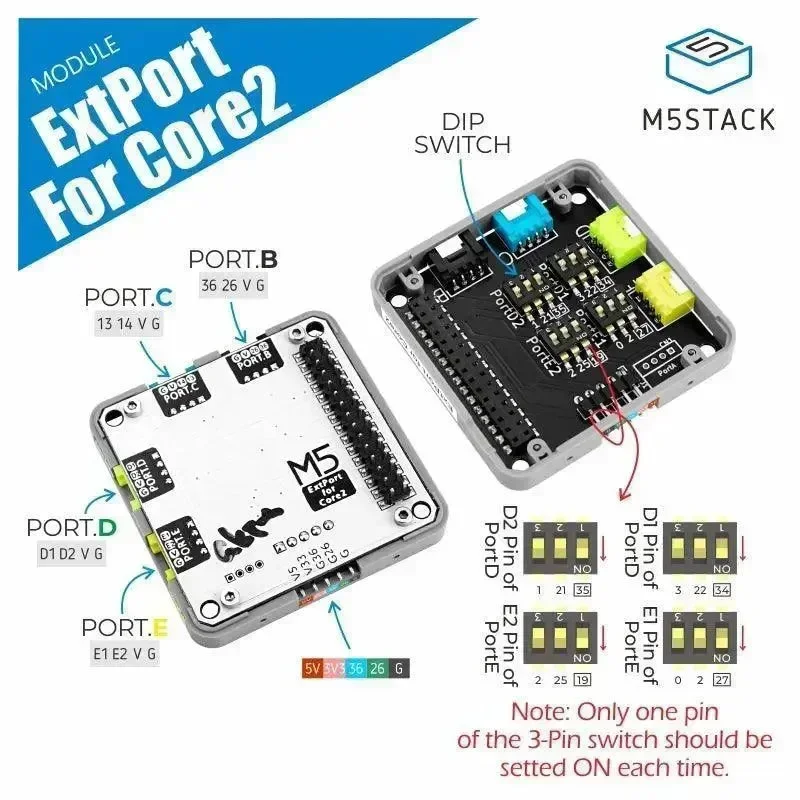

• Ennen käyttöä, kytke yksi kolmesta dip-kytkimestä asentoon ON. Muista, että vain yksi dip-kytkin saa olla ON-asennossa, muuten moduuli voi vahingoittua.
• Jos tarvitset Core2:n pohjalevyä, sinun tulee katkaista PROTO-moduulin neljä tukijalkaa (kuten alla on esitetty) välttääksesi häiriöt pohjalevyyn, ja kiinnittää M3-ruuveilla.

Tuotteen ominaisuudet

• 4x Grove-liitäntä (PortB/C/D/E)

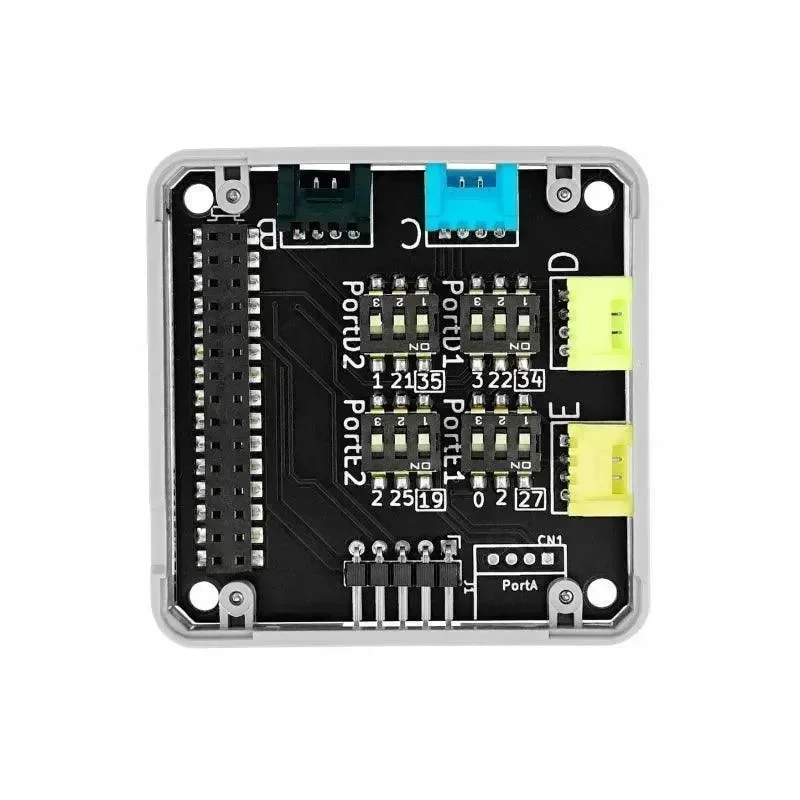

• 4x 3-napainen dip-kytkin (PortD/E)

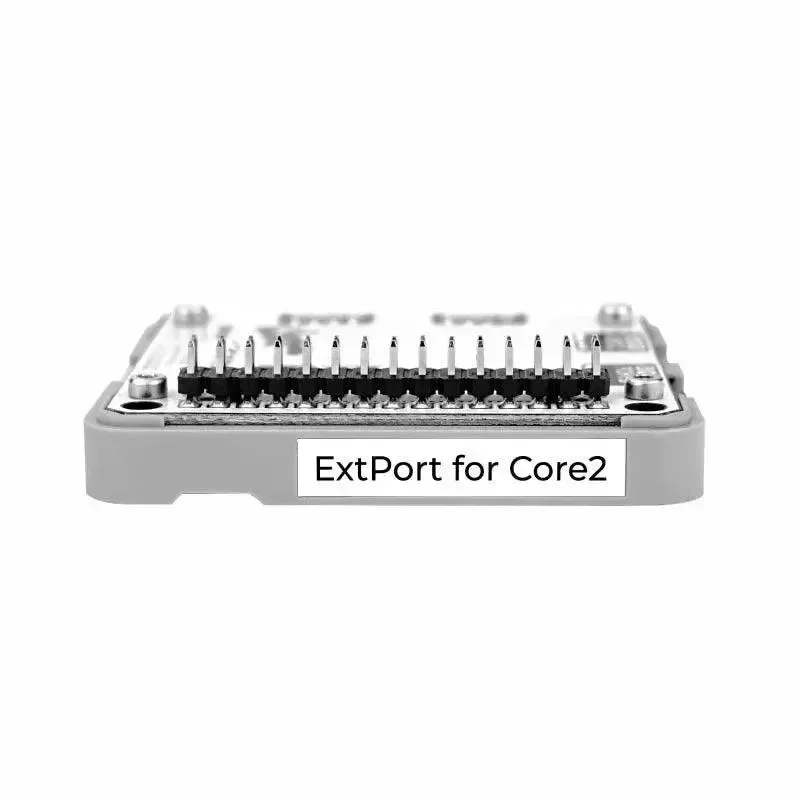

• 1x [email protected] -nastapää

Sisältö

• 1x ExtPort For Core2

Käyttötarkoitukset

• Monianturiset, monitoimilaajennukset
• DIY-projekti

Tekniset tiedot
