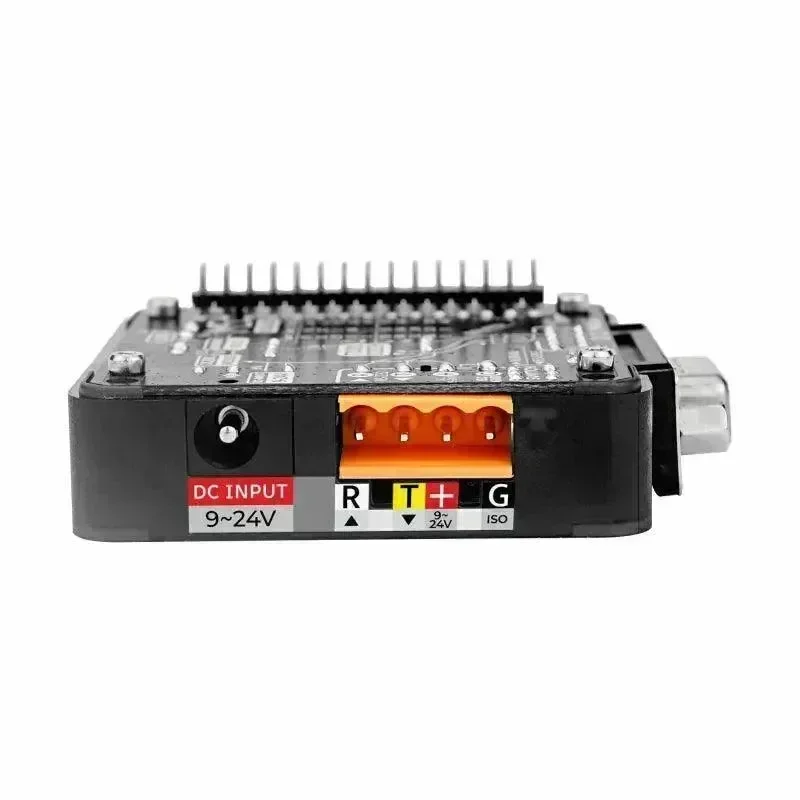

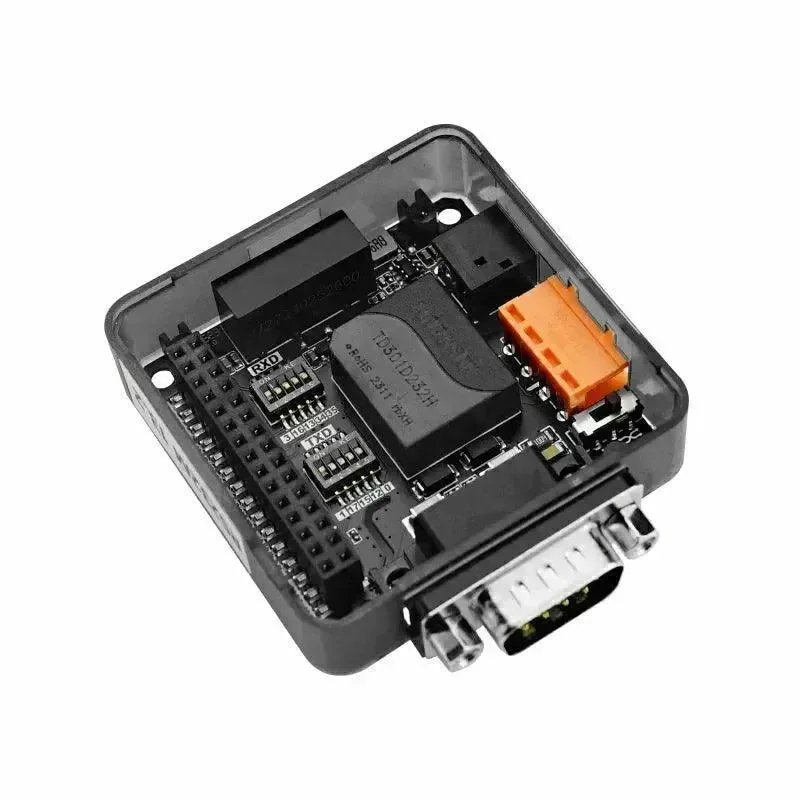

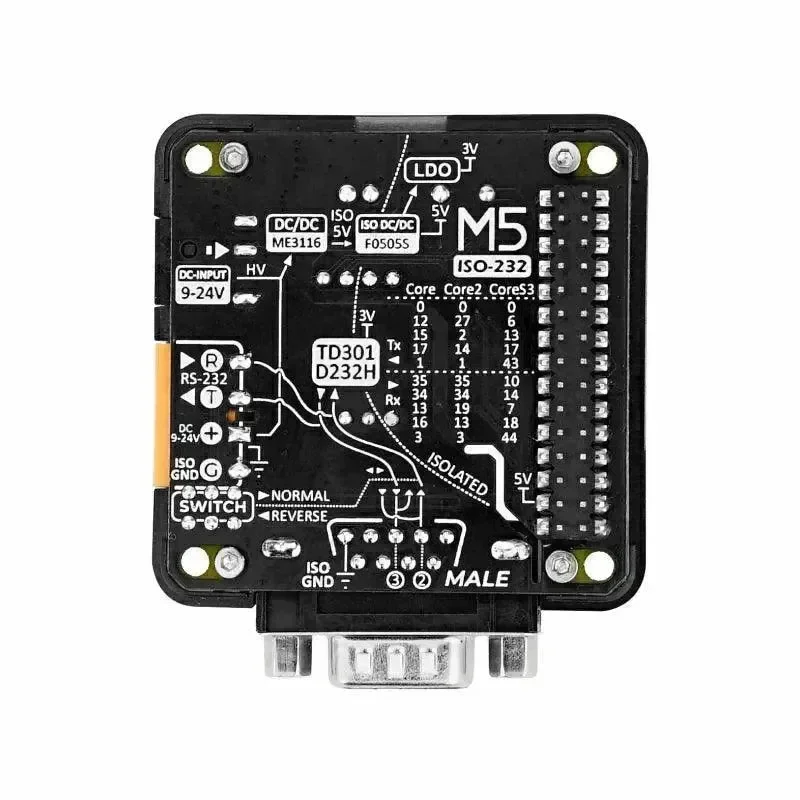

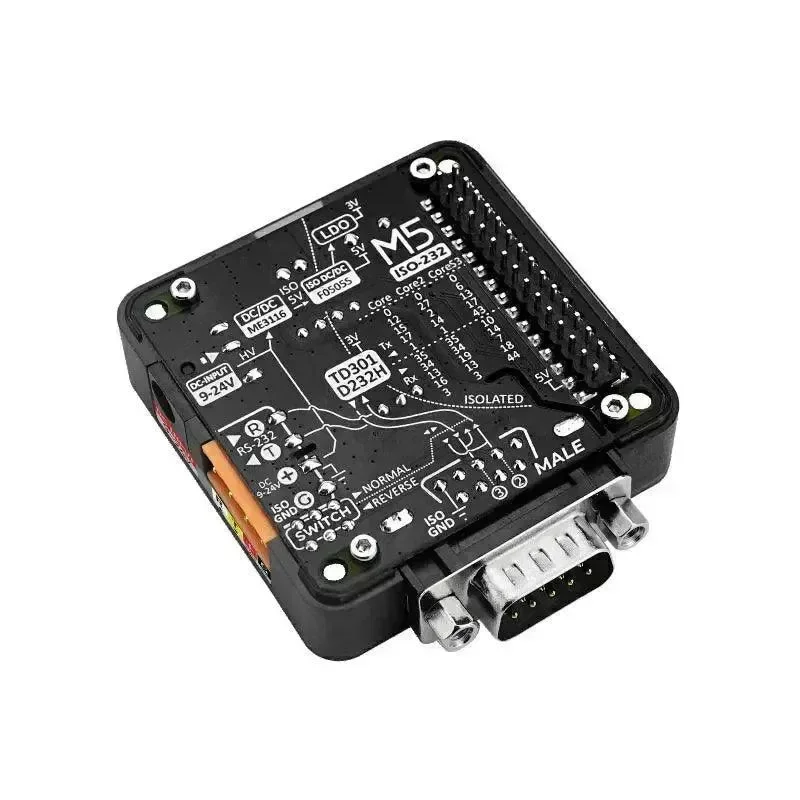

RS232M-moduuli 13.2 on laajennusmoduuli RS232-sarjaviestintään eristyksellä, käyttäen TD301D232H-sarjaportin muunnossirua + uros DB9 -liitäntää toteuttamaan liitännän muunnos RS232- ja TTL/CMOS-logiikkatasosignaalien välillä, sekä F0505S-2WR3 DC-DC -virtamoduulia toteuttamaan sähkö- ja kohinaeristysominaisuudet, kytkin ja koodikytkin. Se voi toteuttaa DB9-signaalilinjojen läpiviennin tai ristiinkytkennän sekä sarjaliitäntöjen vaihdon eri liitäntätarpeiden täyttämiseksi. Moduulissa on sisäänrakennettu DC-virtaliitäntä ja vastaava DC-DC-piiri, joka tarjoaa virran koko laitteelle. Tuote soveltuu teollisuusautomaatioon, mittalaitteisiin, lääketieteellisiin laitteisiin ja viestintälaitteisiin.
Ominaisuudet
- TD301D232H-sarjaporttisiru, tukee täysdupleksia, nopea ja luotettava
- F0505S-2WR3 sähkö- ja kohinaeristys
- Kytkimet ja koodikytkimet vaihtavat linjajärjestystä ja GPIO:ta
- Ohjelmointialustat: Arduino, UIFlow
Sisältää
- 1 × RS232M-moduuli 13.2
Sovellukset
- Teollisuusautomaatio
- Mittalaitteet
- Lääketieteelliset laitteet
- Viestintälaitteet
Tekniset tiedot
| RS232 | TD301D232H |
| DC-DC-eristys | F0505S-2WR3 |
| Viestinopeus | jopa 115200bps |
| Viestintätapa | DB9-urosliitäntä täysdupleksiviestinnällä ja liitännän muunnos RS232- ja TTL/CMOS-logiikkatasosignaalien välillä |
| Käyttölämpötila | 0-40° |
| DC-virtaliitännän tulojännite | 0-24V |
| Tuotteen koko | 54*54*13.2mm |
| Pakkauksen koko | 88*61*21mm |
| Tuotteen paino | 28g |
| Pakkauksen paino | 60g |
