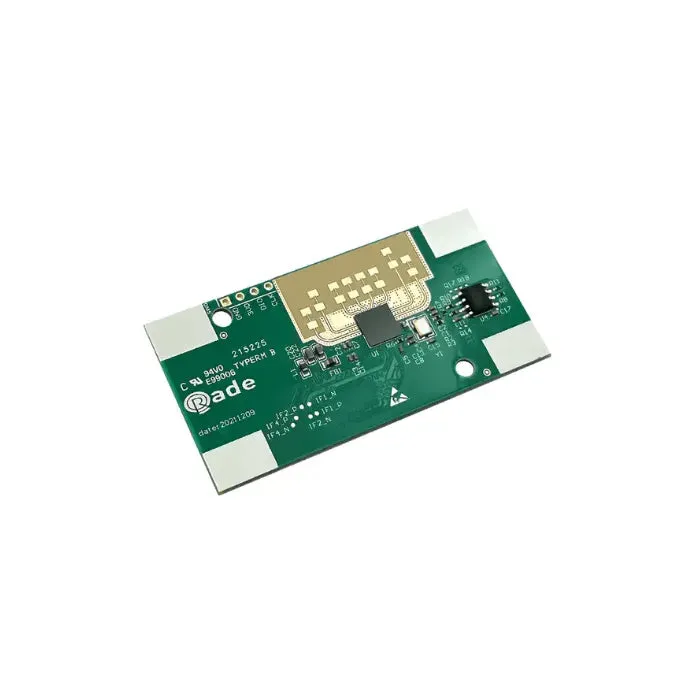

LD6001 on erittäin integroitu 60GHz millimetriaalto-radarmoduuli, jossa on kehittynyt 4T3R (nelikanavainen lähetin, kolmen kanavan vastaanotin) antenniarkkitehtuuri. Toisin kuin tavalliset sensorit, se hyödyntää 60GHz-taajuusalueen suurta kaistanleveyttä tarjoten tarkkaa ihmisten seurantaa. Se pystyy havaitsemaan sijainnin, määrän (enintään kahdeksan henkilöä) ja reaaliaikaiset kävelyreitit valvotussa tilassa poikkeuksellisella tarkkuudella.
Ominaisuudet & Tuotteen kohokohdat
- Edistynyt 4T3R-arkkitehtuuri: Varustettu neljällä lähetys- ja kolmella vastaanottoantenneilla ylivoimaiseen tilaresoluutioon ja monikohteiden erotteluun.
- Monikohteinen seuranta: Tunnistaa ja seuraa samanaikaisesti jopa 8 henkilönsijaintia ja liikettä.
- Reittikartoitus: Tuottaa kävelyreittejä ja koordinaattitietoja, ihanteellinen edistyneeseen virtausanalyysiin.
- FMCW-teknologia: Käyttää taajuusmoduloitua jatkuvaa aaltoliikettä vakaaseen suorituskykyyn ja korkeaan etäisyystarkkuuteen.
- Laaja näkökenttä: Tarjoaa laajan vaakasuoran keilan leveyden ±60° ja korkeussuunnassa ±30°.
- Korkeataajuinen tarkkuus:60GHz-alue tarjoaa paremman häiriönsietokyvyn ja tarkemman liikkeentunnistuksen verrattuna 24GHz-vaihtoehtoihin.
Tuoteparametrit
| Parametrit | Arvo | Yksikkö | Huomautus |
|---|---|---|---|
| Käyttötaajuus | 60 | GHz | Millimetriaaltoalue |
| Modulaatiotyyppi | FMCW | / | Taajuusmoduloitu jatkuva aaltoliike |
| Maksimi tunnistusmatka | 8 | m | Säädettävissä laiteohjelmistolla |
| Vaakasuuntainen keilan leveys | ±60 | ° | Laaja alueen kattavuus |
| Korkeuskeilan leveys | ±30 | ° | Pystysuuntainen tunnistusalue |
| Käyttöjännite | 5 | V | Vakio DC-tulo |
| Virrankulutus | 1.1 | W | Keskimääräinen käyttöteho |
| Käynnistysaika | 3 | s | Nopea käynnistys |
| Mitat | 60 × 30 | mm | Kompakti piirilevyn muoto |
Sovellusesimerkit
- Älykäs rakennus & LVI: Reaaliaikainen läsnäololaskenta ja sijainnin seuranta ilmastoinnin ja valaistuksen optimointiin ihmisten jakautumisen perusteella.
- Vähittäiskaupan analytiikka: Seuraa asiakkaiden kävelyreittejä ja oleskeluaikoja tietyillä käytävillä kuluttajakäyttäytymisen analysoimiseksi.
- Turvavalvonta: Tunkeilijoiden tai luvattomien henkilöiden havaitseminen rajoitetuilla alueilla tarkkoine koordinaattiraportointeineen.
- Älykoti: Mahdollistaa ”seuraa minua” -toiminnot älylaitteille ja monihenkilöiden läsnäolon tunnistuksen automaattisia tilanteita varten.
- Ikäihmisten hoito: Ei-häiritsevä liikkeiden seuranta ja kaatumisen tunnistus (tietyillä laiteohjelmistoversioilla).
Asennusvaatimukset
Parhaan suorituskyvyn saavuttamiseksi moduuli tulisi asentaa pystysuoralle seinälle2,2 metrin korkeudelle. Moduulin etuosa (antenni) tulisi kallistaa 10° alaspäin. Vaikka tämä asennus on suositeltava paras tunnistustarkkuus huomioiden, korkeutta ja kulmaa voidaan hieman säätää testausympäristön ja paikan vaatimusten mukaan.
Pakkaussisältö
HLK-LD6001
- 1 x LD6001-moduuli

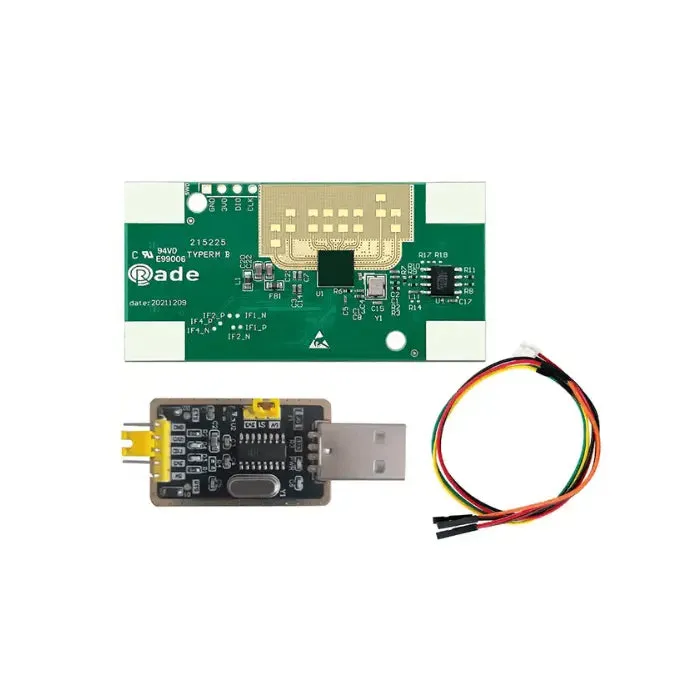

HLK-LD6001Kit
- 1 x LD6001-moduuli + testisarja
UKK
1. Mikä on 60GHz:n etu 24GHz-tutkaan verrattuna?
60GHz-kaista tarjoaa paljon suuremman kaistanleveyden (jopa 4GHz sweep), mikä mahdollistaa tarkemman etäisyyden resoluution ja kyvyn erottaa lähekkäin olevat useat kohteet.
2. Voiko LD6001 havaita ihmisiä lasin tai puisen väliseinän läpi?
Kyllä, 60GHz millimetriaallot voivat läpäistä ei-metallisia materiaaleja kuten lasia, kipsilevyä ja puuta, jolloin anturi voidaan piilottaa kotelon tai katon taakse esteettisistä syis
