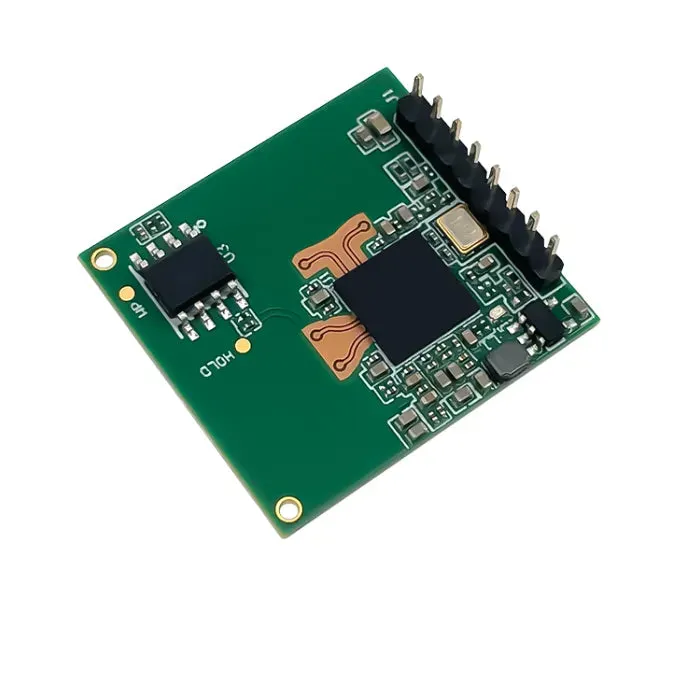

HLK-LD6002C on kompakti 60 GHz millimetriaaltoinen tutka-anturi, joka perustuu FMCW-modulaatioon ja on suunniteltu ihmisen läsnäolon ja kaatumistapahtumien reaaliaikaiseen havaitsemiseen. Integroimalla mmWave-signaalinkäsittelyalgoritmit tämä moduuli tarjoaa tarkan havaitsemisen ja hälytykset yhden henkilön sisätiloissa, tehden siitä ihanteellisen vanhustenhoitoon, kodin turvallisuuteen ja älyrakennussovelluksiin.
Avainominaisuudet
-
FMCW 60 GHz tutka (58–62 GHz) korkean tarkkuuden tunnistukseen
-
Kaatumisen tunnistuksen tarkkuus: 90 % (tyypillinen)
-
Havaitsemisetäisyys: ≤2 metriä (suositeltu asennuskorkeus: 2,2–3,0 m)
-
Havaitsemiskulma: ±60° vaakasuora / ±60° pystysuora
-
Maksimi havaittava kohde: 1 henkilö
-
Matala virrankulutus: tyypillisesti 3,3 V, >1 A virta
-
Kompakti koko: 23 × 25 × 9 mm
-
Tukee UART ASCII -lähtöä helppoa MCU-integraatiota varten
-
Käyttölämpötila: -20°C – +85°C
Sovellukset
-
Vanhustenhoidon valvonta (makuuhuone, kylpyhuone, WC)
-
Kodin turvallisuuden tunkeutumisen/kaatumisen tunnistus
-
Älykodin automaatiojärjestelmät
-
Sairaala- ja hoivaympäristöt
-
Kosketukseton ihmisen läsnäolon tunnistus julkisissa tai yksityisissä tiloissa
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | HLK-LD6002C |
| Tutkatyyppi | FMCW millimetriaalto |
| Taajuusalue | 60 GHz (58–62 GHz) |
| Lähetysteho | 12 dBm |
| Antennin vahvistus | 4 dBi |
| Kaatojen tunnistusalue | ≤2 metriä |
| Kaatojen tunnistuksen tarkkuus | 90 % (tyypillinen) |
| Jännitelähde | 3,3 V (tyypillinen), >1A |
| Liitäntä | UART0, ASCII-muoto |
| Mitat | 23 × 25 × 9 mm |
| Paino | 2g |
| Käyttölämpötila | -20°C ~ +85°C |
| Materiaali | Polymeerikomposiitti |
| Lähtötyyppi | Digitaalinen signaalin anturi |
| Nastaväli | 2,0 mm, 8-nastainen liitin |
Nastojen määritelmät
| Nasta | Nimi | Toiminto |
|---|---|---|
| 1 | 3V3 | Virtasyöttö 3,3V |
| 2 | GND | Maa |
| 3 | P19 | GPIO19 (Käynnistys) |
| 4 | TX2 | GPIO20 |
| 5 | AIO1 | Analoginen tulo |
| 6 | SCL0 | GPIO07 |
| 7 | TX0 | Sarjaportin TX |
| 8 | RX0 | Sarjaportin RX |
Asennus- ja käyttöohjeet
-
Suositeltu kattokiinnitys: 2,2–3,0 metrin korkeus, tehokas säde ≤2m
-
Sopii yhden henkilön, pienen alueen sisätiloissa tapahtuvaan kaatumisen havaitsemiseen
-
Virtasyötön on oltava 3,3V virralla ≥1A, aaltoilu < 50mV
-
Oletusarvoinen siirtonopeus: 115200bps
-
Varmista vakaa DCDC-virtalähde > 2MHz kytkentätaajuudella, jos käytetään muuntimia
-
Ei sovellu ulkokäyttöön tai monihenkilötilanteisiin ilman algoritmin mukautusta
Pakkaus sisältää
-
1 × HLK-LD6002C 60GHz tutkamoduuli
