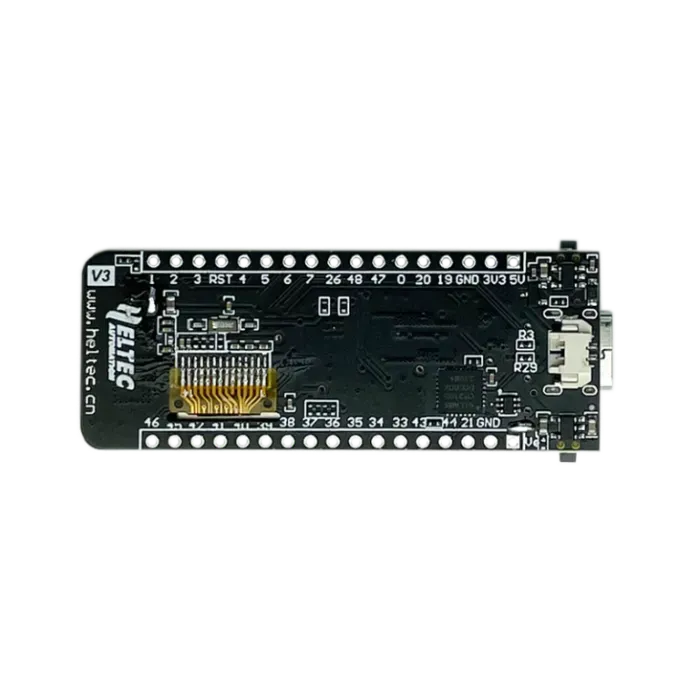

Wireless Stick V3 on kompakti, suorituskykyinen IoT-kehitysalusta, joka on suunniteltu parannelluksi versioksi WiFi LoRa 32 -laitteesta vastaamaan pienemmän koon ja parempien RF-ominaisuuksien vaatimuksia. Varustettuna ESP32-S3FN8-kaksoisydinprosessorilla ja SX1262 LoRa -piirillä, se tarjoaa Wi-Fi, Bluetooth 5 (LE) ja LoRaWAN-protokollan yhteydet, tehden siitä ihanteellisen älylaitteisiin, automaatioon ja etäantureihin.
Tärkeimpiin ominaisuuksiin kuuluu 0,49 tuuman OLED-näyttö reaaliaikaista dataa varten, Type-C USB -liitäntä saumattomaan virransyöttöön, virheenkorjaukseen ja ohjelmointiin sekä integroitu akkujen hallintajärjestelmä, joka tukee 3,7 V litiumakkuja. Sen vähävirtainen rakenne, Arduino-yhteensopivuus ja erinomainen laajennettavuus tekevät tästä piirilevystä monipuolisen valinnan kehittäjille ja tekijöille, jotka etsivät kompakteja mutta kestäviä ratkaisuja IoT-projekteihin.
Pääominaisuudet
- Mikroprosessori: ESP32-S3FN8 (Xtensa® 32-bittinen LX7-kaksoisydinprosessori, viiden vaiheen putkistorakenne, päätaajuus jopa 240 MHz).
- SX1262 LoRa-solmupiiri.
- Type-C USB -liitäntä, jossa on täydellinen jännitesäädin, ESD-suojaus, oikosulkusuojaus, RF-suojaus ja muita suojatoimia.
- Sisäänrakennettu SH1.25-2 paristoliitäntä, integroitu litiumpariston hallintajärjestelmä (latauksen ja purkauksen hallinta, ylilataussuoja, paristotehon tunnistus, USB/paristotehon automaattinen kytkentä).
- Integroitu WiFi, LoRa, Bluetooth -kolmiverkkoyhteys, sisäänrakennettu Wi-Fi, Bluetoothille oma 2,4 GHz metallinen jousiantenn, varattu IPEX (U.FL) -liitäntä LoRa-käyttöön.
- Sisäänrakennettu 0,49 tuuman 64*32 pisteen matriisi-OLED-näyttö, jota voidaan käyttää virheenkorjaustietojen, akun varauksen ja muun tiedon näyttämiseen.
- Integroitu CP2102 USB-sarjaporttipiiri, kätevä ohjelmien lataamiseen ja virheenkorjaustietojen tulostukseen.
- Tukee Arduino-kehitysympäristöä.
- Tarjoamme ESP32 + LoRaWAN-protokollan Arduino®-kirjaston, joka on standardi LoRaWAN-protokolla ja voi kommunikoida minkä tahansa LoRaWAN-protokollaa käyttävän LoRa-portin kanssa. Tämän koodin ajamiseksi tarvitaan ainutlaatuinen lisenssi.
- Hyvällä RF-piirisuunnittelulla ja vähävirtaisella suunnittelulla.
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| Pääpiiri | ESP32-S3FN8 (Xtensa® 32-bittinen lx7 kaksoisydinprosessori) |
| LoRa-solmupiiri | SX1262 |
| USB-sarjapiiriksi | CP2102 |
| Taajuus | 470~510MHz, 863~928MHz |
| Maks. lähetysvoima | 21 ± 1 dBm |
| Maksimi vastaanottotarkkuus | -134dBm |
| Wi-Fi | 802.11 b/g/n, jopa 150Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Laitteistoresurssi | 7*ADC1 + 2*ADC2; 7*Kosketus; 3*UART; 2*I2C; 2*SPI; jne. |
| Näyttö | 0,49 tuuman OLED |
| Muisti | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 8MB SiP Flash |
| Akku | 3,7 V litiumparistolla toimiva virtalähde ja lataus |
| Käyttölämpötila | -20 ~ 70 ℃ |
| Mitat | 58,08 * 22,6 * 8,2 mm |
| Liitäntä | Type-C USB; 2*1,25 litiumparistoliitäntä; LoRa ANT(IPEX1.0); 2*17*2,54 nastaliitin |
Kuvaus
Nastakartta
Korkea valo
USB Type C
Virtalähde, laiteohjelmiston lataus ja virheenkorjausliitännät käyttävät yleisempää USB Type C -liitäntää, mikä tekee kehitystyöstä kätevämpää.
Arduino-yhteensopiva
Olemme tehneet paljon siirtymistä ja kehitystä, tehneet siitä täydellisesti yhteensopivan Arduino®n kanssa, ja se pystyy ajamaan LoRaWAN-protokollaa vakaasti.
Sisäänrakennettu OLED-näyttö
Integroitu OLED-näyttö voi näyttää tietoja, kuten järjestelmän tilan ja parametrit, mikä tekee siitä kätevän käyttäjille käyttää koko kehityskorttia oman tuotesuunnittelunsa pohjana.
UKK
Onko Wireless Stick V3 yhteensopiva V2-koodin kanssa?
Jos haluat käyttää uutta ESP32-S3-prosessoria ja SX1262 LoRa -piiriä, saatat tar
