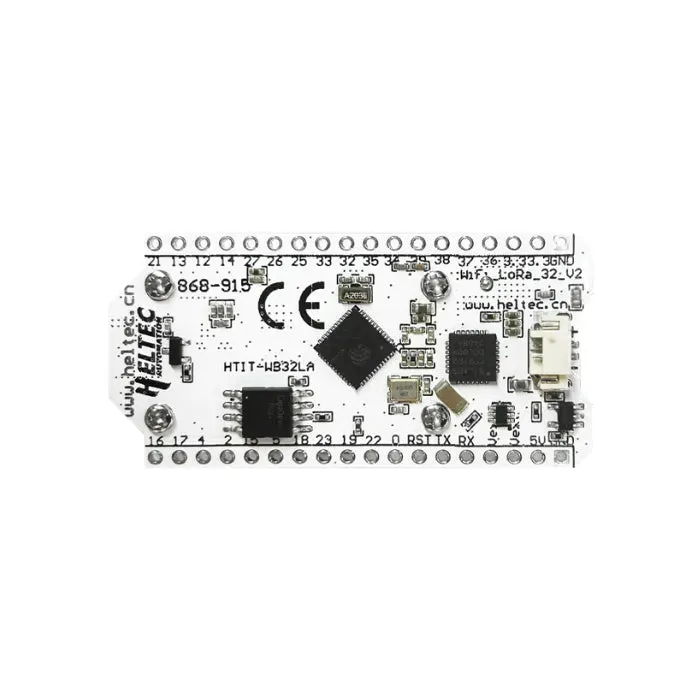

WiFi LoRa 32 on klassinen IoT-kehityskortti, jonka on suunnitellut ja valmistanut Heltec Automation(TM). Se on erittäin integroitu tuote, joka perustuu ESP32 + SX127x -piireihin, ja siinä on Wi-Fi, BLE, LoRa-toiminnot, Li-Po-akun hallintajärjestelmä ja 0,96 OLED-näyttö. Se on paras valinta älykaupunkeihin, älytiloihin, älykoteihin ja IoT-harrastajille.
Pääominaisuudet
- Mikroprosessori: ESP32 (kaksiytiminen 32-bittinen MCU + ULP-ydin), LoRa-solmupiirillä SX1276/SX1278.
- Micro USB -liitäntä, jossa on täydellinen jännitesäädin, ESD-suojaus, oikosulkusuojaus, RF-suojaus ja muita suojatoimia.
- Sisäänrakennettu SH1.25-2 akun liitäntä, integroitu litiumakun hallintajärjestelmä (latauksen ja purkauksen hallinta, ylilataussuojaus, akun virran tunnistus, USB / akun virran automaattinen kytkentä).
- Sisäänrakennettu 0,96 tuuman 128*64 pisteen OLED-näyttö, jota voidaan käyttää virheenkorjaustietojen, akun varauksen ja muun tiedon näyttämiseen.
- Integroitu WiFi, LoRa, Bluetooth -kolmiverkkoyhteys, sisäänrakennettu Wi-Fi, Bluetoothin omistettu 2,4 GHz metallinen jousiantenn, varattu IPEX (U.FL) -liitäntä LoRa-käyttöön.
- Integroitu CP2102 USB-sarjaporttipiiri, kätevä ohjelman lataamiseen ja virheenkorjaustietojen tulostukseen.
- Tukee Arduino-kehitysympäristöä.
- Hyvän RF-piirikytkennän ja perusvirransäästösuunnittelun (lepotila virta ≤ 800uA) ansiosta.
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| Pääpiiri | ESP32 (240MHz Tensilica LX6 kaksiytiminen + 1 ULP, 600 DMIPS) |
| LoRa-solmupiiri | SX1276/SX1278 |
| USB-sarjapiiriksi | CP2102 |
| Taajuus | 470~510MHz, 863~923MHz |
| Maks. TX-teho | 19±1dBm |
| Vastaanoton herkkyys | -135dBm |
| Wi-Fi | 802.11 b/g/n, jopa 150 Mbps |
| Bluetooth | Bluetooth V4.2 BR/EDR ja Bluetooth LE -määrittely |
| Laitteiston [Resource] | 22*GPIO; 3*UART; 2*I2C; 2*SPI; |
| Muisti | 520KB sisäinen SRAM; 8MB Spi Flash |
| Liitännät | Micro USB x 1; LoRa ANT(IPEX1.0); 2*18*2,54 Header Pin |
| Paristo | 3,7 V litium (SH1.25 x 2 -kanta) |
| Käyttölämpötila | -20 ~ 70 ℃ |
| Mitat | 51 * 25.5* 10.6 mm |
Kuvaus
Nastakartta
Dokumentit & [Resource]
- [Resource] — Heltec ESP (ESP32&ESP8266) framework (Sisältää LoRaWAN-kirjaston)
- [Attachment] — Heltec ESP32 erikoiskirjasto
- [Resource] — Laitteiston päivityslokit
- [Attachment] — Kaaviokuva
- [Attachment] — Tietolehti
- [Resource] — Käyttöohje ja siihen liittyvät asiakirjat
- [Resource] — Ladattavat [Resource]
Pakkauslista
Oletuspakkauslista ilman lisävarusteiden valintaa on seuraava:
| Tuote | Määrä |
|---|---|
| WiFi LoRa 32 (V2) | x1 |
| LoRa Antenni | x1 |
| SH1.25×2 Paristoliitin | x1 |
