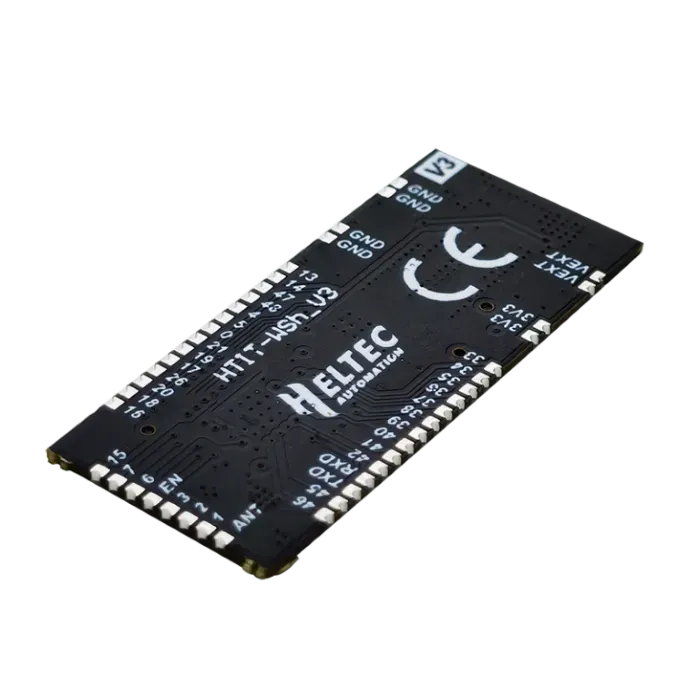

HTIT-Wsh (Wireless Shell V3) on kompakti ja tehokas LoRa-solumoduuli, joka on suunniteltu pitkän kantaman viestintään, korkeaan herkkyyteen ja pieneen virrankulutukseen (lepotilan virta jopa 9μA). Siinä on päivitetty ESP32-S3FN8-kaksoisydinprosessori ja SX1262 LoRa -vastaanotinlähetin, tarjoten parannettua suorituskykyä edelliseen versioon verrattuna, paremmalla RF-piirin sovituksella ja lämpötilavakioiduilla kideoskillaattoreilla.
Kooltaan 38,4 x 16,1 x 3,2 mm ja 1,27 mm:n leimausreiät tämä moduuli integroituu helposti piirilevyihin tai tuotteisiin. Se tukee Wi-Fiä, Bluetooth 5 (LE, Mesh) ja LoRaWAN-protokollaa Arduino-yhteensopivuudella, tehden siitä aloittelijaystävällisen ja monipuolisen IoT-kehitykseen. Sisältäen RF-suojauksen, kaksois-IPEX-antenni-liittimet ja Type-C USB -liitännän, se takaa vahvan yhteyden ja luotettavuuden, tehden siitä ihanteellisen ammattikäyttöön.
Verrattuna Wireless Shell (V2):een, V3 on tehnyt seuraavat parannukset:
| Tuote | Langaton kuori (V2) | Langaton kuori (V3) |
|---|---|---|
| MCU | ESP32-D0 | ESP32-S3 |
| LoRa-solmupiiri | SX1276 | SX1262 |
| USB-liitin | Micro USB | USB Type C |
| Kideoskillaattori | Tavallinen kideoskillaattori | Korkean tarkkuuden lämpötilavakioitu kideoskillaattori |
| Matala virrankulutus syvässä lepotilassa | 30uA | <10 µA |
| Muut päivitykset | Parempi RF-piirien impedanssin sovitus. |
Pääominaisuudet
- CE-sertifikaatti;
- Mikroprosessori: ESP32-S3FN8 (Xtensa® 32-bittinen LX7 kaksoisydinprosessori, viiden vaiheen putkisto, päätaajuus jopa 240 MHz), LoRa-solmupiiri SX1262;
- RF-suojaus (sisältää suojakuoren) ja muita suojatoimia;
- Integroitu WiFi, LoRa, Bluetooth -verkkoyhteydet, molemmissa on IPEX-liitin;
- Tukee Arduino-kehitysympäristöä;
- (Yksinoikeudella) Tukee Heltecin tarjoamaa ESP32 + LoRaWAN -protokollan Arduino-versiota. Tämä on standardi LoRaWAN-protokolla, joka voi kommunikoida minkä tahansa LoRaWAN-protokollaa käyttävän portin/tukiaseman kanssa (vaatii sarjanumeron aktivoinnin, vain yrityksen kehitys) Levy on saatavilla, sarjanumero voidaan tarkistaa tältä sivulta);
- Hyvän RF-piirisuunnittelun ja perusvirransäästösuunnittelun (nukkumisvirta: teoreettisesti 9 µA) ansiosta IoT-sovellusten toimittajien on helppo nopeasti varmistaa ratkaisut ja ottaa sovellukset käyttöön.
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| Pääpiiri | ESP32-S3FN8 (Xtensa® 32-bittinen lx7 kaksoisydinprosessori) |
| LoRa-solmupiiri | SX1262 |
| Taajuus | 470~510MHz, 863~928MHz |
| Maks. lähetysvoima | 21±1dBm |
| Maksimi vastaanottotarkkuus | -139 dBm |
| Wi-Fi | 802.11 b/g/n, jopa 150Mbps |
| Bluetooth LE | Bluetooth 5, Bluetooth mesh |
| Laitteistoresurssi | 7*ADC1 + 8*ADC2; 9*Kosketus; 3*UART; 2*I2C; 2*SPI; jne. |
| Liitäntä | LoRa ANT(IPEX1.0); 2,4G ANT (IPEX1.0); 1,27 välein leimasimen reikä. |
| Käyttölämpötila | -40 ~ 85 ℃ |
| Mitat | 38,4 * 16,1 * 2,8 mm |
Kuvaus

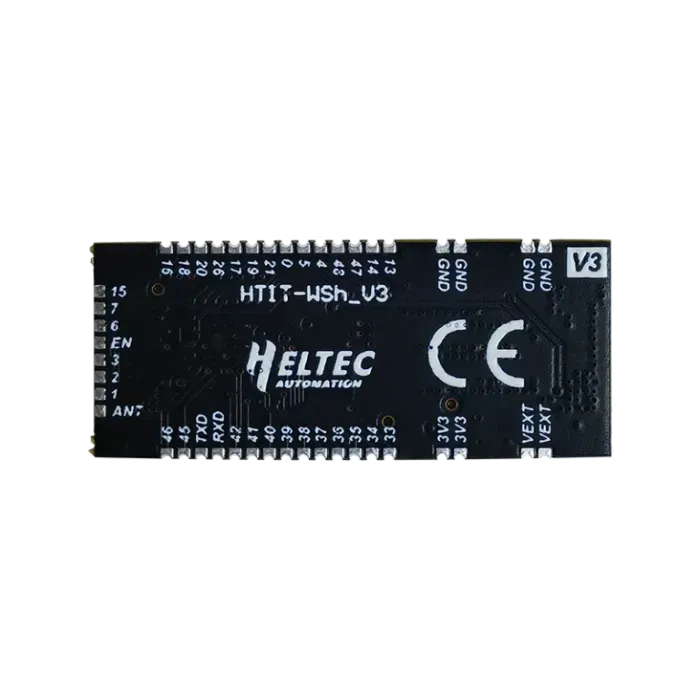

Nastakartta
Korkea valo
-
Arduino-yhteensopiva: Olemme tehneet paljon siirto- ja kehitystyötä, tehneet siitä täydellisesti tuetun Arduino® -alustan, voi ajaa LoRaWAN-protokollaa vakaasti.
-
Leimasimen reunan muotoilu: 1,27 leimasimen reunan muotoilu, voidaan suoraan integroida sovelluspiiriin
Dokumentit ja resurssit
- [Resource] — Heltec ESP (ESP32 & ESP8266) -kehys
- [Resource] —Heltec ESP32 erikoiskirjasto
- [Resource] —Tietolehti
- [Resource] —Kaaviokuva
- [Resource] — Viitesuunnittelu
- [Attachment] — Heltec LoRaWAN -testipalvelin, joka pe
