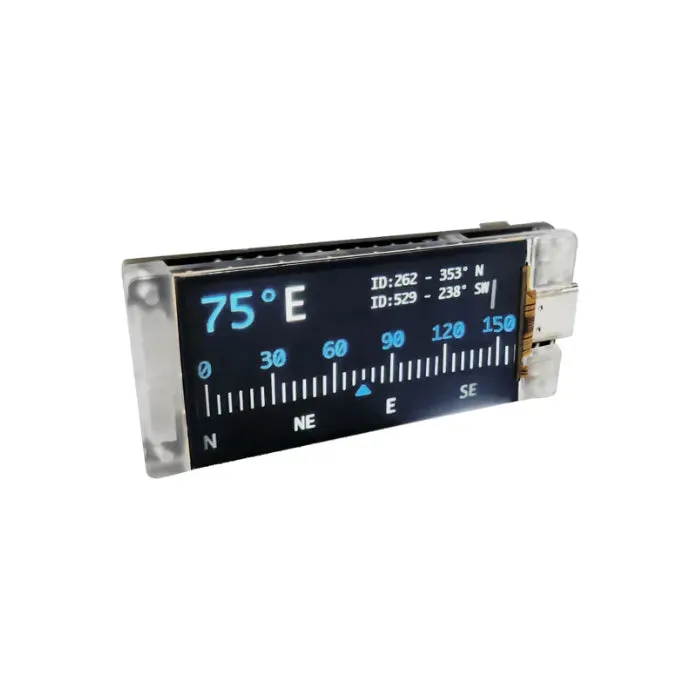

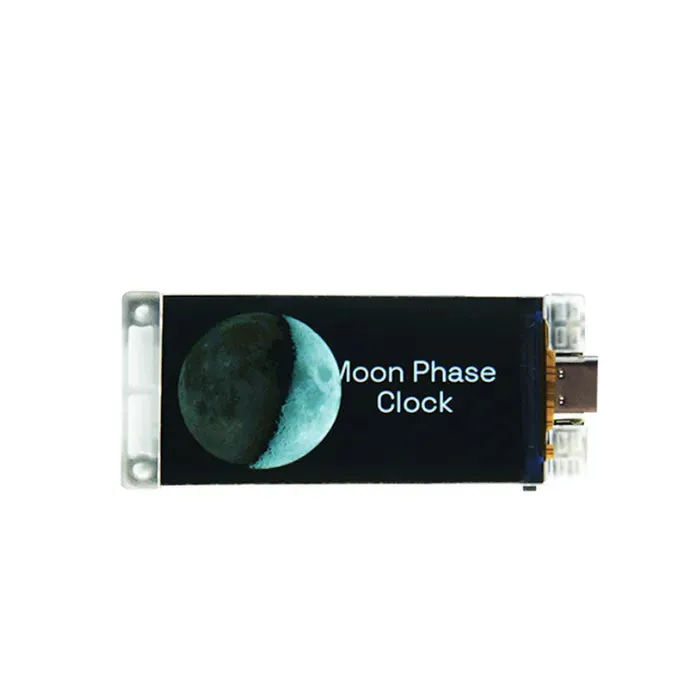

HELTEC Vision Master T190 (HT‑VMT190) ⚙️ on monipuolinen kehityspaketti, jota ohjaa ESP32‑S3 🧠 ja jossa on valinnainen LoRa-moduuli 📡. Siinä on 1,9 tuuman TFT‑LCD-näyttö 📺, jonka tarkkuus on 170 (RGB) × 320 pikseliä ja joka pystyy näyttämään jopa 262k väriä 🌈 teräviä ja eloisia kuvia varten.
Mukana tulevien esimerkkiohjelmien 💻 ja kehitystyökalujen 🛠️ avulla käyttäjät voivat helposti ohjata näyttöä Bluetoothin 📶, Wi‑Fin 🌐 tai LoRan 📡 kautta. Paketti sopii erinomaisesti aloittelijoille ohjelmoinnissa 🚀 ja tukee täysin avoimen lähdekoodin projekteja, kuten Meshtastic 🌍, tehden siitä loistavan valinnan sekä oppimiseen 📘 että prototyyppien tekemiseen 🔧.
Ominaisuudet
-
⚡ Tehokas MCU: ESP32-S3R8, jossa Wi-Fi + Bluetooth Low Energy (BLE)
-
📡 Valinnainen LoRa-moduuli: Yhteensopiva Meshtastic-järjestelmän kanssa pitkän kantaman viestintään
-
🔋 Erittäin vähävirta: Vain 18 μA syvässä lepotilassa
-
🔌 Älykäs virranhallinta:
-
Sisäinen SH1.25-2 paristoliitäntä
-
Integroitu litiumpariston hallintajärjestelmä (lataus/purkaus, ylilataussuoja, virran tunnistus)
-
Automaattinen USB/paristokytkentä saumattomaan käyttöön
-
🔹 Näyttö & Käyttöliittymä
-
🖥️ 1,9 tuuman TFT-LCD-näyttö170 (RGB) × 320 resoluutiolla, jopa 262K väriä
-
🔗 SH2.0-4P anturiliitäntä, yhteensopiva QuickLink-sarjan antureiden kanssa
🔹 Ympäristöolosuhteet
-
📦 Säilytys: -30℃ ~ 70℃, ≤45% RH
-
🌡️ Optimaalinen toiminta: -20℃ ~ 60℃, 55±10% RH
🔹 Kehitys & Yhteensopivuus
-
💻 Arduino-yhteensopiva valmiilla kehyksillä & kirjastoilla nopeaan prototyyppien tekoon
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| Pääpiiri | ESP32-S3R8 |
| LoRa-solmupiiri | SX1262 |
| Taajuus | 470~510MHz, 863~928MHz |
| Maksimi TX-teho | 21±1dBm |
| Maksimi vastaanottotarkkuus | -136dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, jopa 150Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth mesh |
| Laitteiston [Resource] | 7*ADC_1, 6*ADC_2, 11*Touch, 8M*PSRAM, 3*UART; 2*I2C; 2*SPI. jne |
| Muisti | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 16MB SiP Flash |
| Liitäntä | Type-C USB; 2*1.25 litiumparistoliitäntä; LoRa ANT(IPEX1.0); Wi-Fi ANT(IPEX1.0); 2*12*2.54 nastaliitin; SH1.0-4P anturiliitäntä. |
| Paristo | 3.3~4.2V litiumparistovirtalähde ja lataus. |
| Käyttölämpötila | -20 ~ 70 ℃ |
| Mitat | 60*25.4*10.19mm |
| Näyttö | Sisäänrakennettu 1,9 tuuman TFT-LCD-näyttö |
Kuvaus
Nastakartta
Mitat
Korkea kirkkaus

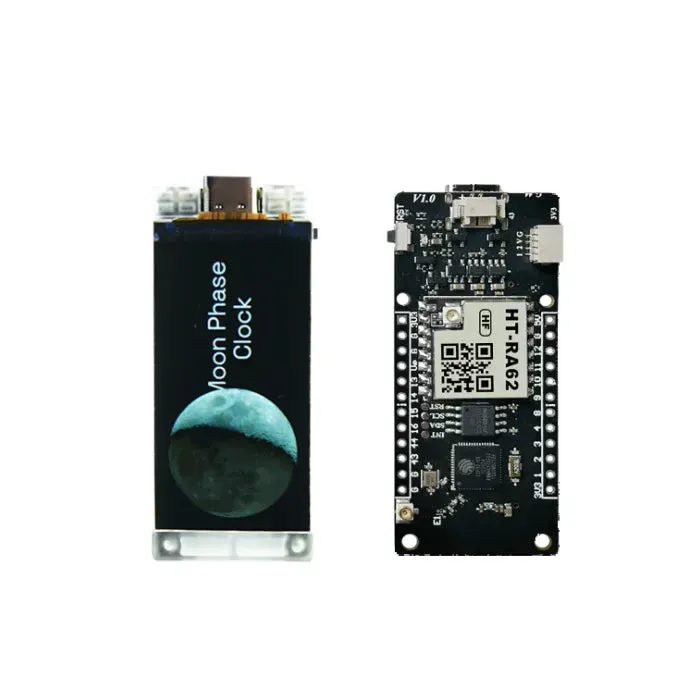

LoRa-moduuli on valinnainen
LoRa-moduulit ovat valinnaisia ja voivat vähentää merkittävästi kustannuksia, jos et tarvitse LoRa-moduulia.
Erittäin laajennettavissa
Vision Master T190:ssä on laaja valikoima nastoja ja laitteistoresursseja, jotka mahdollistavat laajan laajennettavuuden. SH1.0-4P -liitäntään voi suoraan kytkeä QuickLink-sarjan anturit.
Muovinen tukilevy
Läpinäkyvä muovinen tukialusta on asennettu piirilevyn ja näytön taajuuden väliin, mikä suojaa piirilevyn elektronisia komponentteja ja parantaa piirilevyn lämmönhajotusominaisuutta.
LoRa-moduuli on valinnainen
LoRa-moduulit ovat valinnaisia ja voivat vähentää merkittävästi kustannuksia, jos et tarvitse LoRa-moduulia.
Erittäin laajennettavissa
Vision Master T190:ssä on laaja valikoima nastoja ja laitteistoresursseja, jotka mahdollistavat laajan laajennettavuuden. SH1.0-4P -liitäntään voi suoraan kytkeä QuickLin
