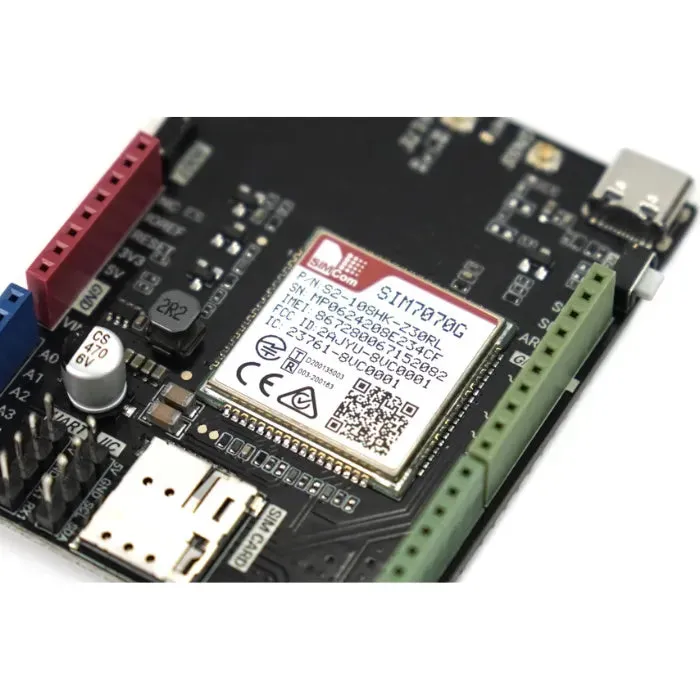

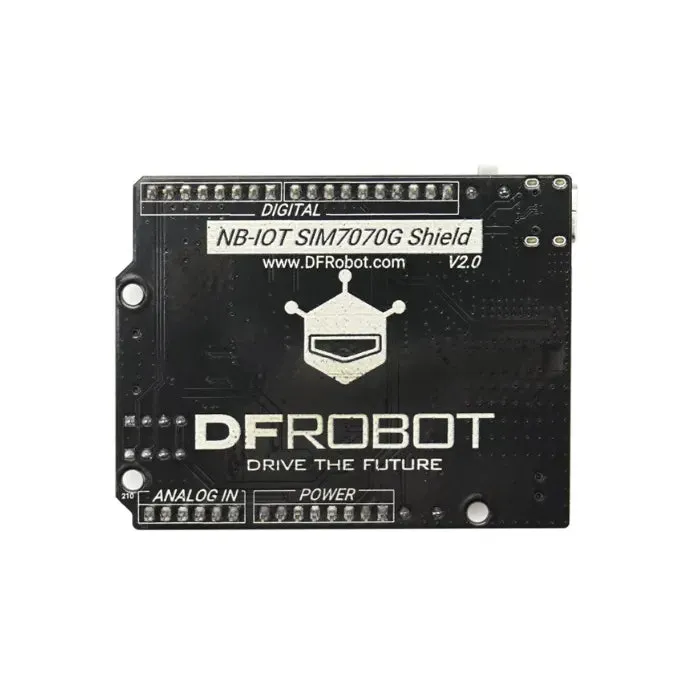

SIM7070G Arduino NB-IoT LTE GNSS -suojakilpi GPS-maailmanseurantaan

SIM7070G-laajennusschildi on maailmanlaajuisesti yhteensopiva NB-IoT/LTE/GPRS/GNSS-viestintämoduuli, joka on suunniteltu Arduinoa varten. Se tukee CAT-M, NB-IoT, GSM, EDGE ja GNSS-satelliittipaikannusta (GPS, GLONASS, Galileo, BeiDou). Se sopii erinomaisesti älylogistiikkaan, etävalvontaan, liikkuvaan seurantaan ja IoT-kehitykseen. Tämä monipuolinen NB-IoT-shieldi tarjoaa luotettavan maailmanlaajuisen taajuusalueen yhteyden mihin tahansa Arduino-shield-projektiin.

Tärkeimmät ominaisuudet

• Tukee CAT-NB/CAT-M/GSM/EDGE -taajuusalueita maailmanlaajuisesti universaaliin LTE CAT-M -yhteyteen

• Sisäänrakennettu GNSS-paikannus (GPS, GLONASS, Galileo, BD) tarkkaan GPS-seurantaan

• Integroitu AT-komentojoukko ja sisäänrakennettu ohjelmistokirjasto nopeaan käyttöönottoon Arduino-korteilla

• Ihanteellinen vähävirtaisiin, pieniviiveisiin ja keskikapasiteettisiin IoT-sovelluksiinNB-IoT-verkoissa

• Yhteensopiva Arduino-korttien ja IoT-laajennusschildien kanssa helpottamaan IoT-kehitystä

• Maailmanlaajuisesti sertifioitu: CE, FCC, AT&T, Deutsche Telekom jne. kansainväliseen langattomaan IoT-käyttöön

Tekniset tiedot

• Tulojännite: 7–12VDC vakaan Arduino-shieldin virransyötön varmistamiseksi

• Käyttöjännite: 5V

• SIM-tuki: 1,8V SIM-kortit (NB-IoT, CAT-M, 2G) tässä LTE-moduulissa

• GNSS-protokolla: NMEA GPS-paikannustietoja varten

• Rajapinnat: UART, USB, I2C, ADC, PCM

• Lepovirta: 0,8 mA; Valmiustila: 10 mA; PSM: 3,2 µA vähävirtaiseen käyttöön

• Käyttölämpötila: -40°C – +85°C teolliselle IoT:lle

Datan siirtonopeus

• Cat-M1: 589 Kbps DL / 1119 Kbps UL

• NB-IoT: 127 Kbps DL / 158,5 Kbps UL

• GPRS: 107 Kbps DL / 85,6 Kbps UL

• EDGE: 296 Kbps UL / 236,8 Kbps DL

Tyypilliset käyttökohteet

• ÄlykaupunkiratkaisutNB-IoT -yhteydellä

• Omaisuuden seuranta hyödyntäen GPS-seurantaa

• Etävalvonta maataloudessa/energiassavähävirtaisilla antureilla

• Ajoneuvon paikannus ja telemetria käyttäen LTE CAT-M -verkkoa

Projekti Kuinka käyttää SIM808 GPS/GPRS/GSM Shieldiä Arduinolle – DFRobot

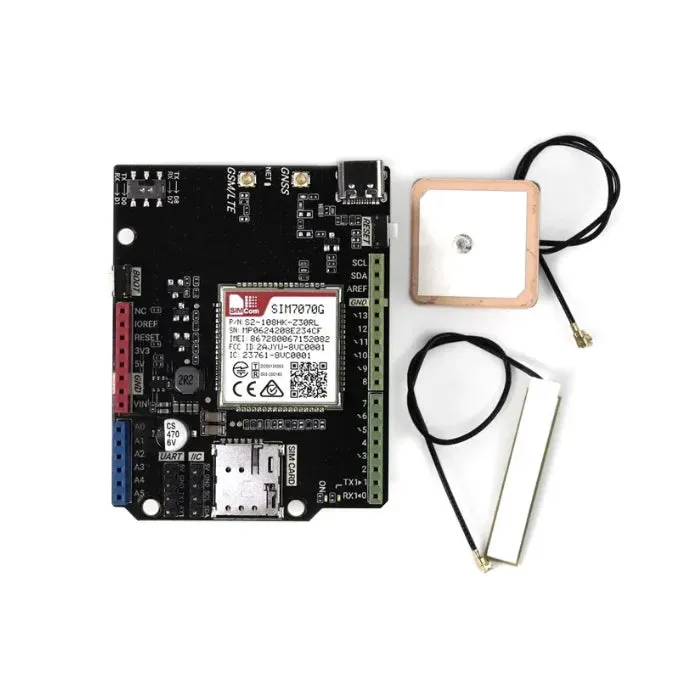

Toimituslista

• SIM7070G Arduino NB-IoT/LTE/GPRS Laajennussuoja x1

• GSM JousiantennI x1

• GPS Sisäinen antenni x1

Viite

Uuden version dokumentit (Tämä tuote):

SIM7070G Arduino NB-IoT Shield V2.0 Wiki

SIM7070G AT-komentojen käsikirja V1.07

Vanhan version dokumentit (Lopetettu):

SIM7000E Arduino NB-IoT Shield V1.0 Wiki

Laitteiston suunnittelutiedosto – Vanha versio

SIM7000E AT-komentojen käsikirja V1.01

Muut versiodokumentit:

SIM7000C Tekniset tiedot

SIM7000E Tekniset tiedot
