HELTEC Mesh-solmu T114 V2 nRF52840 SX1262 GPS Meshtastic LoRaWAN 868Mhz

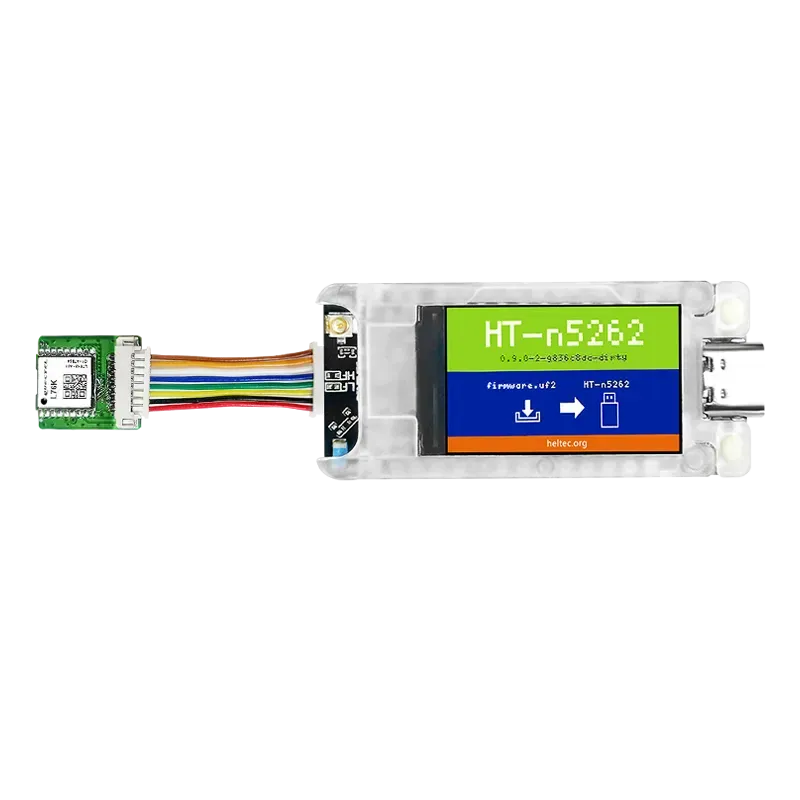

📡 HELTEC Mesh Node T114 on vähävirrankulutuksinen kehityskortti, joka perustuu nRF52840:een ja SX1262:een, tukien sekä LoRa:a että Bluetooth 5.0:aa. Monipuolisuutta ajatellen se integroi erilaisia virtaliitäntöjä (🔌 5V USB, 🔋 litiumakku ja ☀️ aurinkopaneeli), valinnaisen 1,14 tuuman TFT-näytön ja GPS-moduulituen, tarjoten tehokkaan pitkän kantaman viestintämahdollisuuden, erinomaisen laajennettavuuden ja vähävirtaisen suunnittelun. Tämä kortti sopii täydellisesti Meshtastic, LoRaWAN ja yleiseen IoT-kehitykseen.

🚀 Hyödynnä Heltec nRF52 -kehitysympäristöä ja kirjastoja aloittaaksesi nopeasti LoRa/LoRaWAN-projektisi tai käytä sitä alustana muiden avoimen lähdekoodin hankkeiden, kuten Meshtastic, ajamiseen.

🔧 Keskeiset parannukset Rev2.0:ssa:

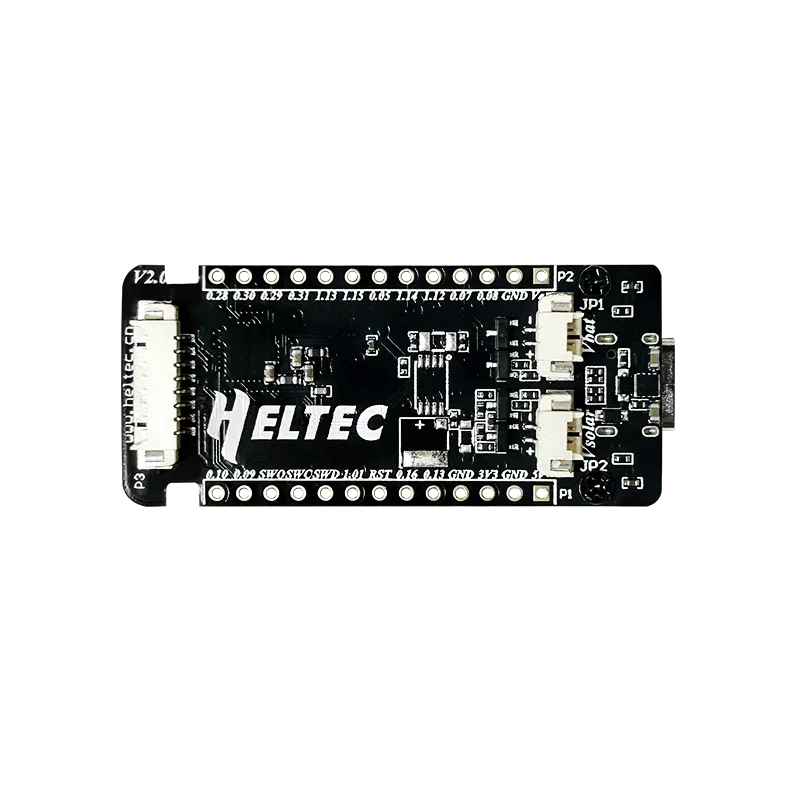

• 📶 Parannettu RF-suorituskyky: Piirilevy on päivitetty 4-kerroksisesta 6-kerroksiseksi, tarjoten täydellisemmän maatasopin sekä RF-osalle että kideoskillaattorille.
• ⚡ Parannettu signaalin eheys: Piiri käyttää nyt upotuskultausprosessia, mikä parantaa signaalin siirtoa.
• 📐 Optimoitu asettelu: Komponenttien sijoittelu ja RF-polun suunnittelu on optimoitu kuusikerroksiselle piirilevylle.
• 📡 Vähennetty häiriö: 2,4 GHz Bluetooth-antenni ja IPEX LoRa -antenni on suunnattu uudelleen lisäämään etäisyyttä ja minimoimaan häiriöt.
• 📨 Vakaat pitkät datapaketit: Korkeataajuuksinen Mesh Node T114 voi nyt luotettavasti lähettää pitkiä datapaketteja Meshtastic-verkoston ”Long_Fast”-kanavassa.

🌟 HELTEC Mesh Node T114 V2:n pääominaisuudet

• 🔗 Kaksinkertainen yhteys: MCU nRF52840 (Bluetooth), LoRa piiri SX1262.

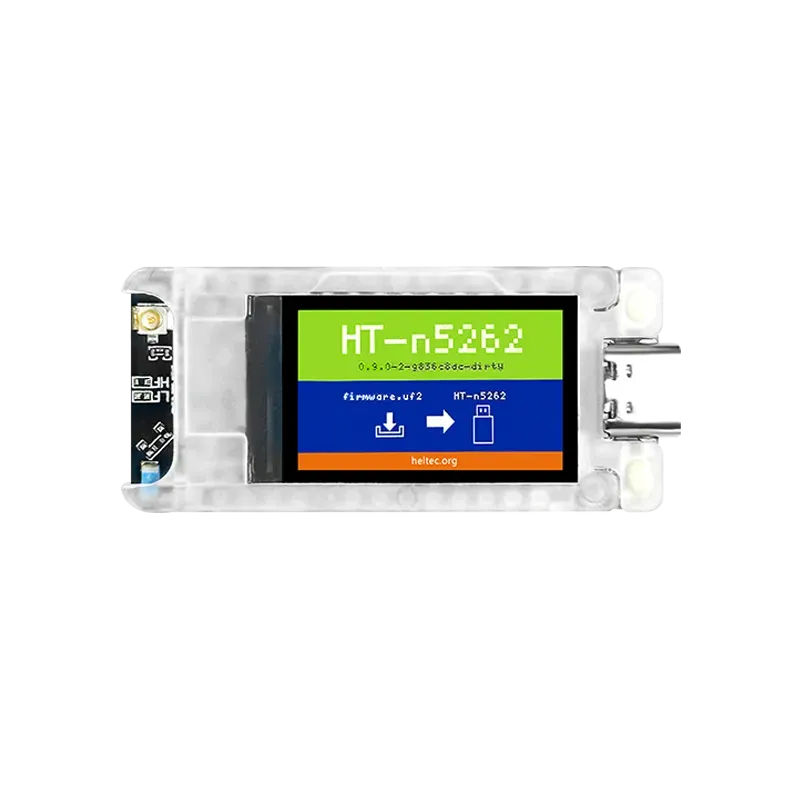

• 🖥️ Valinnainen näyttö: Tehokas näyttötoiminto sisäänrakennetulla 1,14 tuuman TFT-LCD-näytöllä (135(H)RGB x240(V) pistettä, jopa 262k väriä).
• 🌙 Erittäin alhainen virrankulutus: Syvä unetila, joka kuluttaa vain 11 uA.
• 🌡️ Laaja käyttöalue: Sopii ympäristöihin -20 ~ 70℃, 90 % RH (ei kondensoitumista).
• 🔌 Vankka liitäntä: Type-C USB -liitäntä jännitesäätimellä, ESD-suojauksella, oikosulkusuojalla ja RF-suojauksella.
• 🛠️ Arduino-yhteensopivuus: Yhteensopiva Arduino IDE:n kanssa; Heltec tarjoaa kattavat kehityskehykset ja kirjastot.
• 🔋 Joustavat virtavaihtoehdot: 1.25*2P LiPo-liitin, 1.25*2P aurinkopaneeliliitin.

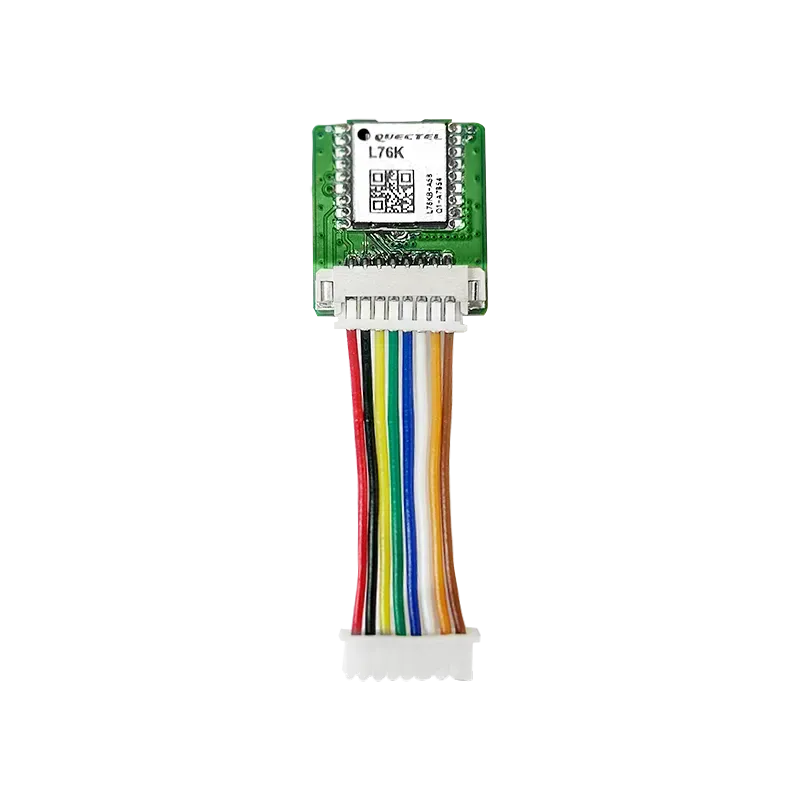

• 📍 GNSS-valmis: 1.25*8P GNSS-moduuliliitin GPS-integraatiota varten.

📊 HELTEC Mesh Node T114 V2:n tekniset tiedot

✨ Kohokohdat

• 🔌 Erittäin laajennettava: Sisältää useita virtaliitäntöjä: 5V USB, litiumakku, aurinkopaneeli. Tarjoaa runsaasti nastoja ja laitteistoresursseja.

• 🌙 Matala virrankulutus:Meshtastic matalan virrankulutuksen tilassa virta on vain 23uA. LoRaWAN syvän unen tilassa virta on vain 11uA.

• 📡 Tehokas viestintäkyky: Tukee LoRa ja Bluetooth 5.0. Tarjoaa valinnaisen 1,14 tuuman TFT-näytön ja GPS-moduulin.

• 🛡️ Suojasuunnittelu: Piirilevyn ja näytön väliin on asennettu läpinäkyvä muovinen tukialusta komponenttien suojaamiseksi ja lämmön haihduttamiseksi.

📍 Kiinnitä karttaan

📐 Mitat

❓ FAQ

• 🔧 Voiko laitteessa oleva 2,4 GHz antenni vaihtaa?
