FireBeetle 2 ESP32-E IoT-mikrokontrolleri liittimillä – Arduino IDE

DFRobot FireBeetle 2 ESP32-E on edistynyt IoT-mikrokontrolleri, joka perustuu ESP-WROOM-32E-moduuliin ja on varustettu kaksoisydin ECO V3 -siruilla, tarjoten parannetun vakauden, alhaisemman virrankulutuksen ja tehokkaan langattoman viestinnän. Monipuolisena ESP32-kehitysalustana se tukee WiFi + Bluetooth -kaksoistilaa, USB-C-latausta ja Arduino-ohjelmointia, tehden siitä ihanteellisen älykoti-automaatioon, puettaviin laitteisiin, tee-se-itse IoT-järjestelmiin ja langattomiin antureihin.

Kompaktin lävistystulppasuunnittelun ansiosta levy sopii täydellisesti sulautettuihin sovelluksiin ja tukee runsasta I/O-valikoimaa, mukaan lukien UART, I2C, SPI ja muita. Olitpa kehittäjä tai harrastaja, joka käyttää ESP32-E-moduulia, se tarjoaa joustavuutta ja suorituskykyä vähäisellä virrankulutuksella mihin tahansa Arduino ESP32 -projektiin.

Kuva 1. Levyn yleiskatsaus

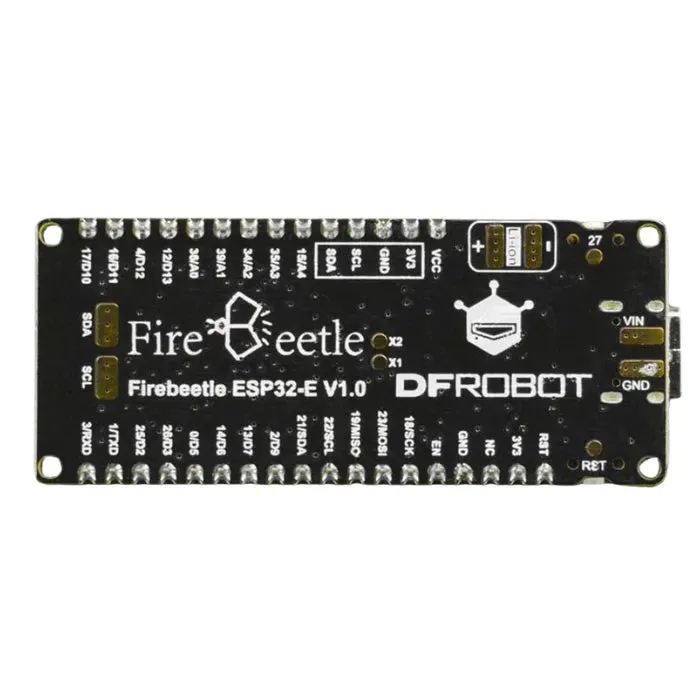

Kuva 2. Pinnijärjestys

Espressif on äskettäin julkaissut yhden wafer-tason muutoksen ESP32-sarjan tuotteisiin (ECO V3). Alla ovat pääasialliset suunnittelumuutokset ECO V3 -sarjan siruissa ESP32 WiFi Bluetooth -sovelluksillesi:

1. PSRAM-välimuistivirheen korjaus: Korjattu ”Kun suoritin käyttää ulkoista SRAM-muistia tietyssä järjestyksessä, voi esiintyä luku- ja kirjoitusvirheitä”.

2. Korjattu ”Kun jokainen suoritin lukee samanaikaisesti tiettyjä eri osoitealueita, voi esiintyä lukuvirhe.”

3. Optimoitu 32 768 KHz kideoskillaattorin vakaus, asiakkaalta raportoitiin, että ECO V1 -laitteistolla on pieni todennäköisyys, ettei 32 768 KHz kideoskillaattori käynnisty kunnolla.

4. Korjattu: Vikatilanteiden aiheuttamat ongelmat turvallisen käynnistyksen ja flash-salauksen kanssa on korjattu.

5. Parannus: CAN-moduulin tukema minimibittinopeus muutettu 25 kHz:stä 12,5 kHz:iin.

Tärkeimmät ominaisuudet

• ESP32-E kaksiytiminen mikrokontrolleri (ECO V3) parannetulla PSRAM-stabiilisuudella ja vikasuojaustoiminnoilla IoT-kehitykseen

• Tukee WiFiä (802.11 b/g/n/e/i/k/r) jopa 150 Mbps ja Bluetooth v4.2 -yhteyttä

• USB-C-virtalähde, sisäänrakennettu latauspiiri ja PH2.0-litiumakkuliitäntä tälle IoT-mikrokontrollerille

• Erittäin alhainen virrankulutus: keskimäärin 2 mA, syväuni 10 µA, ihanteellinen paristokäyttöisiin ESP32-kehityskorttiprojekteihin

• RGB-LED, GDI-näyttöportti ja kortin sivupainike käyttäjävuorovaikutukseen ESP32-E:n kanssa

• Esijuotettu liitinversio plug-and-play-yhteensopivuuteen Arduino ESP32 -kokoonpanojen kanssa

• Yhteensopiva Arduinon, MicroPythonin ja Scratchin kanssa (tuleva tuki)

• Ihanteellinen integroitavaksi Gravity-antureiden, IFTTT-alustojen ja puettavien IoT-mikrokontrolleriprojektien kanssa

Tekniset tiedot

Suoritin	Tensilica LX6 -kaksiytiminen, 240 MHz ESP32-kehityskortti
Flash-muisti	4MB
SRAM-muisti	520KB
Digitaalinen I/O	10
Analoginen tulo	5
Liitännät	UART x1, SPI x1, I2C x1 (ESP32-E)
Wi-Fi-protokollat	802.11 b/g/n/e/i/k/r (ESP32 WiFi Bluetooth)
Bluetooth-protokollat	v4.2 BR/EDR, BLE
Käyttöjännite	3,3V
Tulojännite	3,3 V–5,5 V
Käyttölämpötila	-40℃ – +85℃

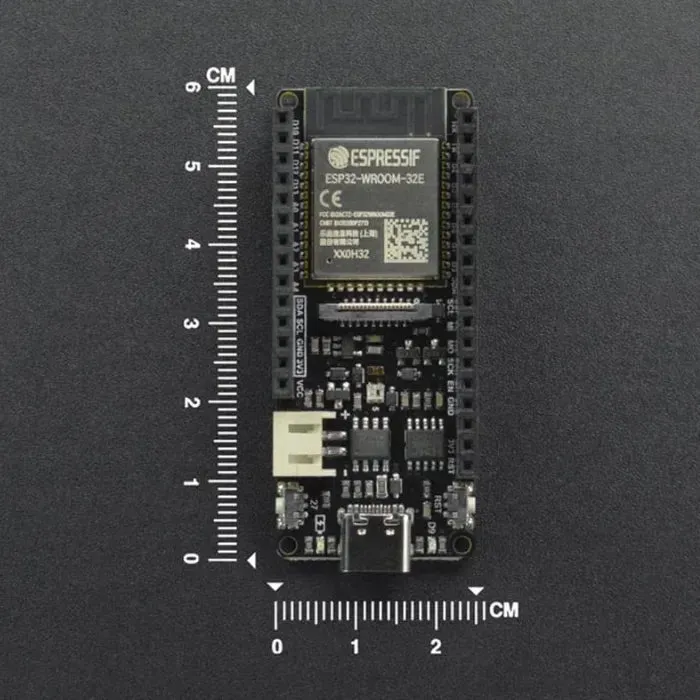

Moduulin koko	25,4 mm × 60 mm / 1″ × 2,36″
Kiinnitysreiän sisähalkaisija	2 mm
Paino	23 g

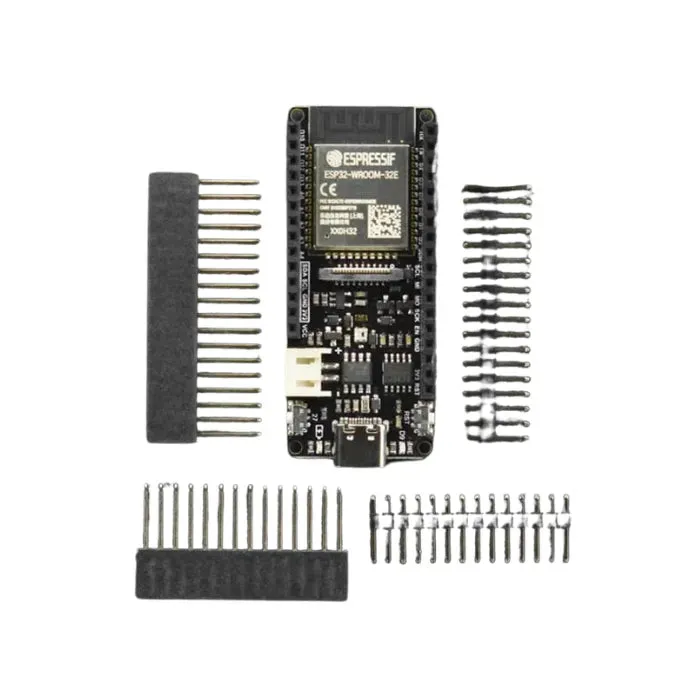

Mitä laatikossa on

• 1x FireBeetle 2 -kortti ESP32-E:llä (liittimellä)

• 1x 18-nastainen 2,54 mm:n nastaliitin (uros)

• 1x 18-nastainen 2,54 mm:n nastaliitin (naaras)

• 1x 14-nastainen 2,54 mm:n nastaliitin (uros)

• 1x 14-nastainen 2,54 mm:n nastaliitin (naaras)

Yhteensopivuustiedote

Huomioithan: FireBeetle 2 ei ole yhteensopiva alkuperäisten FireBeetle-suojien tai niiden laajennuskorttien kanssa eri nastajärjestelyjen ja mittojen vuoksi.

Viite

Tuotteen wiki
