HT-CT62 on monipuolinen LoRa/LoRaWAN -solumoduuli, joka on suunniteltu pitkän kantaman viestintään, alhaiseen virrankulutukseen, korkeaan herkkyyteen ja kustannustehokkuuteen. Moduulissa on ESP32-C3FN4 (32-bittinen RISC-V-arkkitehtuuriin perustuva mikroprosessori) ja Semtech LoRa -vastaanotin (SX1262), ja se yhdistää 2,4 GHz Wi-Fi- ja LoRa-kaksitilaisen langattoman viestinnän. HT-CT62:n pieni koko ja leimasinrei’itetty pakkaus tekevät siitä ihanteellisen älykaupunkeihin, älytiloihin, älykoteihin, Meshtastic-sovelluksiin ja yleisiin IoT-projekteihin. Tukien sekä LoRaWAN– että mukautetut LoRa-toteutukset, se on tehokas työkalu IoT-kehittäjille.
Pääominaisuudet
- Mikroprosessori: ESP32-C3FN4 (RISC-V-arkkitehtuuri 32-bittinen, päätaajuus jopa 160 MHz)
- Integroitu WiFi-verkko, sisäinen Wi-Fi, IPEX-liitin.
- Tukee Arduino-kehitysympäristöä.
- LoRaWAN 1.0.2 -tuki.
- Erittäin alhainen virrankulutus, 10uA syvässä lepotilassa.
- 1,27 mm leimasinreunasuunnittelu SMT (Surface Mount Technology) -integraatiota varten.
- Erinomainen impedanssin sovitus pitkän kantaman viestintään.
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| Pääpiiri | ESP32-C3FN4 (32-bittinen @ RISC-V-arkkitehtuuri) |
| WiFi | 802.11 b/g/n, jopa 150 Mbps |
| LoRa Piirisarja | SX1262 |
| Taajuus | 470~510 MHz, 863~928 MHz |
| Maks. lähetysvoima | 21±1 dBm |
| Maks. vastaanoton herkkyys | -134 dBm |
| Laitteiston resurssit | 5*ADC1+1*ADC2; 2*UART; 1*I2C; 3*SPI; 15*GPIO; ym. |
| Muisti | 384KB ROM; 400KB SRAM; 8KB RTC SRAM; 4MB SiP Flash |
| Liitännät | 2.4G ANT (IPEX1.0); LoRa ANT (IPEX1.0); 2*11*1.27 mm välein leimasinreiät |
| Virrankulutus | Syvä lepotila 10uA |
| Käyttölämpötila | -40~85 ℃ |
| Mitat | 17,78 * 17,78 * 2,8 mm |
Kohokohdat
- Leimasinreunasuunnittelu: 1,27 mm leimasinreunasuunnittelu mahdollistaa suoran integroinnin sovelluspiiriisi SMT-prosessien avulla.
- Arduino-yhteensopiva: Laajat siirto- ja kehitystyöt takaavat saumattoman tuen Arduino IDE:lle, mahdollistaen vakaan toiminnan LoRaWAN-protokollan kanssa.
- Erinomainen suorituskyky: Erinomainen impedanssin sovitus ja tehokas LoRa -piirisarja takaavat pitkän kantaman ja luotettavan viestinnän.
- Alhainen virrankulutus: Ihanteellinen paristokäyttöisiin sovelluksiin, syvä lepotilan virta on vain 10uA.

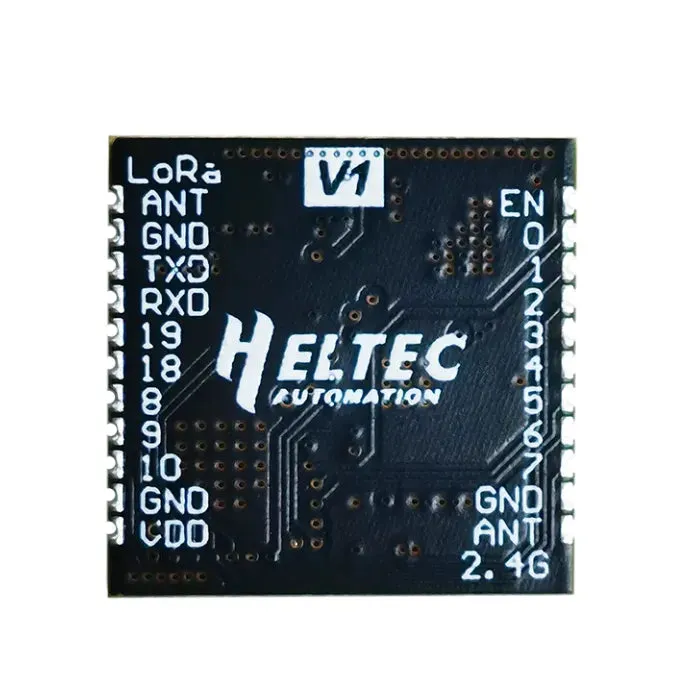

Nastakartta
UKK
- Oma sarjaporttini ei tulosta tietoja: Käytettäessä USB-Serial-työkalua, yhdistä laitteen sarjaportin nastoihin 20/21 tai käytä nastoja 17/18, kun yhdistät suoraan USB:n kautta.
- LoRa-signaalini heikkeni hitsauksen jälkeen: Korkea lämpötila saattaa aiheuttaa laitteen suojakuoren siirtymisen, mikä johtaa oikosulkuun.
- En löydä levyä levyjen hallinnasta: Valitse Wireless Mini Shell.
Pakkauslista
Oletuspakkauksen sisältö (ilman valinnaisia lisävarusteita) sisältää:
| Tuote | Määrä |
|---|---|
| HT-CT62 | x1 |
