HELTEC WiFi LoRa 32 V4.3.1 on seuraavan sukupolven ESP32-S3 + SX1262 LoRa-kehityskortti, suunniteltu pitkäkantaisiin, vähävirtasiin langattomiin projekteihin. Tämä laitteistoversio on V4.3.1, ja tämä versiotieto on tärkeä, koska laitteisto 4.3.1 tukee Meshtasticia ja MeshCorea oikealla firmware-polulla tälle piirilevyjen sukupolvelle. Se sopii erinomaisesti Meshtasticiin, MeshCoreen, LoRaWANiin, verkon ulkopuoliseen viestintään, aurinkovoimaisiin reitittimiin, yksityiseen mesh-viestintään ja GNSS-toimintoisiin LoRa-sovelluksiin.
Tehostettu ESP32-S3R2:lla ja SX1262:lla, levy yhdistää Wi-Fi:n, Bluetooth 5 / BLE / Bluetooth Meshin ja LoRan kompaktissa kehittäjäystävällisessä muodossa. 2MB PSRAM:n, 16MB ulkoisen Flashin, jopa 28 dBm LoRa-lähetystehon, aurinkosisääntulon, GNSS-laajennuksen ja optimoidun paristonhallinnan ansiosta se sopii erityisesti Meshtastic-solmuille, MeshCore-solmuille, LoRaWAN-antenniverkoille, ulkoisille välisolmuille, älykkäälle maataloudelle, etätelemetrialle ja vähävirtakenttäsovelluksille.
Ominaisuudet
- Perustuu ESP32-S3R2:een ja SX1262:een, tukien Wi-Fi b/g/n, BLE, Bluetooth Meshin ja LoRa-yhteydet.
- Laitteistoversio 4.3.1, sopiva sekä Meshtastic– että MeshCore-käyttöön oikealla V4.3.x firmware-polulla.
- 2MB PSRAM ja 16MB ulkoinen Flash-muisti, tehden siitä kykenevämmän käyttöliittymiltään raskaampiin ja monimutkaisiin järjestelmiin.
- Korkean tehon LoRa-versio jopa 28 ±1 dBm, tarjoten tälle piirilevylle vahvan kantaman reitittimille ja kenttäsolmuille.

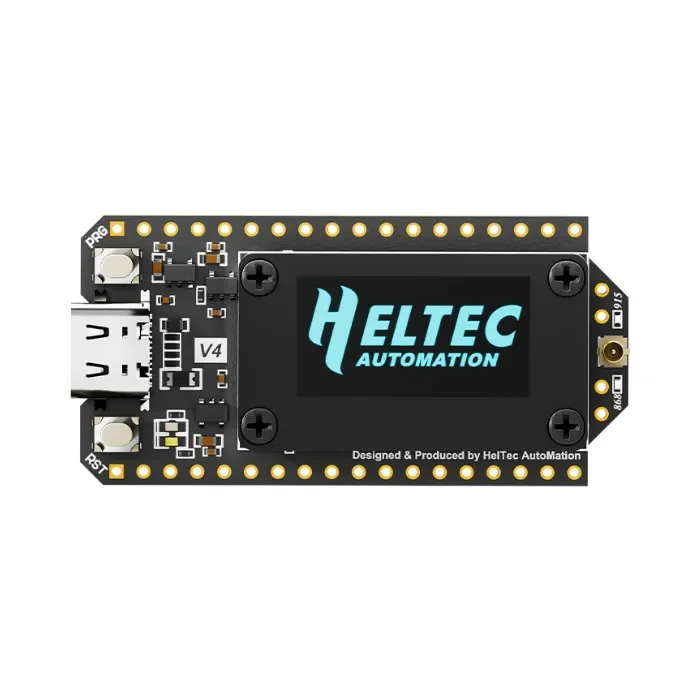

- PC-kotelo suojaa OLED-näyttöä ja integroi FPC 2.4G antennin.

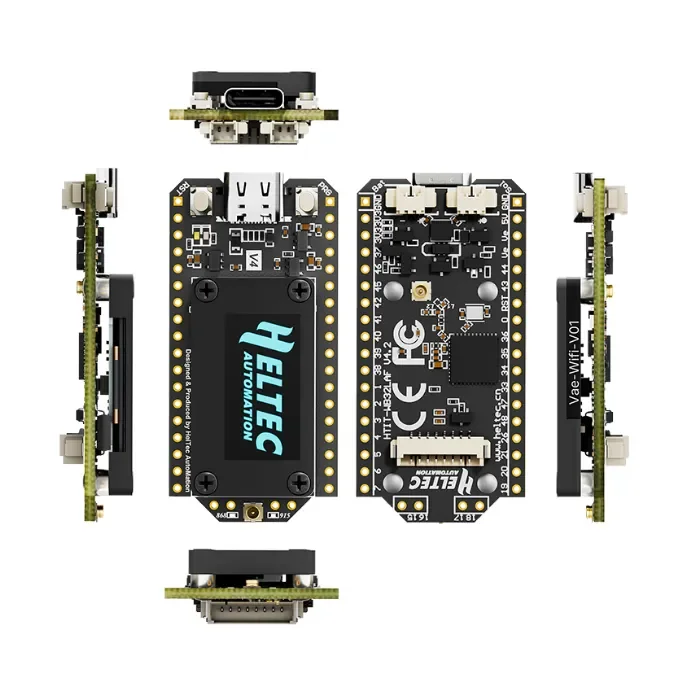

- Muoto ja nastayhteensopivuus WiFi LoRa 32 V3:n kanssa, samalla lisäten enemmän liitäntöjä ja parannettua nastojen pinnoitusta.
- Lisätty SH1.25-2P aurinkopaneeliliitäntä ja SH1.25-8P GNSS-liitäntä.
- Optimoitu litiumpariston hallinta vähävirtaisiin ja aurinkoavusteisiin käyttökohteisiin.
- Alle 20uA:n vähävirtainen tila, tehden siitä käytännöllisen pitkäkestoisiin paristoprojekteihin.
Tekniset tiedot
| Laitteistoversio | V4.3.1 |
| Mikrokontrolleri | ESP32-S3R2 (Xtensa 32-bittinen LX7 kaksiytiminen prosessori) |
| LoRa-piiri | SX1262 |
| Taajuus | Korkeatehoinen versio: 863–928 MHz; matalatehoinen versio: 433 / 470–510 / 863–928 MHz |
| Maksimilähetysteho | Korkeatehoinen: 28 ±1 dBm; matalatehoinen: 21 ±1 dBm |
| Maksimi vastaanottotarkkuus | -137dBm @ SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, jopa 150Mbps |
| Bluetooth | Bluetooth LE, Bluetooth 5, Bluetooth Mesh |
| Muisti | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash |
| Laitteiston resurssit | 7 x ADC1, 2 x ADC2, 7 x kosketus, 3 x UART, 2 x I2C, 2 x SPI ja lisää |
| Liitännät | Type-C USB; 1,25 x 2 nastainen litiumakku; 1,25 x 2 nastainen aurinkosähkö; 1,25 x 8 nastainen GNSS; LoRa ANT (IPEX1.0); 2,4G ANT (IPEX1.0) |
| Akun käyttöalue | 3,3V–4,4V litiumakku |
| Käyttölämpötila | -20–70 °C |
| Mitat | 51,7 x 25,4 x 10,7 mm |
Sovellukset
- Meshtastic-verkkosolmu kannettaviin, katolle, reitittimeen ja aurinkokäyttöisiin toistinasennuksiin.
- MeshCore-solmu yksityiseen verkon ulkopuoliseen viestintään laitteistoversiolla 4.3.1 yhteensopivalla laiteohjelmistolla.
- LoRaWAN-anturisolmu älymaatalouteen, telemetriaan ja teollisuuden valvontaan.

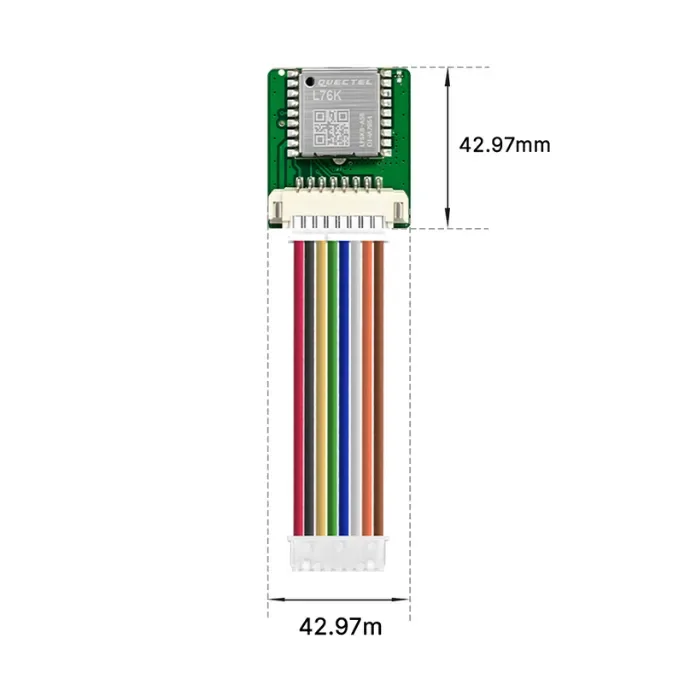

- GNSS-toiminnallinen seurain SH1.25-8P GNSS-liitännällä ja valinnaisilla GPS-lisälaitteilla.
- Etä sääasema tai ulkoreititin aurinkoliitännän ja akunhallintalaitteiston avulla.
- Yleinen ESP32-S3 + LoRa -kehitys Arduino-, PlatformIO-, ESP-IDF- ja MicroPython-työnkuluissa.
Muu sisältö
Miksi laitteistoversio 4.3.1 on tärkeä
Tätä levyä ei tule käsitellä yleisenä ”V4”-laitteena. Todellinen laitteistoversio on 4.3.1, ja se versio tulee valita laiteohjelmistoa, flasher-työkaluja ja ekosysteemikuvia valit
