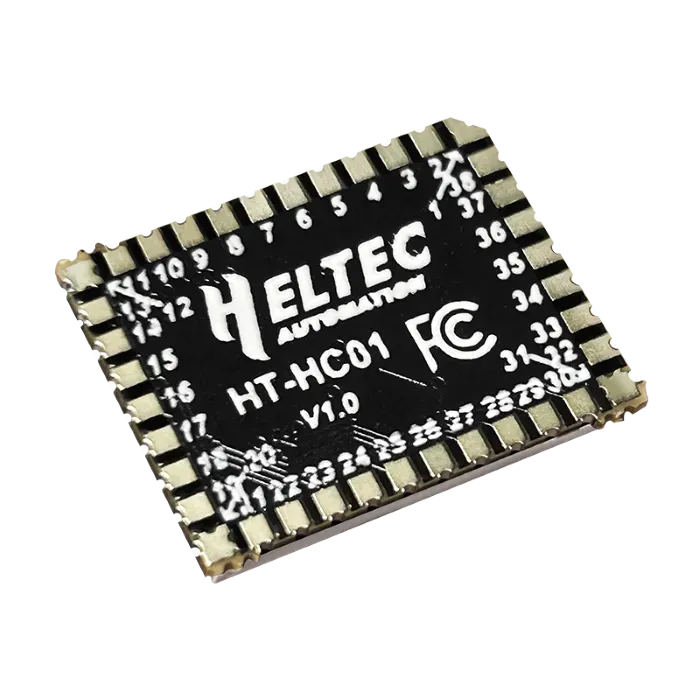

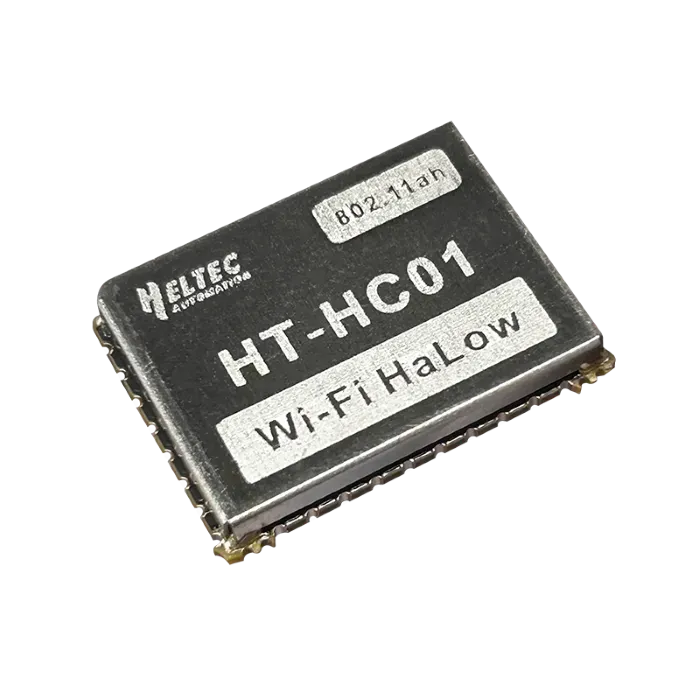

HT-HC01 on kompakti, suorituskykyinen Wi-Fi HaLow -moduuli, joka on suunniteltu pitkän kantaman, vähävirtaisiin IoT-sovelluksiin. Toimii 902–928 MHz sub-1 GHz -alueella ja on yhteensopiva IEEE 802.11ah -standardin kanssa, tarjoten tiedonsiirtonopeudet jopa 32,5 Mbps @ 8 MHz ja tukee lähetysetäisyyksiä 1–2 km. Varustettu pienellä LLC-paketilla ja 38 liitinpinnillä, se integroituu helposti erilaisiin piirilevyihin. Moduuli sisältää ultrapitkän kantaman PA:n, korkealinjaisen LNA:n, lähetin/vastaanotin-kytkimen ja 32 MHz kideoskillaattorin, mikä yksinkertaistaa Wi-Fi HaLow -yhteyksiä ulkoisille isännille. Sen vähävirtainen suunnittelu tukee horrostiloja ja on ihanteellinen paristokäyttöisiin laitteisiin, pidentäen pariston käyttöikää. Rajapintojen, kuten SDIO 2.0:n ja UARTin, sekä integroidun DC-DC-muuntimen tukemana jännitealueella 3,0 V – 3,6 V, HT-HC01 on monipuolinen ratkaisu sovelluksiin kuten älykodit, teollisuusautomaatio, omaisuuden seuranta ja muut.
Pääominaisuudet
- Pitkän kantaman lähetys, jopa 1 km tai pidemmälle näkyvällä etäisyydellä.
- Kanavan kaistanleveysvaihtoehdot 1/2/4/8 MHz.
- Tukee Sub-1 GHz taajuusalueita, taajuusalue: 902~928 MHz.
- Maksimilähtöteho: 21dBm.
- Horrostila (sisäinen / ulkoinen herätys).
- 802.11ah OFDM PHY tukee WFA HaLow -sertifiointia.
- 802.11ah MAC tukee WFA HaLow -sertifiointia.
- Korkea tiedonsiirtonopeus, yksikanavainen maksiminopeus 32.5 Mbps @ 8 MHz tai 15 Mbps @ 4 MHz kanavalla.
- Laaja valikoima suojausominaisuuksia.
- Tuki erilaisille käyttöliittymävaihtoehdoille, mukaan lukien SDIO 2.0, 2* UART.
- 1.27mm leimasinreikämuotoilu, helppo integroida.
- Integroitu DC-DC-muunnin, joka tukee 3.0V – 3.6V jännitesyöttöä.
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| Pääpiiri | MM6108IQ |
| Virtalähde | 3.0~3.6V |
| HaLow-standardi | IEEE 802.11ah |
| Kaistanleveys | 1/2/4/8MHz |
| Käyttöliittymä | 38 nastan liitin |
| Pin-paketti | LLC |
| Käyttölämpötila | -40 ~ 85℃ |
| Käyttökosteus | 10%～90%, ei kondensoitumista |
| Mitat | 18,5*14*26mm |
| Tiedonsiirtonopeus | 32,5 Mbps @ 8 MHz |
| Näyttö | sisäänrakennettu 1,14 tuuman TFT-LCD-näyttö |
Sovellus
Wi-Fi HaLow voidaan saumattomasti integroida perinteisiin Wi-Fi- tai Ethernet-verkkoihin, ja se sopii useimpiin IoT-skenaarioihin, erityisesti niihin, jotka vaativat pitkän kantaman nopeaa tiedonsiirtoa.
- Älykäs koti ja kaupunki
- Teollisuuden automaatio-ohjaus
- Omaisuuden hallinta ja seuranta
- WiFi-HaLow-portti ja läheisyysanturit
- Vanhan laitteen tiedon päivitys
- Wi-Fi/Ethernet/Wi-Fi_HaLow laajennus ja siltaaminen
- Maaseudun internet-yhteys ja LAN-rakentaminen
- WiFi HaLow -laitteiden kehitys
- Etäkameravalvonta ja verkon katvealueiden kattavuus
- Perinteisten laitteiden digitaalinen muutos
Kuvaus

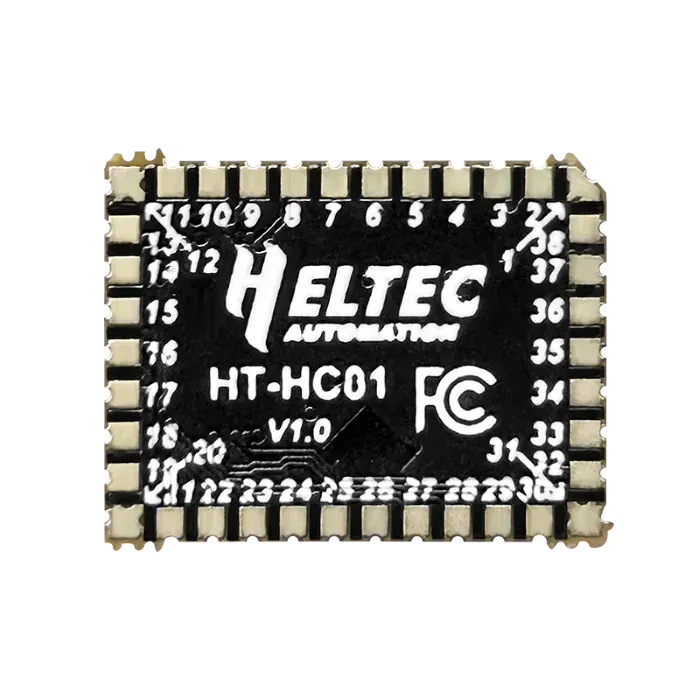

Pinnikartta
Korkea valoisuus
LLC-kapselointi
- pieni koko ja runsaat pinnit, helppo integroida monenlaisiin piirilevyihin
- yksinkertaistaa Wi-Fi HaLow -yhteyden muodostamista ulkoisiin isäntäjärjestelmiin sovelluksia varten
Pitkän kantaman tiedonsiirto
- jopa 1 km tai pidemmälle näkyvyyden rajoissa
- Korkea tiedonsiirtonopeus, yksikanavainen maksiminopeus 32,5 Mbps @ 8 MHz tai 15 Mbps @ 4 MHz kanavalla
tehokas laitteisto
- Tuki erilaisille liitäntävaihtoehdoille, mukaan lukien SDIO 2.0, 2* UART
- Integroitu DC-DC-muunnin, joka tukee 3,0 V – 3,6 V jännitesyöttöä
Mitat
Usein kysytyt kysymykset
Mitkä ovat SDIO-isäntäjärjestelmän vaatimukset？
- Isäntäjärjestelmän tulisi tukea
