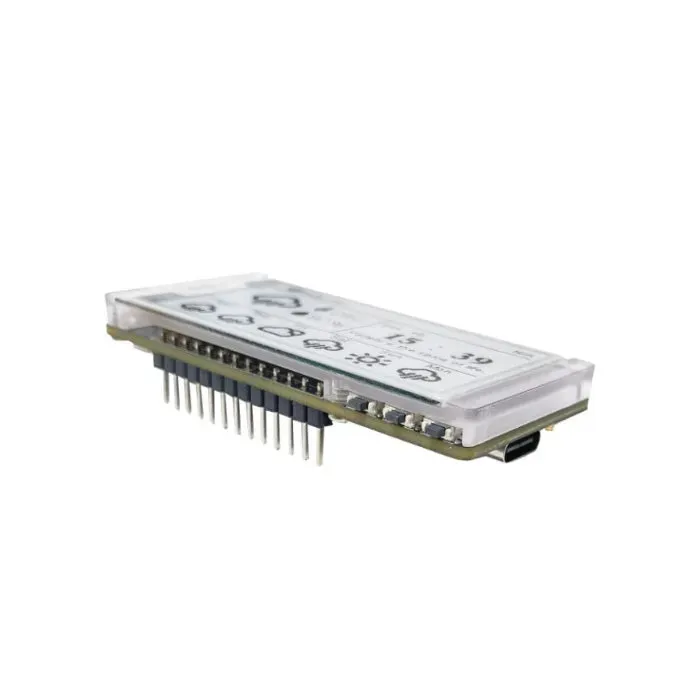

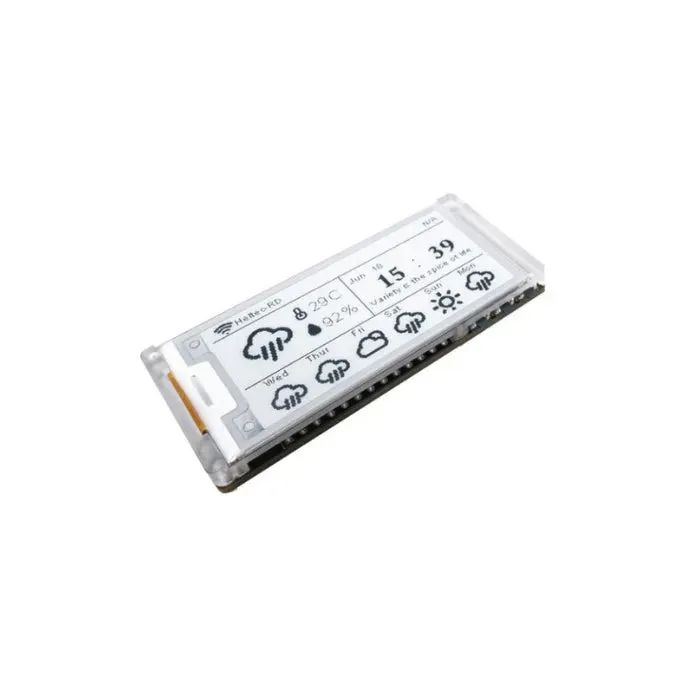

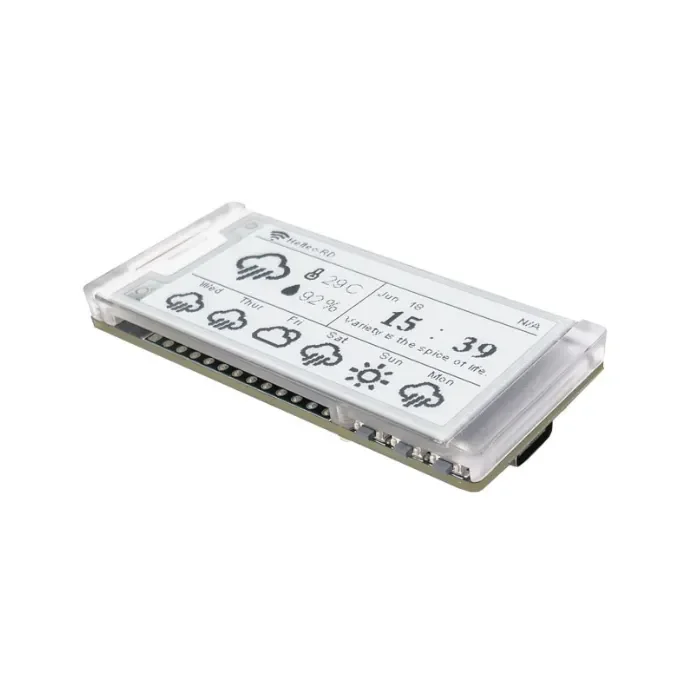

HELTEC Vision Master E213 (HT-VME213) on kompakti ja monipuolinen E-Ink-kehityspaketti, joka perustuu ESP32-S3-mikrokontrolleriin ja on suunniteltu vähävirtaisiin langattomiin näyttösovelluksiin. Se tukee useita langattomia viestintäprotokollia, kuten Bluetoothia, Wi-Fiä ja LoRaa, mahdollistaen joustavan käyttöönoton IoT:ssa, älykkäissä opasteissa ja etäanturiverkoissa.
Varustettu oletuksena 2,13-tuumaisella mustavalkoisella E-Ink-näytöllä, Vision Master E213 tarjoaa erittäin matalan virrankulutuksen ja voi säilyttää näytön sisällön jopa 180 päivää ilman virtaa, mikä tekee siitä ihanteellisen paristokäyttöisiin tai energiarajoitteisiin ympäristöihin. Levy on täysin yhteensopiva suosittujen kehitysalustojen kuten Arduinon, PlatformIO:n ja MicroPythonin kanssa, mahdollistaen kehittäjille nopean prototypoinnin ja sovellusten käyttöönoton, kuten sähköiset hyllynmerkinnät, tunnisteet ja tilaindikaattorit.
Custom-laiteohjelmiston tukemisen lisäksi HELTEC Vision Master E213 pystyy ajamaan avoin lähdekoodi -projekteja kuten Meshtasticia, mikä tekee siitä käytännöllisen valinnan LoRa-mesh-solmujen rakentamiseen visuaalisella palautteella. Sen yhdistelmä E-Ink-näyttöä, moniprotokollista langatonta yhteyttä ja kehittäjäystävällistä ekosysteemiä tekee siitä tehokkaan työkalun interaktiivisten, vähävirtaisten IoT-ratkaisujen luomiseen.
⚠️Huom: Flashataksesi Meshtastic-laiteohjelmistonHELTEC Vision Master E213:lle, varmista, että käytät versiota 2.7.0 tai uudempaa täyden yhteensopivuuden ja vakaan suorituskyvyn takaamiseksi.
HELTEC Vision Master E213:n ominaisuudet
- ESP32-S3R8 MCU, tukee Wi-Fiä ja BLE:tä.
- LoRa-moduuli on valinnainen, yhteensopiva Mashtasticin kanssa.
- Matala virrankulutus, 20uA syvässä lepotilassa, jatkuva näyttö 180 päivää sähkökatkon jälkeen.
- Sisäinen SH1.25-2 paristoliitäntä, integroitu litiumpariston hallintajärjestelmä (latauksen ja purkauksen hallinta, ylilataussuoja, paristovirtatunnistus, USB/paristovirran automaattinen kytkentä).

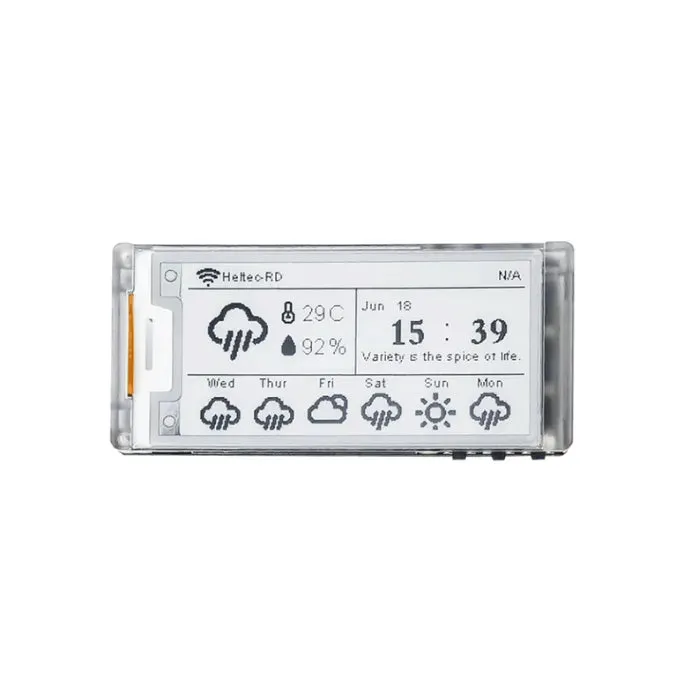

- Sisäinen 2,13 tuuman 250 x 122 pikselin näyttö, tuki osittaiselle päivitykselle.
- Säilytysolosuhteet: -25 ~ 70 ℃, ≤45 % RH.
- Optimaalinen käyttöolosuhde: 0~50 ℃, 55±10 % RH.
- 2*SH2.0-4P anturiliitäntä on täydellisesti yhteensopiva QuickLink-sarjan antureiden kanssa.
- Yhteensopiva Arduinon kanssa, tarjoamme kehys- ja kirjastotukea.
HELTEC Vision Master E213:n tekniset tiedot
| Parametrit | Kuvaus |
|---|---|

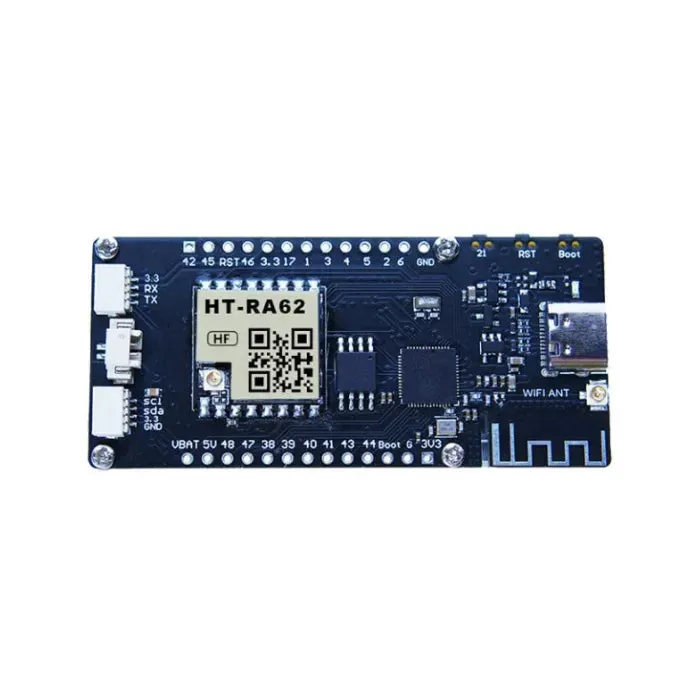

| Pääpiiri | ESP32-S3R8 |
| LoRa-solmupiiri | SX1262 |
| Taajuus | 470~510 MHz, 863~928 MHz |
| Maks. lähetysvoima | 21±1 dBm |
| Maks. vastaanottosensitiivisyys | -136 dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, jopa 150 Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Laitteistoresurssit | 6*ADC_1, 1*ADC_2, 6*Kosketus, 8M*PSRAM, 3*UART; 2*I2C; 2*SPI. jne. |
| Muisti | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 16MB SiP Flash |
| Liitännät | Type-C USB; 2*1,25 litiumparistoliitäntä; LoRa ANT(IPEX1.0); Wi-Fi ANT(IPEX1.0); 2*18*2,54 nastaliitin; 2*SH2.0-4P anturiliitäntä. |
| Paristo | 3,7 V litiumparistovirtalähde ja lataus |
| Käyttölämpötila | -20 ~ 70 ℃ |
| Mitat | 66,75*30,41*10 mm |
| Näyttö | 2,13 tuuman mustavalkoinen E-Ink-näyttö |
Kuvaus
Nastakartta
Mitat
Korkea valo
LoRa-moduuli on valinnainen
LoRa-moduulit ovat valinnaisia ja voivat vähentää kustannuksia merkittävästi, jos LoRa-moduulia ei tarvita.
Erittäin laajennettavissa
HELTEC Vision Master E213 tarjoaa laajan valikoiman GPIO-nastoja ja laitteiston laajennusliitäntöjä</stron
