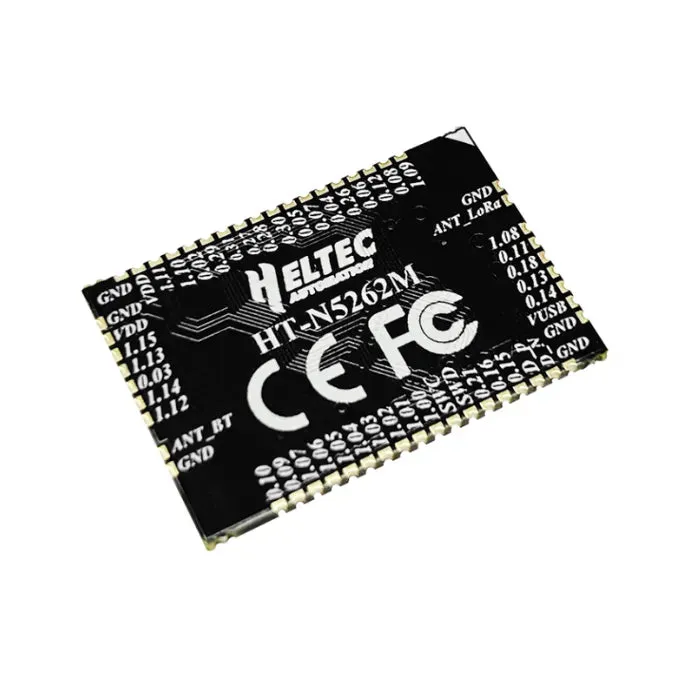

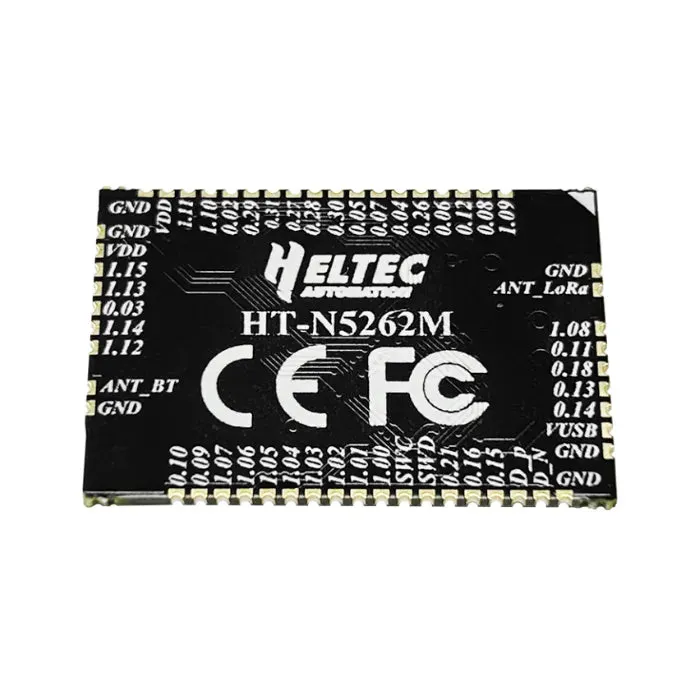

Mesh Node 5262M on moduuli, joka perustuu nRF52840- ja SX1262-piireihin ja tukee sekä Bluetooth- että LoRa-viestintätiloja. Se tarjoaa laajan valikoiman nastoja ja liitäntöjä, ja siinä on 1,27 mm:n askelvälin leimausreikämuotoilu, mikä tekee siitä kompaktin ja helpon integroida piirilevyysi. Siinä on tehokkaat pitkän kantaman viestintäominaisuudet, skaalautuvuus ja matalan virrankulutuksen suunnittelu, jotka tekevät siitä erinomaisen monenlaisissa sovellusympäristöissä, kuten älykaupungeissa, maatalouden valvonnassa, logistiikan seurannassa jne. Sitä voidaan ohjelmoida Arduino IDE:n, PlatformIO:n tai MicroPythonin kautta. Voit käyttää sitä suoraan LoRa/LoRaWAN-kehitykseen yhdessä Heltec nRF52 -kehys- ja kirjastojen kanssa sekä ajaa joitakin avoimen lähdekoodin projekteja, kuten Meshtastic.
Pääominaisuudet
- nRF52840 (Bluetooth)+SX1262(LoRa).
- 1,27 mm:n askelpisteen leimausreikämuotoilu, tehden siitä kompaktin ja helpon integroida.
- Tarjoaa runsaan määrän pinnejä ja liitäntöjä.
- Pitkä lähetysalue, jopa 3~10 km avoimissa ympäristöissä [ Riippuu ympäristöstä ja häiriöistä.].
- IPEX1.0-antenni-liitin tarjoaa joustavamman ja tehokkaamman integrointiratkaisun.
- Matala virrankulutus, 9 uA syvässä lepotilassa.
- Käyttöolosuhteet: -40~85℃, 90%RH (ei kondensoitumista).
- Yhteensopiva Arduino-IDE:n, PlatformIO:n ja MicroPythonin kanssa, ja tarjoamme Arduino-kehys- ja kirjastot.
Tekniset tiedot
| Parametrit | Kuvaus |
|---|---|
| MCU | nRF52840 |
| LoRa-siru | SX1262 |
| Muisti | 1M ROM; 256kB SRAM |
| Bluetooth | Bluetooth 5, Bluetooth mesh, BLE. |
| Käyttölämpötila | -40~85℃ |
| Käyttökosteus | 90 % (ei kondensoitumista) |
| Virtalähde | 3,3V |
| Laitteistoresurssi | 3*SPI, 2*I2C, 2*UART, 4*PWM, QPSI, I2S, PDM, QDEC, jne. |
| Liitäntä | 2*ANT (IPEX1.0)), 54*1,27 leimausreiän nastaliittimet |
| Mitat | 30*20*3,2 m3 |
Kuvaus
Nastakartta
Kohokohta
Tehokas laitteistotuki
- tarjoaa runsaan joukon nastoja ja liitäntöjä.
- varustettu 1,27 mm:n askelpituuden leimausreiällä, mikä tekee siitä kompaktin ja helpon integroida piirilevyysi.
Tehokas viestintäominaisuus
- perustuu nRF52840:een ja SX1262:een.
- tukee LoRa:ta ja Bluetoothia.
Tehokas laitteistotuki
- tarjoaa runsaan joukon nastoja ja liitäntöjä.
- varustettu 1,27 mm:n askelpituuden leimausreiällä, mikä tekee siitä kompaktin ja helpon integroida piirilevyysi.
Tehokas viestintäominaisuus
- perustuu nRF52840:een ja SX1262:een.
- tukee LoRa:ta ja Bluetoothia.
Mitat
Usein kysytyt kysymykset
Nastojen määritelmä?
Tietoa SPI:stä, I2C:stä, UART:sta, QPSI:stä, I2S:stä, PDM:stä, QDEC:stä: Jokainen IO-nasta on esikonfiguroitu IO_MUX-toiminnolla, mikä tarkoittaa, että voit käyttää mitä tahansa GPIO:ta oheisnastoina. Sinun tarvitsee vain määritellä nämä nastat SDK:ssasi. On kuitenkin tärkeää huomata, että kun nastaa käytetään, se voi vaikuttaa muihin kyseiseen nastaan liittyviin toimintoihin.
Mitä kehitystapoja se tukee?
Mitä nastoja HT-N5262M tukee PWM-signaalien ulostuloon?
[Docs] & [Resource]
- [Docs] — Käyttöopas
- [Resource] —Heltec nRF52 -kehys ja kirjasto
- [Resource] —SnapEmu IoT -alusta
- [Attachment] — Skeema-kaavio
- [Attachment] — Viitesuunnittelu
- [Attachment] — Datasheet
- [Resource] — Aiheeseen liittyvät [Resource]t
Pakkauslista
Oletuspakkauslista ilman lisävarusteiden valintaa on seuraava:
| Tuote | Määrä |
|---|---|
| Mesh T114 -moduuli | x1 |
