Gravity: Vesitiivis DS18B20-lämpötila-anturisetti Arduinoon

Gravity: Vedenpitävä DS18B20-lämpötila-anturisetti on kestävä ja helppokäyttöinen digitaalinen lämpötilan mittausratkaisu, joka on suunniteltu Arduinolle ja muille mikrokontrollerialustoille. Se sisältää korkean tarkkuuden DS18B20 vedenpitävän anturin, tukee 9–12 bitin tarkkuutta ja kommunikoi yksinkertaisen 1-Wire-väylän kautta, jolloin useat anturit voivat jakaa saman pinnin. Tämä DS18B20-anturi on luotettava vedenpitävä digitaalinen lämpömittari mihin tahansa elektroniikkaprojektiin.

Ihanteellinen monenlaisiin käyttötarkoituksiin, kuten veden lämpötilan valvontaan, maaperän mittaukseen, teollisuuden ohjaukseen ja kulutuselektroniikkaan. Tämä anturisarja sopii täydellisesti tee-se-itse-projekteihin, ympäristön seurantaan ja älyjärjestelmiin. Tarvitsetpa sitten maaperän lämpötila-anturin tai Arduino-lämpötila-anturin, tämä 1-Wire-lämpötila-anturi tarjoaa tarkat tulokset vaativissa olosuhteissa.

Tärkeimmät ominaisuudet

• Käyttöjännite: 3,0 V – 5,5 V, yhteensopiva useimpien mikrokontrollerien, kuten Arduinon ja ESP32:n, kanssa

• Alhainen virrankulutus: Alle 3μA valmiustilavirtana paristokäyttöisissä DS18B20-anturiprojekteissa

• Laaja lämpötila-alue: -55°C – +125°C vedenpitävä digitaalinen lämpömittaus

• Tarkkuus: ±0,5°C välillä -10°C – +85°C

• Säädettävä tarkkuus: 9–12 bittiä

• Vedenpitävä ruostumattomasta teräksestä valmistettu anturi: Soveltuu vaativiin ympäristöihin ja maaperän lämpötilan mittaukseen

• 1-Wire-yhteys: Vain yksi digitaalinen pinni tarvitaan tälle 1-Wire-lämpötila-anturille

• Monianturituki: Useita Arduino-lämpötila-antureita yhdellä väylällä

• Nopea vasteaika: Lämpötilakysely alle 750 ms

• Sisäänrakennettu ainutlaatuinen 64-bittinen tunniste jokaiselle anturille

Sovellukset

• Vakio lämpötilan valvonta

• Älykkäät vedenpuhdistusjärjestelmät

• Kasvihuoneen maan lämpötilan mittaus maaperän lämpötila-anturillamme

• LVI- ja jäähdytyksen säätö

• Teollisuusjärjestelmät ja automaatio

• Teho- ja viestintätilojen lämpötilansäätö

• Kulutuselektroniikka ja sulautetut järjestelmät

Tekniset tiedot

• Malli: KIT0021

• Käyttöjännite: 3,0V – 5,5V

• Virrankulutus: < 3μA

• Lämpötila-alue: -55°C – +125°C

• Tarkkuus: ±0,5°C

• Resoluutio: 9–12 bittiä

• Rajapinta: 1-Wire digitaalinen (Gravity-Digital / Digit (unibus))

• Mitat: 33 × 22 mm (adapterilevy)

• Anturin koko: 6mm halkaisija, 35mm pituus

• Kaapelin halkaisija: 4mm

• Kaapelin pituus: 90cm

• Kiinnitysreikien väli: 25mm × 35mm

Johdotusohjeet

Tyyppi A

• Punainen: VCC

• Musta: GND

• Keltainen: DATA

Tyyppi B

• Punainen: VCC

• Keltainen: GND

• Vihreä: DATA

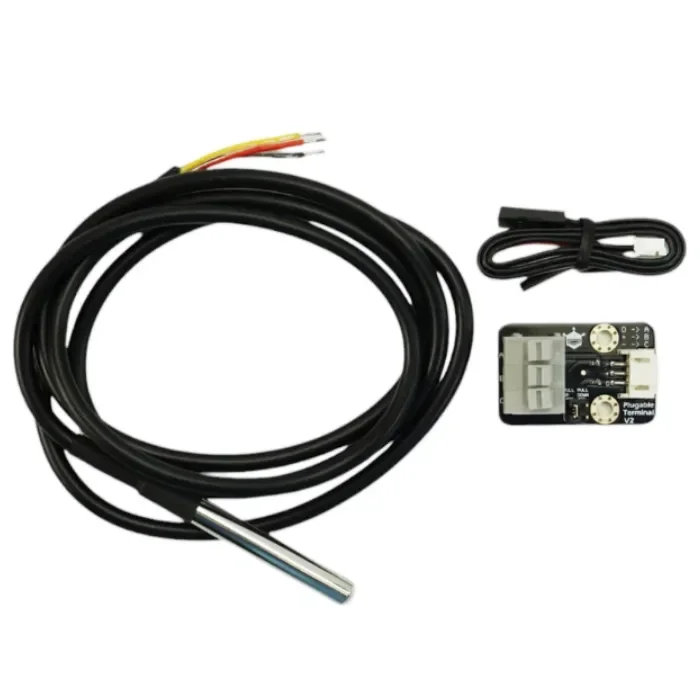

Pakkaus sisältää

• 1 × Vedenpitävä DS18B20 digitaalinen lämpötila-anturi (DFR0198)

• 1 × Gravity-liitinanturiadapteri (DFR0055)

• 1 × Digitaalinen anturikaapeli (FIT0011)
