BU03-Kit on virallinen Ai-ThinkerUWB-kehityspaketti tarkkaan paikannukseen ja etäisyyden mittaukseen. Se on suunniteltu UWB-prototyyppien, RTLS-validoinnin ja sulautettujen integraatiotestien tarpeisiin BU03-arkkitehtuurilla ja DW3000-luokan sovellusympäristöissä.
Tämä Ai-Thinker BU03-Kit tukee kaksisuuntaista etäisyyden mittausta, TDOA ja PDOA paikannusmenetelmiä, ja paikannustarkkuus on jopa 10 cm sopivissa ympäristöissä. Se soveltuu UWB-sisätilapaikannukseen, UWB-etäisyyden mittaus -kokeisiin ja Ai-Thinker UWB -insinöörikehitykseen.
Ominaisuudet
- Virallinen Ai-Thinker BU03-Kit -alusta UWB-kehitykseen.
- Tukee Ai-Thinker IEEE 802.15.4-2015 ja IEEE 802.15.4z (BPRF-tila).
- Tukee Ai-Thinker UWB-kanavaa 5 (6489,5 MHz) ja UWB-kanavaa 9 (7987,2 MHz).
- Tukee Ai-Thinker kaksisuuntaista etäisyyden mittausta, TDOA ja PDOA -menetelmiä.
- Tiedonsiirtonopeudet jopa 850 Kbps ja 6,8 Mbps.
- Paikannustarkkuus jopa 10 cm (sovelluksesta riippuen).
- Integroitu AES256-salaus ja MAC-tuki.
- Energiatehokas suunnittelu, lepotilan virta alle 1 uA.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | BU03-Kit |
| Pakkaus | DIP-40 |
| Levyn koko | 35,56 x 55,00 mm (+/-0,2 mm) |
| Antenni | Sisäänrakennettu keraaminen antenni |
| Keskitaajuus | CH5 (6489,5 MHz) / CH9 (7987,2 MHz) |
| Käyttölämpötila | -40 °C – 85 °C |
| Säilytyslämpötila | -40 °C – 125 °C, kosteus <90 % RH |
| Virtalähde | USB Type-C tai nastasta 3,3 V / 5 V |
| Virran tarve | >= 500 mA |
| Liitännät | UART, I2C, SPI |
| I/O-nastat | 20 GPIO |
Sovellukset
- Ai-Thinker UWB sisätilapaikannus ja RTLS proof-of-concept -projektit.
- UWB puettavat ja mobiilit läheisyys- ja etäisyyssovellukset.
- Älykodin ja IoT-etäisyystietoiseen vuorovaikutukseen liittyvät käyttötapaukset.
- Ai-Thinker BU03 algoritmin testaus ja järjestelmän validointi.
Pakkaussisältö
BU03 Kit
- BU03 Kit * 1

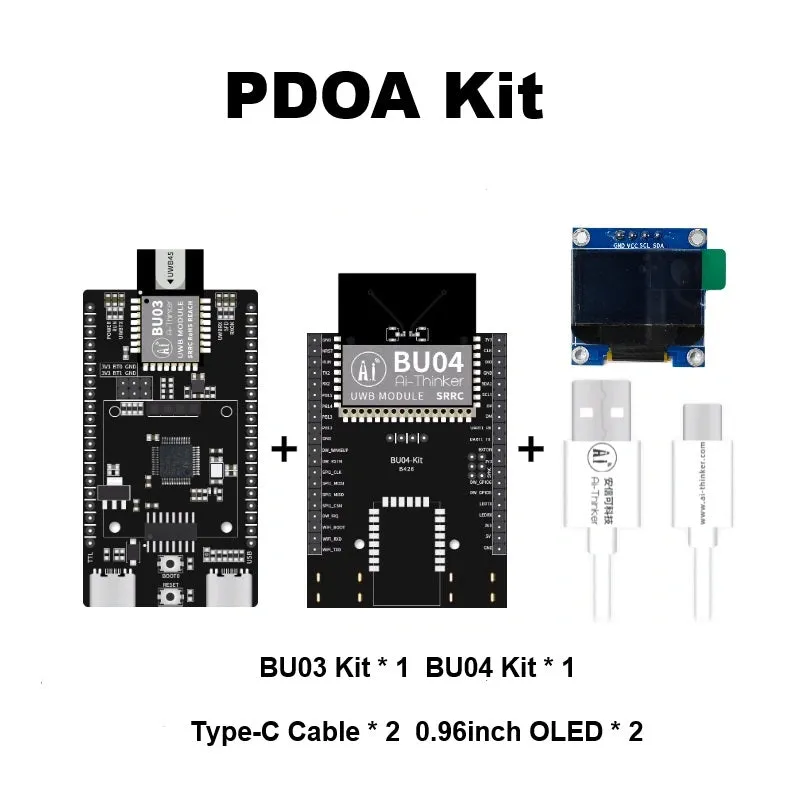

PDOA-sarja
- BU03 Kit * 1
- BU04 Kit * 1
- Type-C-kaapeli * 2
- 0,96 tuuman OLED * 2

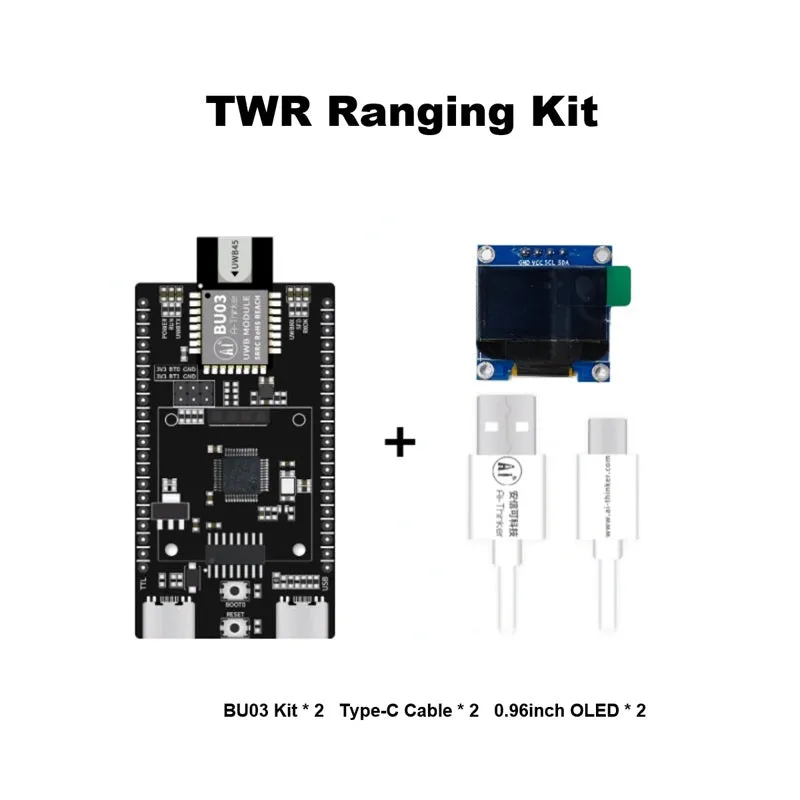

TWR-etäisyyden mittaussarja
- BU03 Kit * 2
- Type-C-kaapeli * 2
- 0,96 tuuman OLED * 2

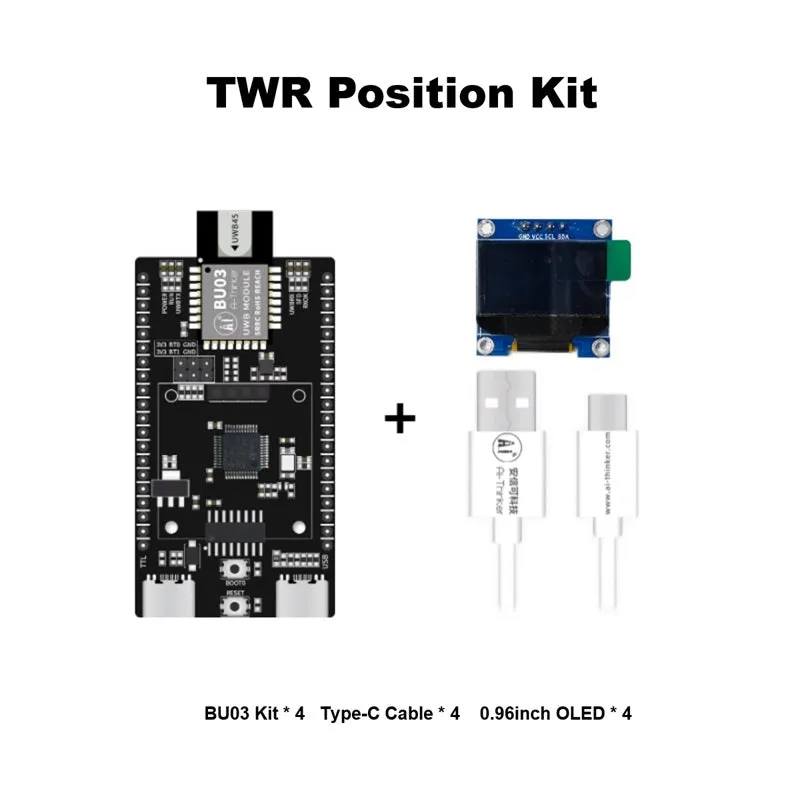

TWR-sijaintisarja
- BU03 Kit * 4
- Type-C-kaapeli * 4
- 0,96 tuuman OLED * 4
Aiheeseen liittyvät artikkelit
- Ai-Thinker UWB BU03 DW3000 Plan Kit -käyttöopas
- Ai-Thinker UWB BU03 DW3000 -kehitysohje
- Ai-Thinker UWB BU03 DW3000 Plan Kit -arvostelu
- BU03-Kit UWB -kalibrointiohje
Avainsanojen painopiste
Ai-Thinker, Ai-Thinker BU03, BU03, BU03-Kit, UWB, DW3000, UWB RTLS, UWB-etäisyyden mittaus, TDOA ja PDOA ovat tämän listauksen keskeiset avainsanat.
Resurssit
- BU03-Kit tekniset tiedot (virallinen)
- BU03-datasheet (virallinen)
- BU03/BU04 AT-komennot (virallinen)
- UWB-moduulien vertailutaulukko (virallinen)
- Toissijaisen kehityksen SDK-linkki (virallinen)
Usein kysytyt kysymykset
Mihin BU03-Kitia käytetään?
BU03-Kit on tarkoitettu UWB-kehitykseen, UWB-etäisyyden mittauksen validointiin ja UWB-sijainnin proof-of-concept -projekteihin.
Mitkä paikannusmenetelmät ovat tuettuja?
Virallisessa dokumentaatiossa mainitaan kaksisuuntainen etäisyyden mittaus, TDOA ja PDOA menetelmät.
Mikä on suurin tiedonsiirtonopeus?
Virallinen tekninen erittely tukee 850 Kbps ja jopa 6,8 Mbps.
Mikä on saavutettavissa oleva sijainnin tarkkuus?
Virallisen materiaalin mukaan sijainnin tarkkuus on jopa 10 cm sopivissa olosuhteissa.
Mitkä taajuuskanavat ovat tuettuja?
Sarja tukee UWB-kanavaa 5
