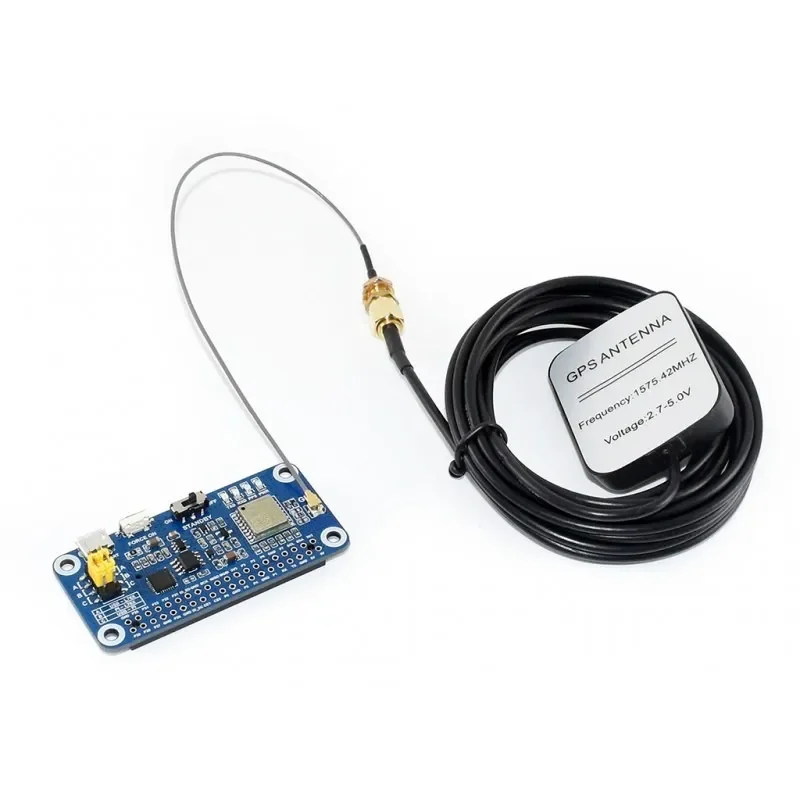

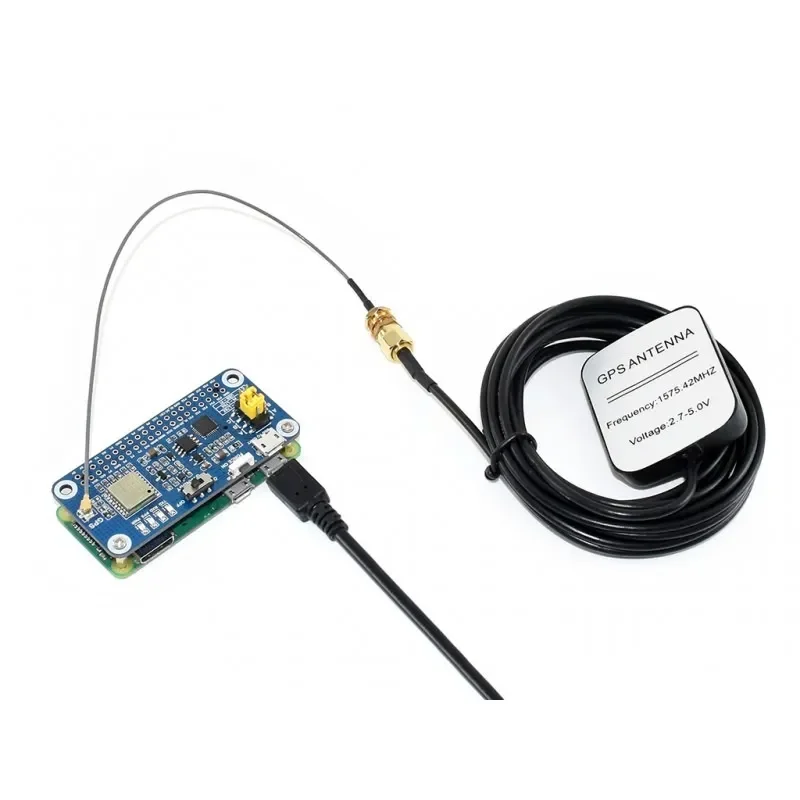

Waveshare L76X Multi-GNSS HAT Raspberry Pi:lle GPS BDS QZSS [EOL]

Tämä on Raspberry Pi GNSS HAT, joka tukee Multi-GNSS-järjestelmiä: GPS, BDS ja QZSS, etuina nopea paikannus, korkea tarkkuus, alhainen virrankulutus ja niin edelleen.

Se on helppo tapa ottaa käyttöön maailmanlaajuinen paikannustoiminto Raspberry Pi:llesi.

Ominaisuudet

• Standardi Raspberry Pi 40PIN GPIO -laajennusliitin, tukee Raspberry Pi -sarjan kortteja, Jetson Nanoa
• Tukee Multi-GNSS-järjestelmiä: GPS, BDS ja QZSS
• EASY™, itse seurannan ennustusteknologia, auttaa nopeassa paikannuksessa
• AlwaysLocate™, älykäs jaksollisen tilan ohjain virransäästöön
• Tukee DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
• UART-kommunikaation siirtonopeus: 4800~115200bps (9600bps oletuksena)
• Onboard-akunkantaja, tukee ML1220 ladattavaa akkua, ephemeristietojen ja nopeiden käynnistysten säilyttämiseen
• 4x LEDiä moduulin toimintatilaa osoittamaan
• Tulee kehitysresurssien ja käyttöoppaan kanssa (esimerkkejä Raspberry Pi/Jetson Nano/Arduino/STM32)

GNSS-määritykset

• Kaista: GPS L1(1575.42Mhz), BD2 B1 (1561.098MHz)
  • Kanavat: 33 seurantakanavaa, 99 hankintakanavaa, 210 PRN-kanavaa
  • C/A-koodi
  • SBA: WAAS, EGNOS, MSAS, GAGAN
• Vaakasuuntainen paikannustarkkuus:
  • Autonominen: <2.5mCEP
• Aika ensimmäiseen lukemaan @-130dBm (EASY™ käytössä):
  • Kylmät käynnistykset: <15s
  • Lämpimät käynnistykset: <5s
  • Kuumat käynnistykset: <1s
• Herkkä vastaanotto:
  • Hankinta: -148dBm
  • Seuranta: -163dBm
  • Uudelleenhankinta: -160dBm
• Dynaaminen suorituskyky:
  • Korkeus (max): 18000m
  • Nopeus (max): 515m/s
  • Kiihtyvyys (max): 4G

Yleiset määritykset

• Kommunikaatiorajapinta: UART
• Siirtonopeus: 4800~115200bps (9600bps oletuksena)
• Päivitysnopeus: 1Hz (oletus), 10Hz (max)
• Protokollat: NMEA 0183, PMTK
• Virtalähteen jännite: 5V / 3.3V
• Käyttövirta: 13mA
• Käyttölämpötila: -40℃ ~ 85℃
• Mitat: 65mm x 30.5mm

Sovellukset

• Ajoneuvon seuranta
• Omaisuuden seuranta
• Turvajärjestelmä
• Teollinen PDA
• GIS-sovellus

Mitä laitteistossa on

1. L76B-moduuli
2. CP2102: USB UART-muunnin
3. CAT24C32: EEPROM
4. RT9193-33: virtahallinta
5. Varatilatilan herätyspainike
6. Valmiustilan kytkin
7. Indikaattorit:
   • RXD/TXD: UART RX/TX -indikaattori
   • PPS: GPS-tilan indikaattori
   • PWR: virtailmaisin

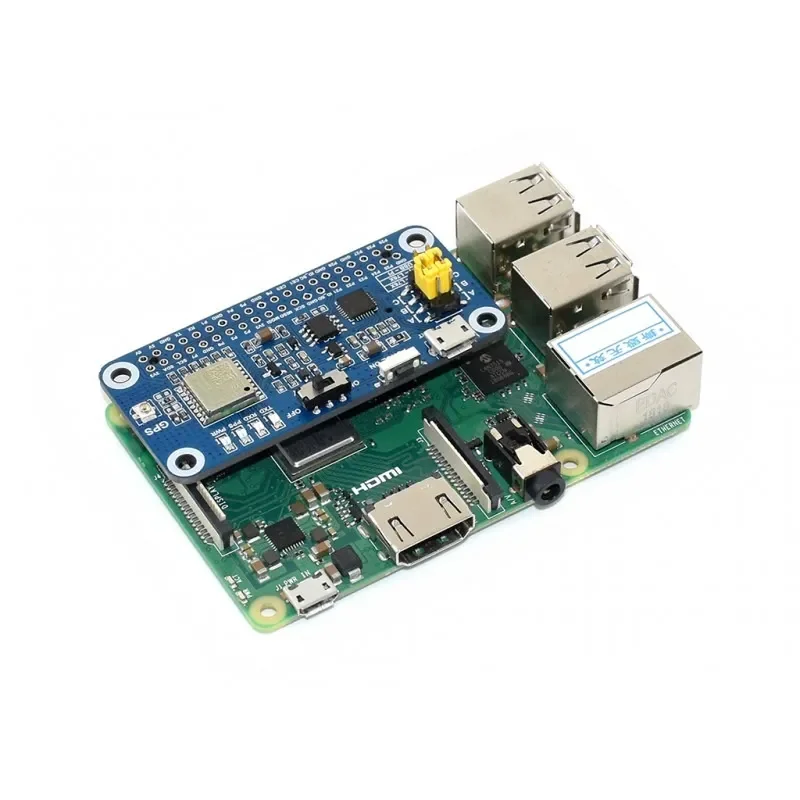

8. Raspberry Pi GPIO -liitin: yhteyttä varten Raspberry Pi:hin
9. USB UART -portti
10. GNSS-antenni-liitin

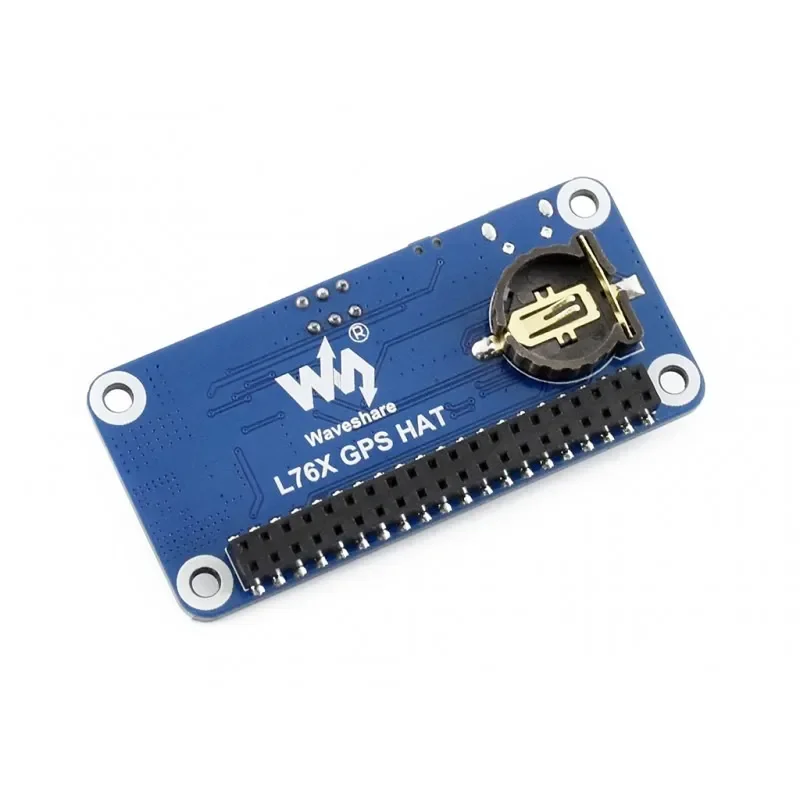

11. Akunkantaja: tukee ML1220 ladattavaa akkua, ephemeristietojen ja nopeiden käynnistysten säilyttämiseen
12. UART-valintahypyt
    • A: ohjaa L76B:tä USB UARTin kautta
    • B: ohjaa L76B:tä Raspberry Pi:n kautta
    • C: pääsy Raspberry Pi:hin USB UARTin kautta

Mitat
