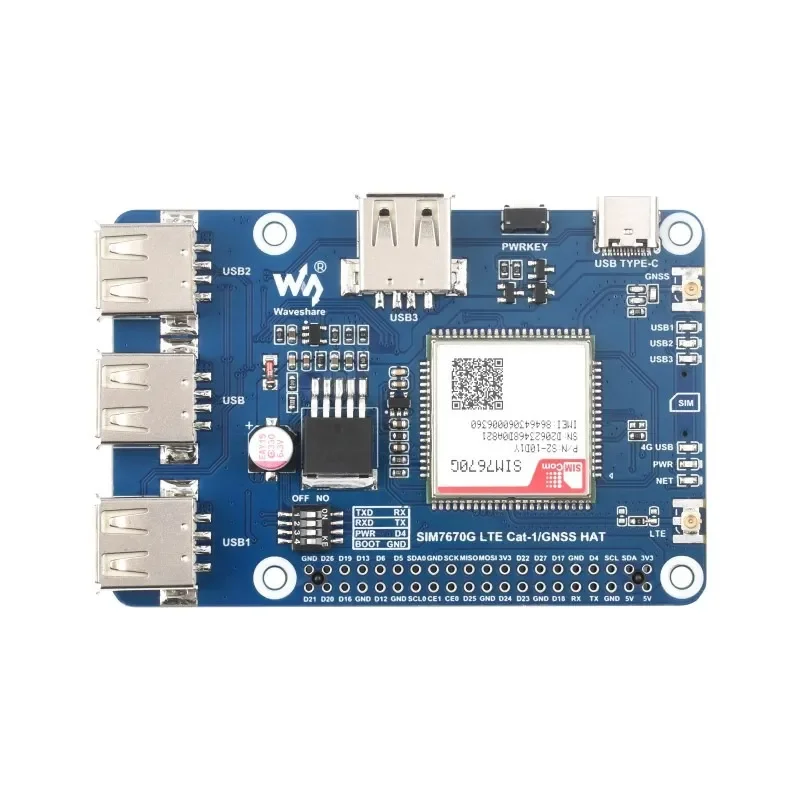

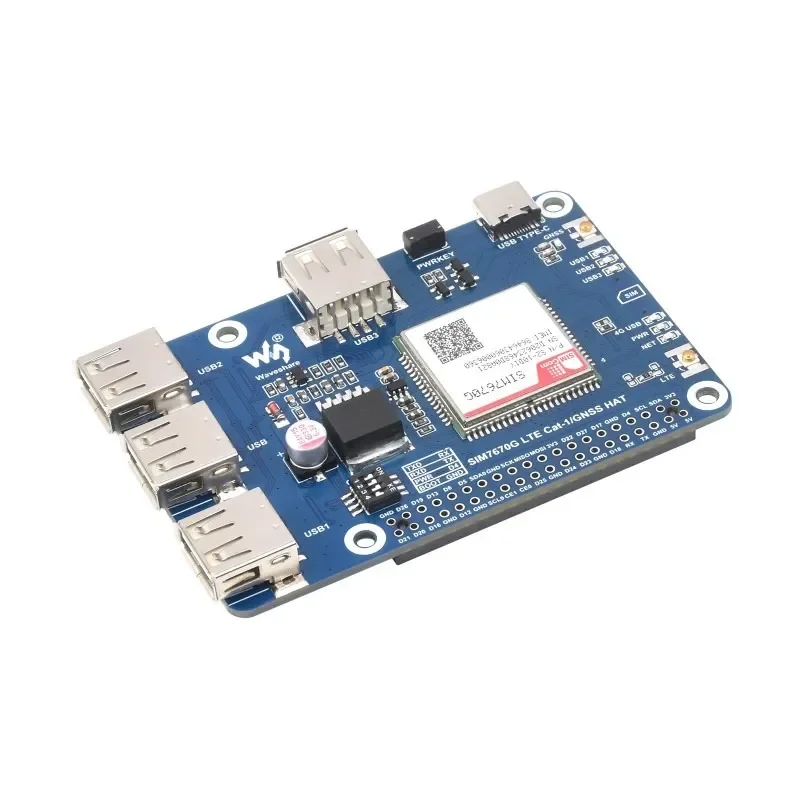

Waveshare Cat-1/GNSS HAT Raspberry Pi:lle, perustuu SIM7670G-moduuliin

Waveshare Cat‑1/GNSS HAT Raspberry Pi:lle, perustuu SIM7670G-moduuliin on kompakti viestintälaajennuskortti, joka yhdistää LTE Cat‑1, GSM, GPRS, EDGE ja GNSS-paikannus -toiminnot. Alaspäin suuntautuvat nopeudet jopa 10 Mbps ja ylöspäin suuntautuvat jopa 5 Mbps tarjoavat luotettavan mobiiliyhteyden Raspberry Pi:lle ja muille kehitysalustoille. Moduuli tukee Windows/Linux-käyttöjärjestelmiä ja useita protokollia kuten TCP/IP, HTTP(s), MQTT(s), FTP(s) ja SSL, mikä tekee siitä sopivan IoT-sovelluksiin, kuten etävalvontaan, POS-järjestelmiin, teollisuusreitittimiin, diagnostiikkaan ja satelliittipaikannukseen. Sen koko vastaa SIM7000/SIM7070-sarjaa, ja AT-komennot ovat pitkälti yhteensopivia SIM7600-sarjan kanssa, mikä takaa sujuvan integroinnin ja kehityksen.

Ominaisuudet

• Vakio Raspberry Pi 40PIN GPIO -laajennusliitin, yhteensopiva Raspberry Pi -sarjan korttien kanssa
• Tukee turvallisia viestintäprotokollia: TCP/IP, HTTP(s), MQTT(s), FTP(s), SSL
• Tarjoaa olennaiset toiminnot: yhteyden muodostus, puhelut, SMS-viestit
• Tukee LBS-tukiasemapohjaista paikannusta likimääräiseen sijaintiin mobiiliverkkojen kautta
• Vankka GNSS-paikannus GPS:n, BeiDou:n ja GLONASSin tuella
• Sisältää TTS (tekstistä puheeksi) -ominaisuuden kiinan ja englannin teksteille
• Sisäänrakennettu USB-liitäntä AT-komentojen testaamiseen, verkkoyhteyksiin ja virheenkorjaukseen
• Sisäänrakennettu ääniliitin äänen tallennukseen, puheluihin ja TTS-ulostuloon
• Breakout-ohjausnastat helppoa liittämistä varten isäntäkortteihin kuten Arduino/STM32

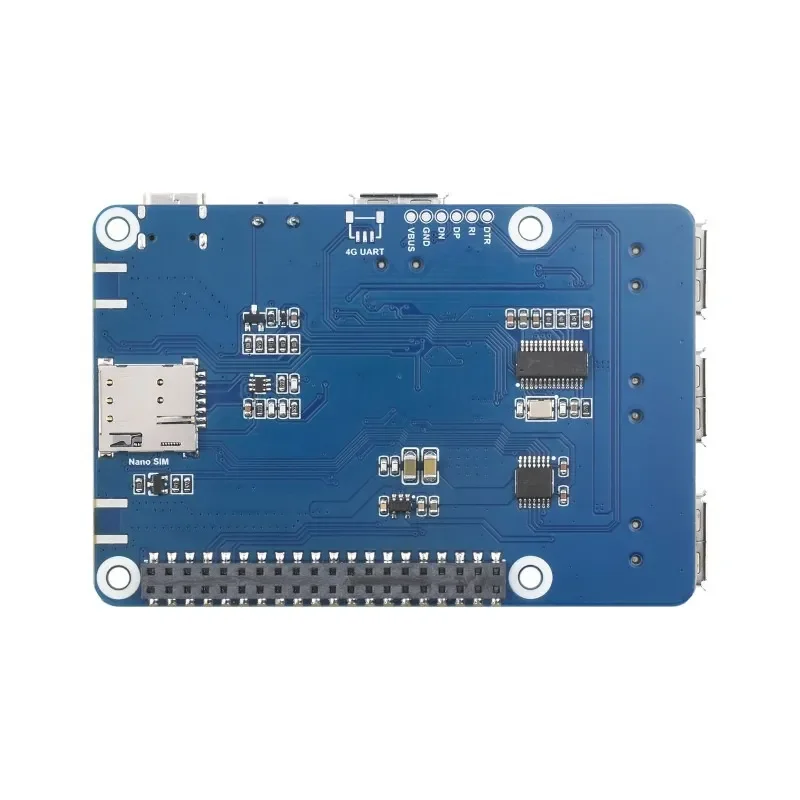

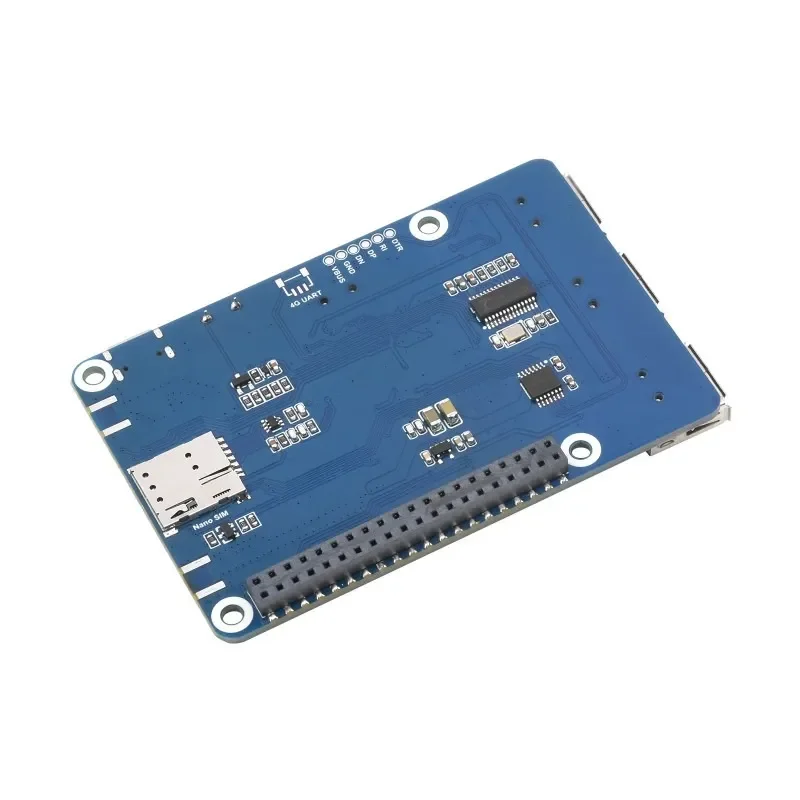

• SIM-korttipaikka, yhteensopiva 1,8V / 3V SIM-korttien kanssa
• Kaksi LED-merkkivaloa toimintatilanteen seurantaan
• Sisältää kehitysresursseja ja käyttöoppaan esimerkkien kanssa Raspberry Pi:lle, Jetson Nanolle, Arduinolle ja STM32:lle

Tekniset tiedot

Taajuusalue
LTE Cat-1	LTE-FDD: B1, B3, B5, B7, B8, B20
2G	GSM/GPRS/EDGE: 900/1800 MHz
GNSS	GPS, BeiDou, GLONASS
SMS ja ääni
SMS	Tuetut tyypit: MT, MO, CB, Teksti, PDU
Tallennus: USIM-kortti (CB:tä ei voitu tallentaa SIM-kortille)
Ääniominaisuus	Vakio 3,5 mm audioliitin äänen sisääntulolle/ulostulolle
Muu
Virtalähde	5V (USB-portin tai 5V-pinheaderin kautta), 3,7 ~ 4,2V (VBAT-pinheaderin kautta, tukee 3,7V Li-ion-akun virtalähdettä)
Käyttöjännite	3,3 V
Mitat	65 × 30.5mm

Sovellukset

• IoT-etävalvonta Kerää ja lähetä anturidataa (lämpötila, kosteus, energiankulutus jne.) LTE Cat-1:n tai GSM/GPRS:n kautta, mahdollistaen reaaliaikaisen valvonnan älykodeissa, teollisuuslaitteissa tai maatalousjärjestelmissä.

• Kaluston ja omaisuuden seuranta Käytä integroitua GNSS (GPS/BeiDou/GLONASS) ja LBS-paikannusta ajoneuvojen, logistiikkaomaisuuden tai mobiililaitteiden seurantaan, varmistaen tarkan sijainnin raportoinnin ja reittien optimoinnin.

• POS- ja älykkäät maksujärjestelmät Tarjoaa vakaan mobiiliyhteyden myyntipäätteille, automaateille tai kioskeille, tukien turvallisia maksuja 4G Cat-1 -verkoissa.

• Teollisuusreitittimet ja -portit Integroi teollisuusreitittimiin tai -portteihin varayhteydeksi ja etädiagnostiikkaa varten, varmistaen luotettavan viestinnän alueilla, joilla laajakaistayhteydet ovat rajalliset.

• Etädiagnostiikka ja -hallinta Mahdollistaa etälaitteiden hallinnan ja vianmäärityksen lähettämällä lokit, hälytykset ja suorituskykytiedot pilvialustoille.

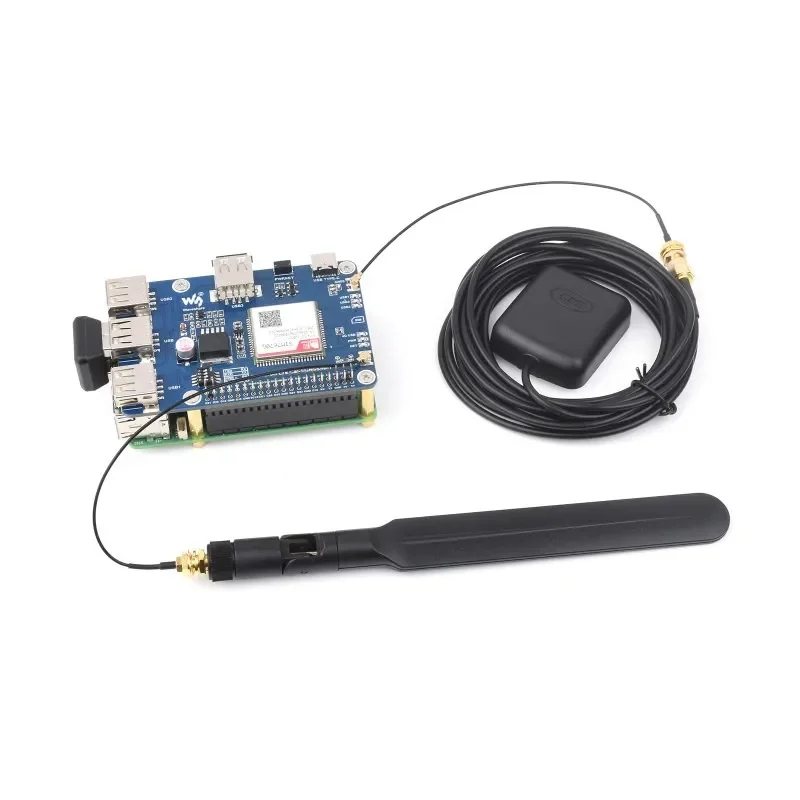

Osaluettelo

• SIM7670G Cat-1/GNSS HAT x1
• USB-A – USB-C -kaapeli x1
• GPS-antenni x1
• LTE-antenni x1
• 2×20PIN naarasliitin x1
• USB 3.0 -adapteri x1
• USB 2.0 -adapteri x1
• Ruuvipakkaus x1

Vakio Raspberry Pi 40PIN GPIO

Yhteensopiva Raspberry Pi -sarjan korttien kanssa

Huom: vain viitteeksi, katso pakkaussisältö yksityiskohtaista osaluetteloa varten

Monitaajuustuki LTE Cat-1/2G:lle

Monitaajuustuki ja monialueinen tuki, pääasiassa Euroopassa, Kaakkois-Aasiassa, Länsi-Aasiassa, Afrikassa, Kiinassa, Etelä-Koreassa

Huom: Varmista tuetut taajuudet paikallisen palveluntarjoajasi mukaan

Modeemiyhteys Windowsissa/Linuxissa

LTE Cat-1: jopa 5 Mbp
