Waveshare L76B GNSS-moduuli Raspberry Pi Pico:lle GPS/BDS/QZSS-tuki [EOL]

L76B GNSS -moduuli, joka on erityisesti suunniteltu Raspberry Pi Picolle, tarjoaa vankan tuen useille satelliittijärjestelmille, mukaan lukien GPS, BDS ja QZSS. Tämä moduuli tarjoaa nopean ja erittäin tarkan paikannuksen vähäisellä virrankulutuksella, mikä tekee siitä ihanteellisen globaalin paikannuskyvyn integroimiseen Raspberry Pi Pico -projekteihisi.

Ominaisuudet yhdellä silmäyksellä

• Vakio Raspberry Pi Pico -liitin saumattomaan liittämiseen Pico-sarjan piirilevyihin.
• Tukee useita satelliittijärjestelmiä: GPS, BDS ja QZSS.
• EASY™ itseennustustekniikka nopeaan paikannukseen.
• AlwaysLocate™ älykäs jaksottainen tila virran säästämiseksi.
• Tukee D-GPS- ja SBAS-järjestelmiä (WAAS/EGNOS/MSAS/GAGAN) tarkkuuden parantamiseksi.
• Mukautettava UART-tiedonsiirtonopeus 4800–115200 bps (oletuksena 9600 bps).
• Piirilevyllä akunkantaja ML1220 ladattavalle paristolle, joka säilyttää ephemeristiedot nopeita käynnistyksiä varten.
• Neljän LED-valon avulla moduulin toimintatila näkyvissä (RXD/TXD, PPS, PWR).
• Laajat kehitystyökalut ja käyttöohjeet, sisältäen C/C++ ja MicroPython -esimerkit Raspberry Pi Picolle.

Tekniset tiedot

GNSS
Taajuusalue: GPS L1 (1575,42 MHz) BD2 B1 (1561,098 MHz)	Kanalit: 33 seurantakanavaa, 99 hankintakanavaa, 210 PRN-kanavaa
C/A-koodi
SBAS: WAAS, EGNOS, MSAS, GAGAN
Vaakasuuntainen paikannustarkkuus (itsenäinen paikannus)	<2,5 m CEP
Aika ensimmäiseen paikannukseen @ -130 dBm (EASY käytössä)	Kylmät käynnistykset: <15 s
Lämpimät käynnistykset: <5 s
Kuumat käynnistykset: <1 s
Herkkä vastaanotto	Hankinta: -148 dBm
Seuranta: -163 dBm
Uudelleen hankinta: -160 dBm
Dynaaminen suorituskyky	Korkeus (max): 18000 m
Nopeus (max): 515 m/s
Kiihtyvyys (max): 4 g
Muut
Tiedonsiirto	UART
Tiedonsiirtonopeus	4800–115200 bps (oletuksena 9600 bps)
Päivitysnopeus	1 Hz (oletus), 10 Hz (max)
Protokollat	NMEA 0183, PMTK
Virtalähteen jännite	5 V
Käyttövirta	13 mA
Kokonaisvirrankulutus	< 40 mA@5V (jatkuva tila)
Käyttölämpötila	-40 ℃ ~ 85 ℃
Mitat	52 × 21 mm

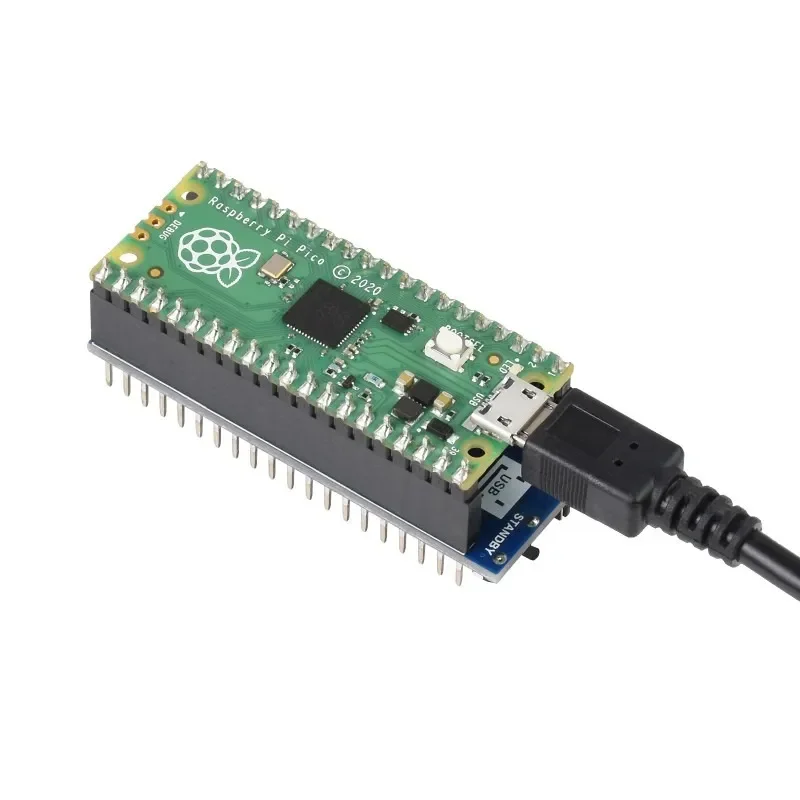

Yhteensopivuus Raspberry Pi Pico -liittimen kanssa

Varustettu piirilevylle kiinnitetyllä naarasliittimellä suoraa kiinnitystä varten Raspberry Pi Picohon. Huomioithan, että Raspberry Pi Pico ei sisälly pakkaukseen.

GNSS-paikannus

Hyödyntää useita satelliittijärjestelmiä, mukaan lukien GPS, BDS ja QZSS, luotettavaan maailmanlaajuiseen paikannukseen.

Lisäjärjestelmien tuki

Parantaa paikannuksen tarkkuutta, eheyttä, luotettavuutta ja saatavuutta. Tukee lisäjärjestelmiä kuten D-GPS ja SBAS (WAAS/EGNOS/MSAS/GAGAN).

Mitä piirilevyllä on

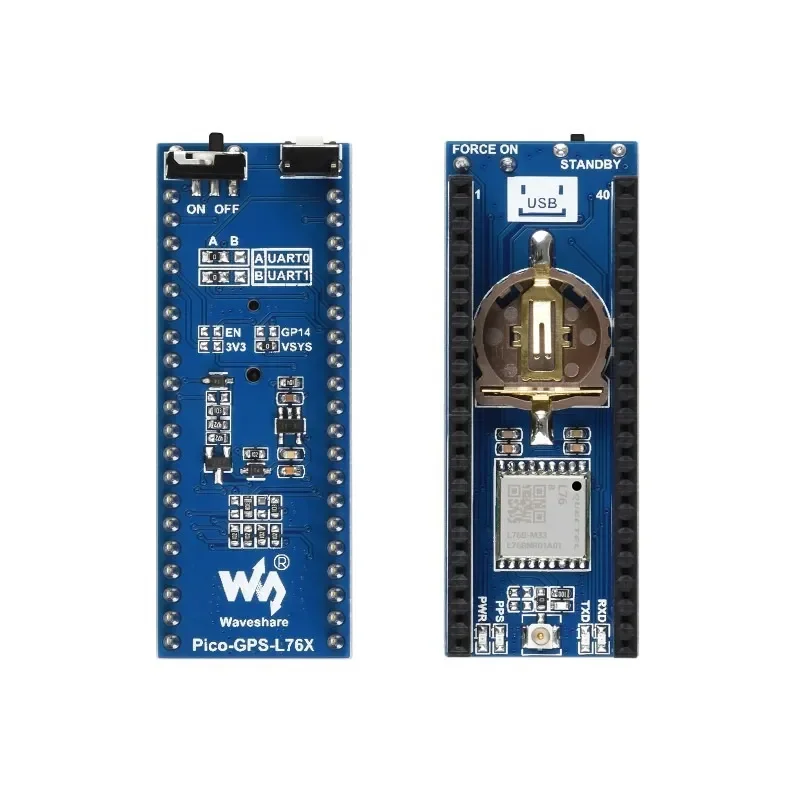

1. L76B-moduuli
2. Akunkantaja
   Tukee ML1220 ladattavaa paristoa ephemeristietojen säilyttämiseen ja nopeisiin käynnistyksiin.

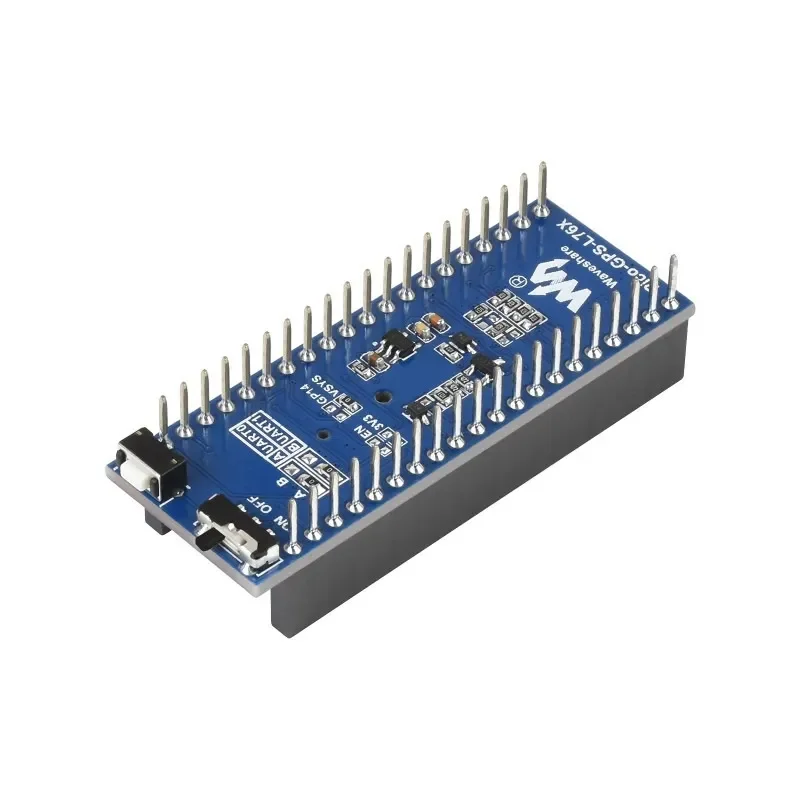

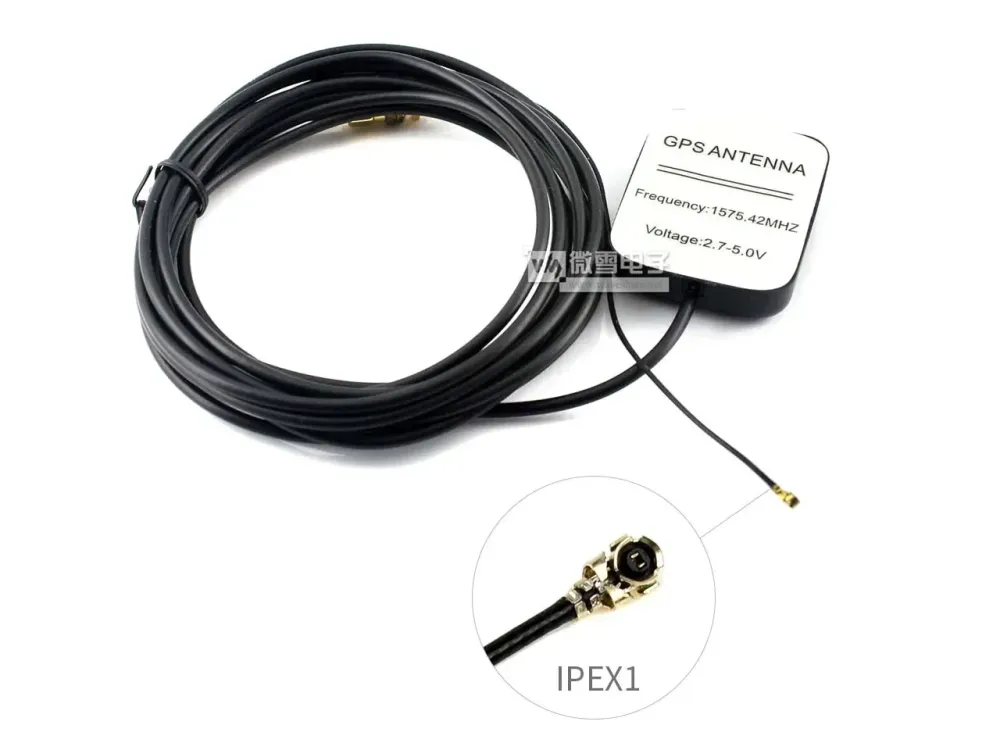

3. GNSS-antennin liitin
4. Raspberry Pi Pico -liitin

1. Valmiustilan kytkin
2. Varatilatilan herätyspainike
3. RT9193-33
   Virtapiiri.
4. Tilan merkkivalot
   RXD/TXD: UART TX/RX -merkkivalo
   PPS: GPS-tilaindikaattori
   PWR: Virran merkkivalo

Nastojen määrittely

Ulkomitat
