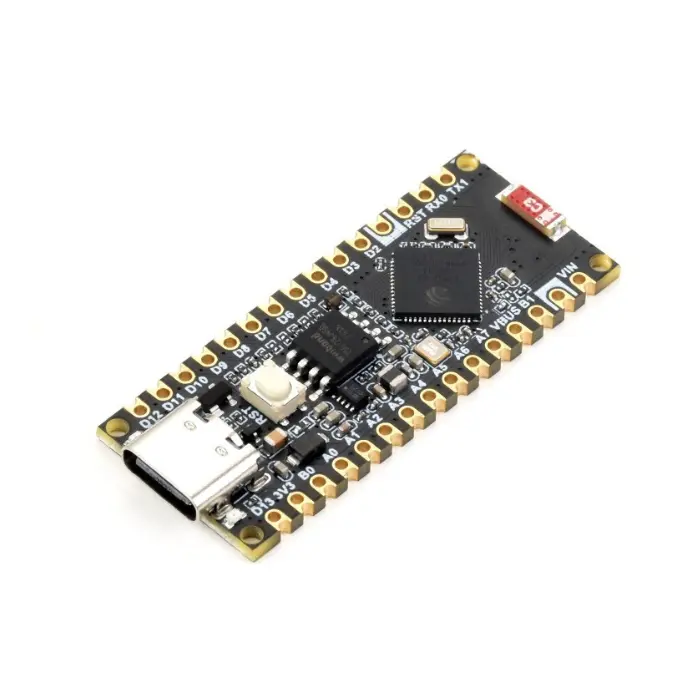

Waveshare ESP32-S3-Nano käyttää ESP32-S3R8 -sirua ja on yhteensopiva Arduino Nano ESP32:n kanssa. Sen kompakti muotoilu yhdistettynä vahvoihin ominaisuuksiin tekee siitä erinomaisen valinnan esineiden internetin (IoT) ja MicroPythonin sovelluksiin. Lisäksi se tarjoaa helpon integroinnin erilaisiin projekteihin, mikä lisää sen monipuolisuutta ja toiminnallisuutta.
Ominaisuudet
-
Laite on varustettu ESP32-S3R8-sirulla, joka sisältää Xtensa® 32-bittisen LX7-kaksoisytimen. Tämä prosessori pystyy toimimaan 240 MHz:n taajuudella.
-
Järjestelmässä on integroitu 512 kt SRAM-muistia, 384 kt ROM-muistia, 8 Mt PSRAM-muistia ja 16 Mt Flash-muistia.
-
Laite sisältää integroidun kaksitilaisen langattoman viestinnän, joka hyödyntää 2,4 GHz Wi-Fiä ja Bluetooth Low Energyä, tarjoten parannetun radiotaajuussuorituskyvyn.
-
Mahdollistaa saumattoman siirtymisen Arduino- ja MicroPython-ohjelmoinnin välillä, tarjoten lisää joustavuutta käytössä.
-
Tämä tuote on yhteensopiva Arduino IoT Cloudin kanssa, mikä mahdollistaa käyttäjien valvoa ja ohjata projektejaan etänä Arduino IoT Cloud -sovelluksen avulla.
-
Tämä laite tukee Human Interface Device (HID) -toiminnallisuutta, jonka avulla se voi emuloida laitteita, kuten näppäimistöjä tai hiiriä USB-portin kautta. Tämä ominaisuus mahdollistaa parannetun vuorovaikutuksen henkilökohtaisten tietokoneiden kanssa.
Tekniset tiedot
| Tuoteparametrien vertailu | |||
| MALLI | R7FA4 PLUS A | R7FA4 PLUS B | ESP32-S3-NANO |
| MIKROOHJAIN | R7FA4 (32-bittinen ARM Cortex-M4) | R7FA4 (32-bittinen ARM Cortex-M4) | ESP32-S3R8 (Kaksiytiminen 32-bittinen Xtensa LX7) |
| ESP32-S3FN8 (Kaksiytiminen 32-bittinen Xtensa LX7) | |||
| KELLOTAJUUS | R7FA4: 48 MHz | R7FA4: 48 MHz | ESP32-S3R8: 240 MHz |
| ESP32-S3FN8: 240 MHz | |||
| TALLENNUS | R7FA4: 256 kt Flash, 32 kt RAM | R7FA4: 256 kt Flash, 32 kt RAM | ESP32-S3R8: 384 kt ROM, 512 kt RAM, 16 Mt Flash, 8 Mt PSRAM |
| ESP32-S3FN8: 384 kt ROM, 512 kt RAM, 8 Mt Flash | |||
| LANGATON VIESTINTÄ | Ei mitään | 2,4 GHz WiFi + Bluetooth LE | |
| KÄYTTÖJÄNNITE | Vaihtoehdot 5 V/3,3 V, tukee useampia suojuksia | 3,3V | |
| VIRRAN SYÖTTÖ | 6~24 V | 6~21 V | |
| NOLLAUSPainike | Sivusuuntainen, helpompi käyttää suojuksen kanssa liitettäessä | Pysty | |
| IO-NASTAN LÄHTÖVIRTA | 8 mA | 40 mA | |
| DIGITAALI-NASTAT | 14 | 14 | |
| ANALOGI-NASTAT | 6 | 8 | |
| DAC | 2 | Ei mitään | |
| PWM | 6 | 5 | |
| UART | 1 | 2 | |
| I2C | 1 | 1 | |
| SPI | 1 | 1 | |
| CAN | 1 | Ei mitään | |
| DC-liitin | Matala profiili, suojukset eivät enää esty liitettäessä | Ei mitään | |
| VIRRANLÄHTÖNASTA | Tarjoaa 5 V TAI 3,3 V virranlähdön ja yhteisen maadoituksen muiden korttien kanssa | Ei mitään | |
| 5 V VIRRANLÄHTÖ | Jopa 2000 mA maksimi, parempi ajokyky | 1000 mA maksimi | |
| KOEALUSTA | Tuki, juotospadi on tarkoitettu DIY-liitännöille kokeilukortin liittämiseen | Tuki |
Osaluettelo
ESP32-S3-Nano
- ESP32-S3-Nano x1
- 20-nastainen urosliitin (musta) x2
ESP32-S3-Nano-M
- ESP32-S3-Nano esijuotetulla liittimellä x1
Sisältö

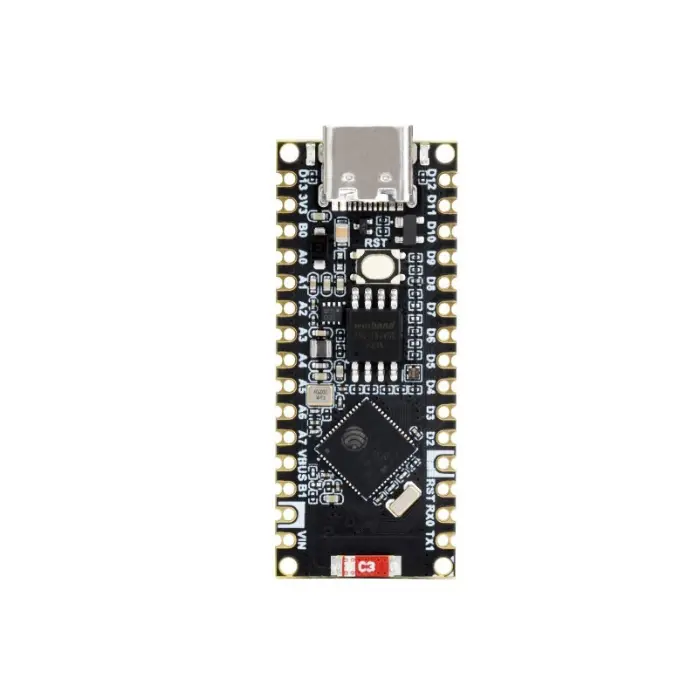

- ESP32-S3R8 kaksiytiminen prosessori
jopa 240 MHz käyntitaajuus - W25Q128JVSIQ
16 Mt Flash-muistia ohjelman ja datan tallennukseen - MP2322GQH
3,3 V jännitesäädin - 2,4 GHz keraaminen antenni
- USB Type-C -liitin</stron
