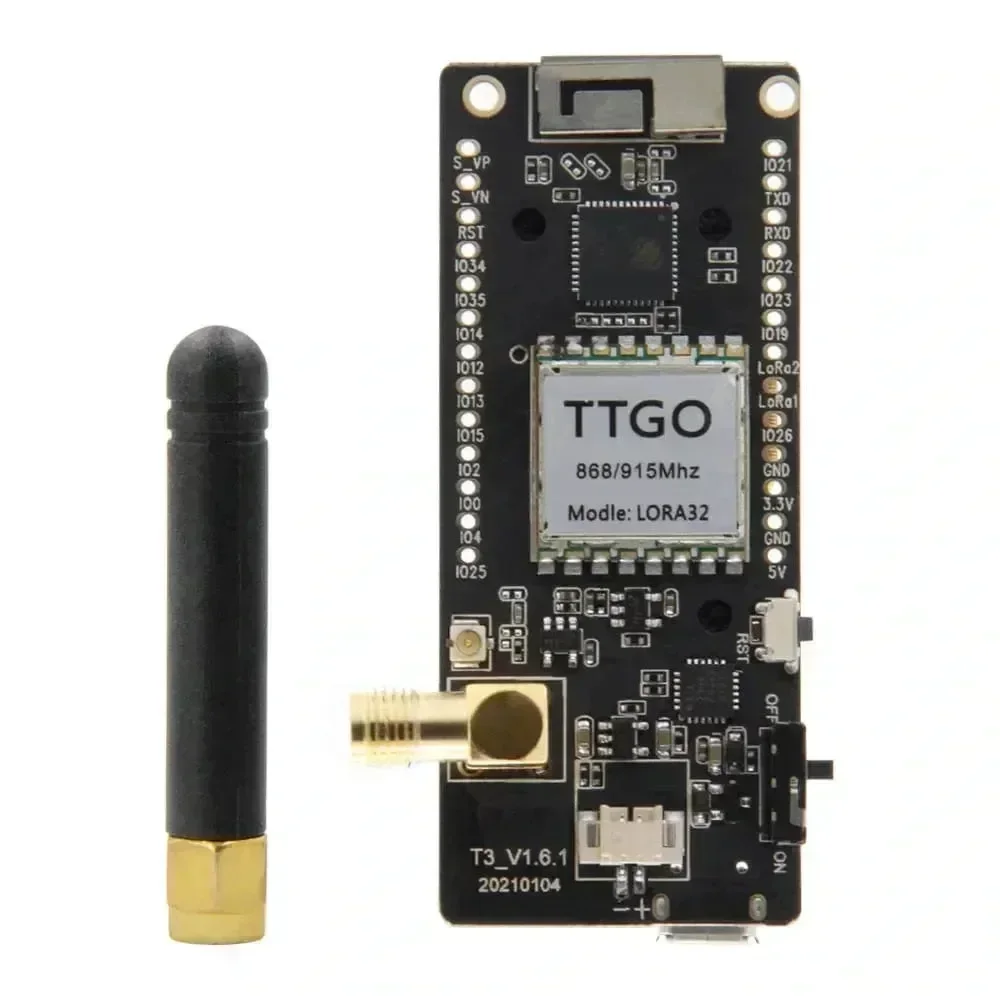

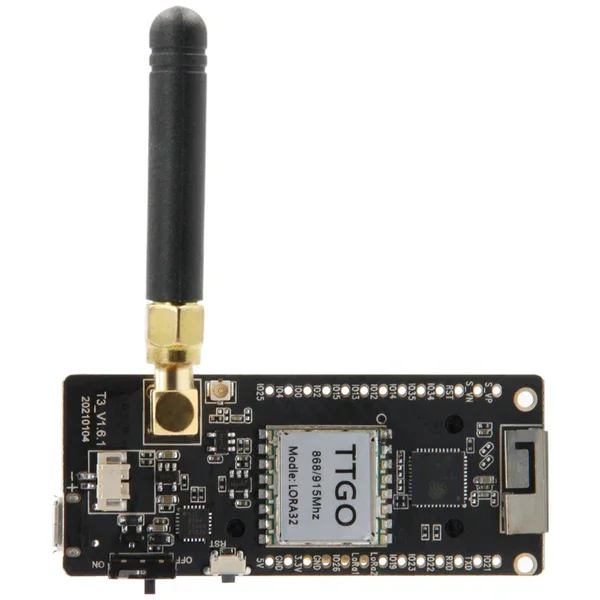

LILYGO LoRa32 V2.1 ESP32 433/868/915MHZ 0,96 tuuman OLED WIFI SD-kortti

The LILYGO Paxcounter Disaster-Radio LoRa V2.1_1.6.1 ESP32 on monipuolinen, suorituskykyinen moduuli, joka on suunniteltu laajaan IoT-sovellusten kirjoon, mukaan lukien matkustajavirran mittaus, hätäviestintä ja ympäristön seuranta. Moduuli käyttää LILYGO ESP32 -mikrokontrolleria ja tukee LoRa-viestintää taajuuksilla [433Mhz], [868/915Mhz], tarjoten pitkän kantaman ja vähävirtaisen yhteyden, joka sopii erinomaisesti projekteihin, joissa käytetään LILYGO LoRa32 V2.1 ja TTGO T4 ESP32. LILYGO-alusta on tunnettu luotettavuudestaan erilaisissa sovelluksissa.

LILYGO LoRa32 V2.1:n pääominaisuudet

• LILYGO:n digitaalinen RSSI-toiminto
• Automaattinen taajuuden korjaus LILYGO-teknologialla
• Automaattinen vahvistuksen säätö vakaan suorituskyvyn takaamiseksi
• Nopea herätys ja taajuushyppelyominaisuudet
• Erittäin konfiguroitava datapaketin käsittelijä LILYGO-laitteille
• SMA-antenni parannetulle signaalille

LILYGO ESP32 -moduulin tekniset tiedot

MCU	ESP32
Flash-muisti	4MB
Sarjapiirisarja	CH9102
Langaton protokolla	Wi-Fi + Bluetooth 4.2
Tuki	TF-korttipaikka
Sisäänrakennetut toiminnot	Nollaus Virtakytkin
Antenni	3D WiFi -antenni [Oletuskäytössä] (Tukee WiFi IPEX -ulkoista antennia, mutta sinun täytyy hypätä vastus) LoRa-antenni, joka käyttää LILYGO LoRa32 V2 pidennettyyn kantamaan
Virtalähde	Tuki USB Micro / Li-Po-akun kaksoisvirtalähteelle JST GH 2-napainen 1.25mm [USB can power the battery]

Esimerkkikoodi viitteeksi [Github]

Jos tarvitset teknistä tukea LILYGO ESP32 -laitteelle, tarkista alla oleva linkki saadaksesi lisätietoja LILYGO LoRa32 V2.1 -projektista.

ESP32-Paxcounter
TTGO-LoRa-Series

Paxcounter-testaus：

cyberman54-ESP32-Paxcounter

LoRa32 V2.1_1.6 Disaster-Radio

https://disaster.radio/
https://github.com/sudomesh/disaster-radio
https://github.com/sudomesh/disaster-radio/releases/tag/0.2.0

Huomautus: Kiinnitä huomiota OLED-näyttöön laatikkoa avatessa.

Pitkän kantaman vähävirta-LoRa-vastaanotinlähetin

• Korkea herkkyys: -i48dBm
• Vastaanotto- ja lähetysnopeus: 300 kbps
• Valinnainen laitteisto
• Versio: SX1278[433Mhz] / SX1276[868/915Mhz] – yhteensopiva TTGO 433 mallien kanssa.

LILYGO LoRa32 V2.1

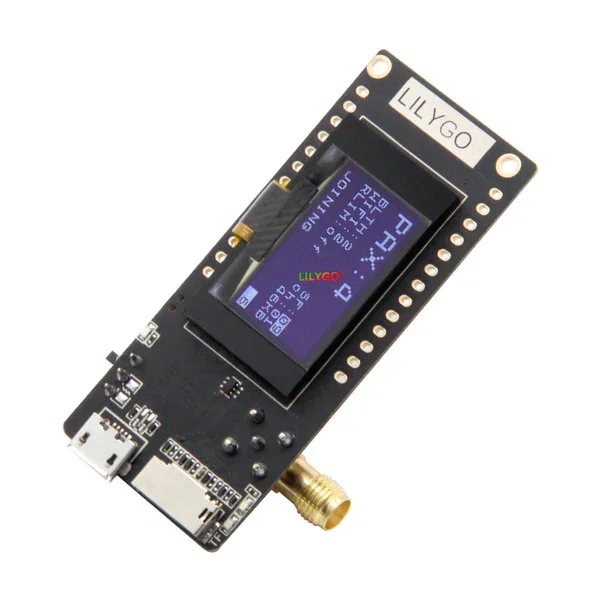

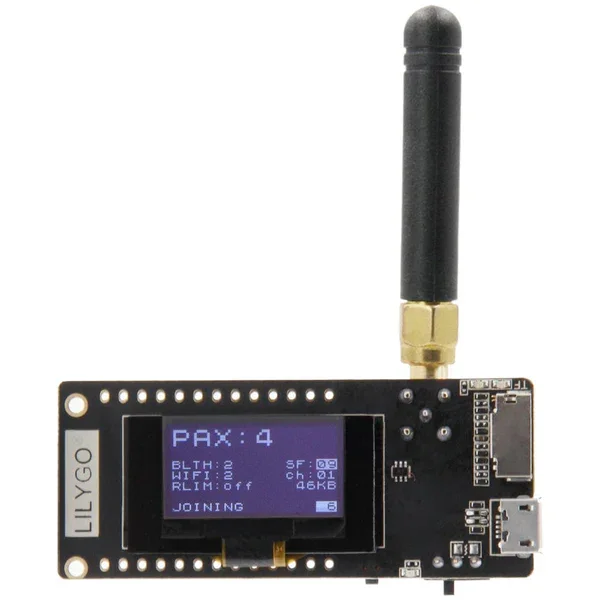

• Paxcounter on ESP32 MCU -pohjainen ohjelma matkustajavirtojen reaaliaikaiseen mittaamiseen. Se laskee, kuinka monta mobiililaitetta on lähellä. Tämä antaa arvion siitä, kuinka monta ihmistä on lähellä, mikä on erityisen hyödyllistä LILYGO LoRa32 V2.1 hyödyntämisessä älykaupunkiprojekteissa.

• Paxcounter havaitsee ilmassa Wi-Fi- ja Bluetooth-signaaleja, keskittyen mobiililaitteisiin arvioimalla niiden MAC-osoitteita. Tämä ominaisuus on erityisen hyödyllinen projekteissa, jotka käyttävät LILYGO ESP32 -sarjaa.

• Tämän projektin tarkoituksena on tehdä tämä ilman yksityisyyden loukkaamista: sinun ei tarvitse seurata ihmisten omistamia laitteita, jos haluat vain laskea ne.

• Paxcounter ei tallenna pysyvästi MAC-osoitteita eikä tee minkäänlaista skannattujen laitteiden sormenjälkitunnistusta.

• Data voidaan tallentaa paikalliselle SD-kortille, siirtää pilveen LoRa WAN -verkon tai MQTT:n kautta TCP/IP:llä tai lähettää paikalliselle isännälle sarjaliitännän (SPI) avulla.

• Disaster.radio on verkosta riippumaton, aurinkovoimalla toimiva pitkäkantainen mesh-verkko, joka perustuu ilmaiseen, avoimen lähdekoodin ohjelmistoon ja edulliseen laitteistoon. Tämä tekee siitä erinomaisen valinnan LILYGO LoRa32 V2 ja Lily Pi ESP32 käyttäjille.
• Disaster.radio on suunniteltu avoimeksi, hajautetuksi ja jaetuksi, ja se on tällä hetkellä prototyyppi-/kehitysvaiheessa.

Tuotteen esittely

Koko

Nastakaavio LILYGO LoRa32 V2.1:lle

Toimituslista

433/868/915 Mhz CH9102F Vaihtoehdot

(Huomautus: Toimituslistaan ei sisälly paristoa eikä SD-korttia.)

• 1 X LILYGO LoRa32 V2.1 433/868/915 Mhz
• 1 X Virtajohto (JST 2pin 1.25mm)
• 1 X Antenni
• 2 X Nastaa
