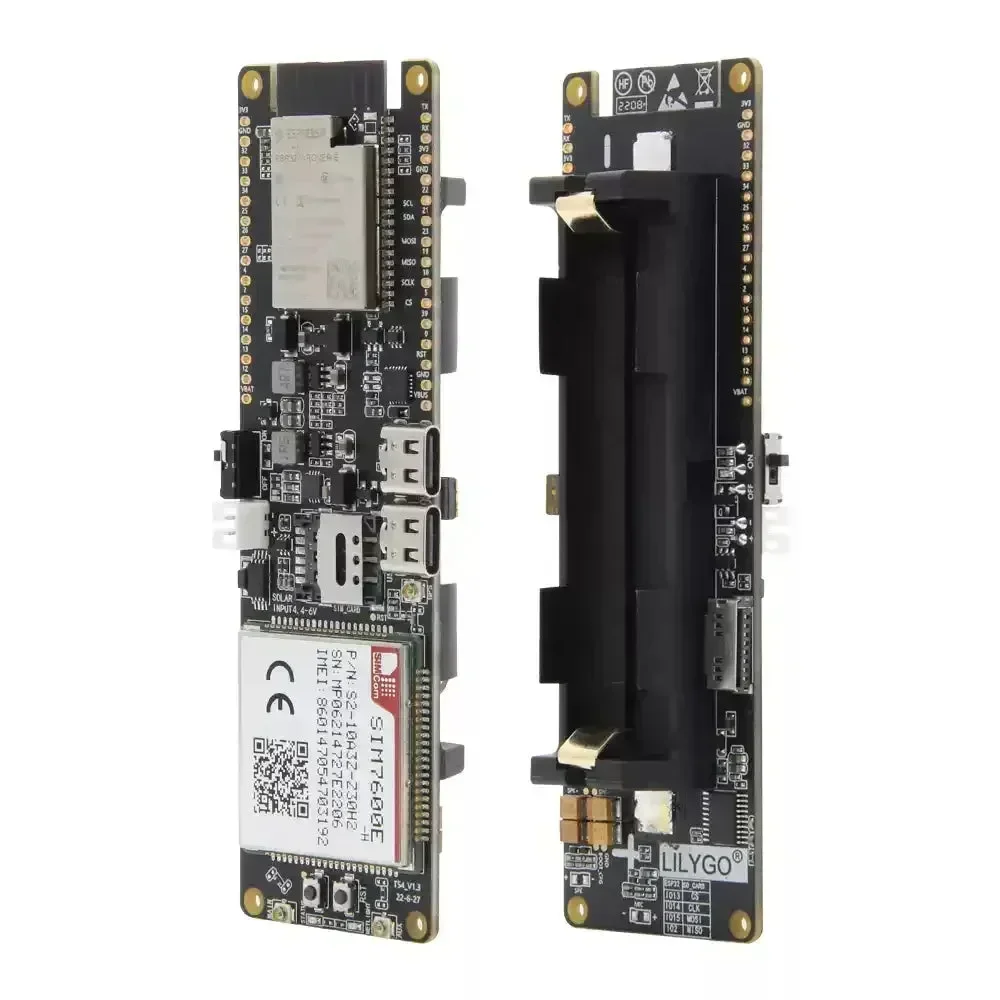

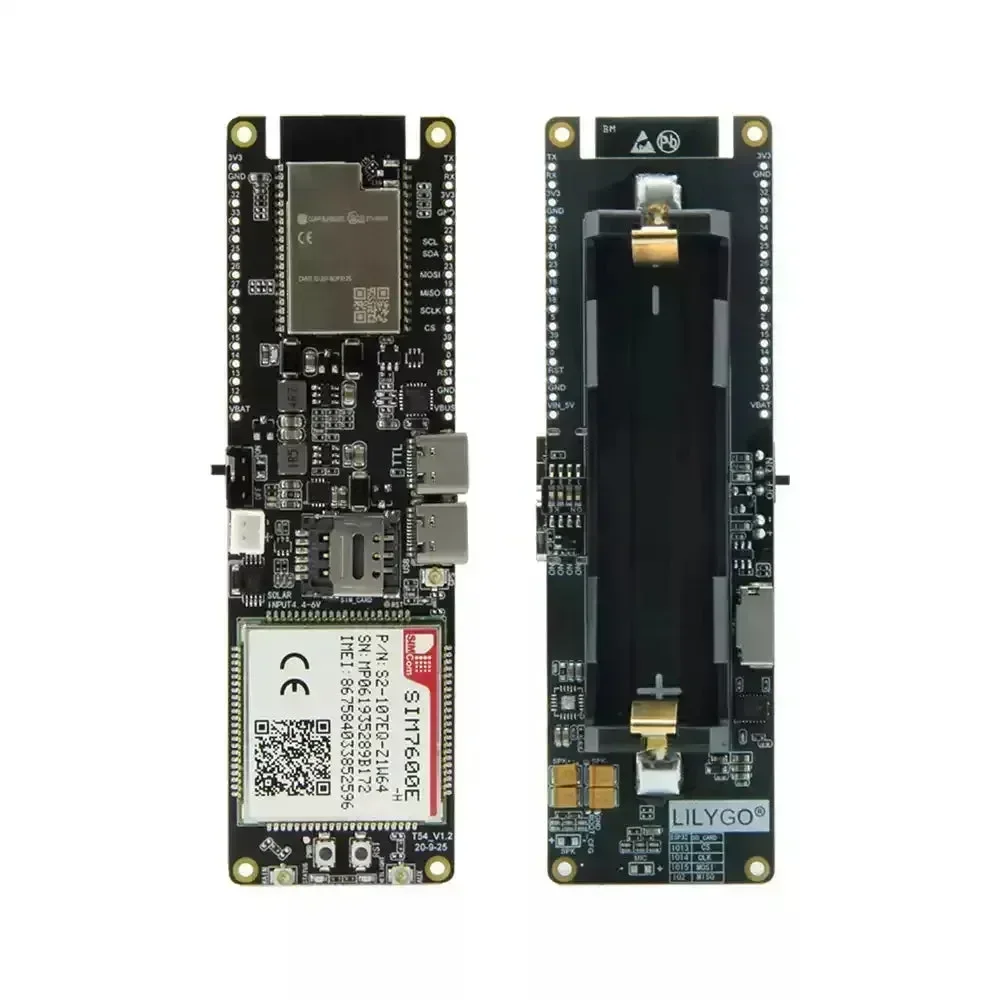

LILYGO T-SIM7600E/G/SA-H

T-SIM7600G-H R2 / T-SIM7600E-H Esittely

• T-SIM7600 on langaton verkkoyhteysmoduuli, jossa on WIFI/Bluetooth/4G LTE CAT4 GPS.

• T-SIM7600X-H on kymmenen kertaa nopeampi kuin T-SIM7600X:n latauslinkki (DL) ja lähetyslinkki (UL); LTE (Mbps) on optimoitu 10(DL)/5(UL):stä 150(DL)/50(UL):ään

• Tämän pohjalta olemme integroineet 18650-akunkotelon ja lisänneet aurinkolatausliitännän.

• Kehitysalustalle on varattu kaksi T-tyypin C-liitäntää helpottamaan erilaisten sovellusten käyttöä.

1. Yksi käytetään ohjelman lataamiseen pääohjaimen sirulle.
2. Toinen on SIM7600E-H USB-dongle teollisuusverkkokortin liitäntä. Se voidaan liittää tietokoneeseen USB-kaapelilla ja määrittää langattomaksi verkkokortiksi.

LTE(Mbps)

150(DL)/50(UL)

10(DL)/5(UL)

1. Akun positiivisen ja negatiivisen navan suojaus väärältä kytkennältä, ylilataukselta ja ylityhjennykseltä.
2. GPS-virranhallinta vähentää virrankulutusta, unessa virrankulutus laskee jopa 300uA:iin.
3. Tavallisen lataus-IC:n korvaaminen aurinkolataus-IC:llä.

Tekniset tiedot	T-SIM7600G-H R2	T-SIM7600E-H
MCU	ESP32	ESP32
LTE&GSM	SIM7600G-H R2	SIM7600E-H
SIM-kortti	✓	✓
TF-kortti	✓	✓
Kellotaajuus	240MHz	240MHz
Salama	4MB	4MB
PSRAM	8MB	8MB
Langaton yhteys	Wi-Fi: 802.11 b/g/n	Wi-Fi: 802.11 b/g/n
Bluetooth: v4.2 BR/EDR ja BLE	Bluetooth: v4.2 BR/EDR ja BLE
Oheisliitännät	I2C, SPI, UART, SDIO, I2S, CAN	I2C, SPI, UART, SDIO, I2S, CAN
Muoto	LCC+LGA, 119 nastaa	LCC, 87 nastaa
Alue	Maailmanlaajuinen	Eurooppa (Lähi-itä, Afrikka, Etelä-Korea, Thaimaa)
Mitat	30,0 x 30,0 x 2,9 mm	30,0 x 30,0 x 2,9 mm

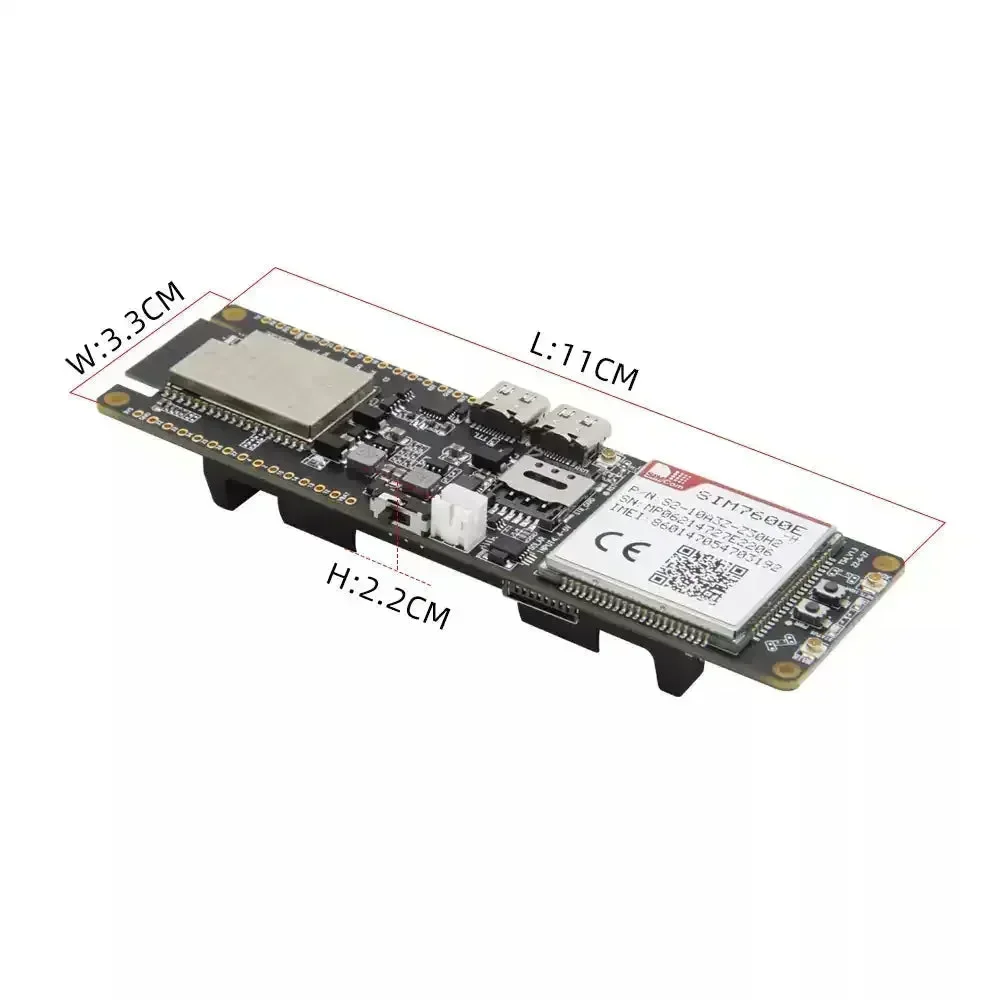

1. Koko

2. Nastakaavio

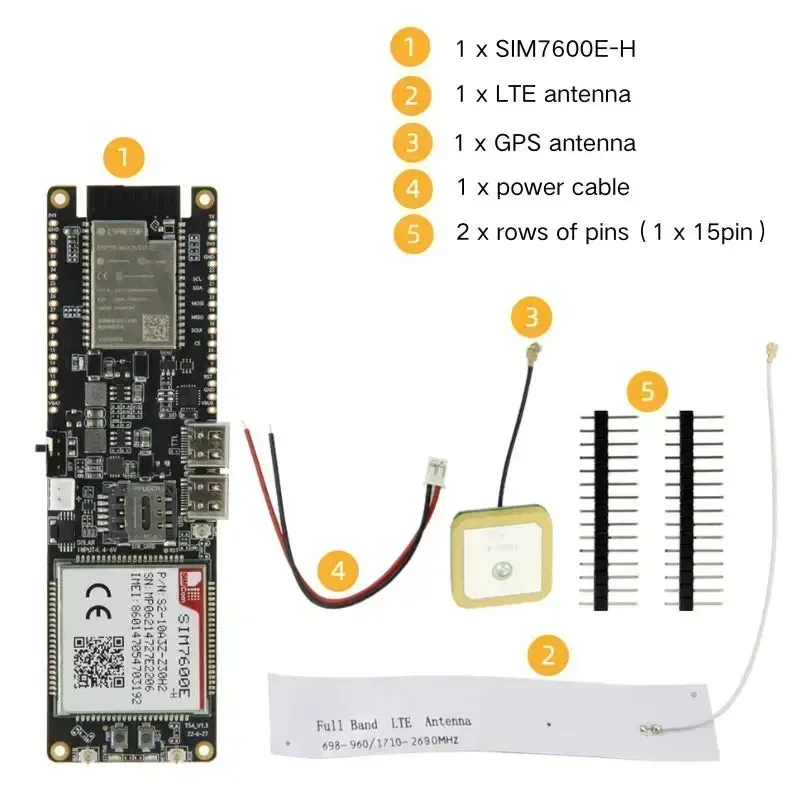

3. Lähetyslista

• 1 x T-SIM7600E-H CH9102
• 1 x SIM-antenni
• 1 x GPS-antenni
• 1 x Virtajohto
• 2 X Nastaa

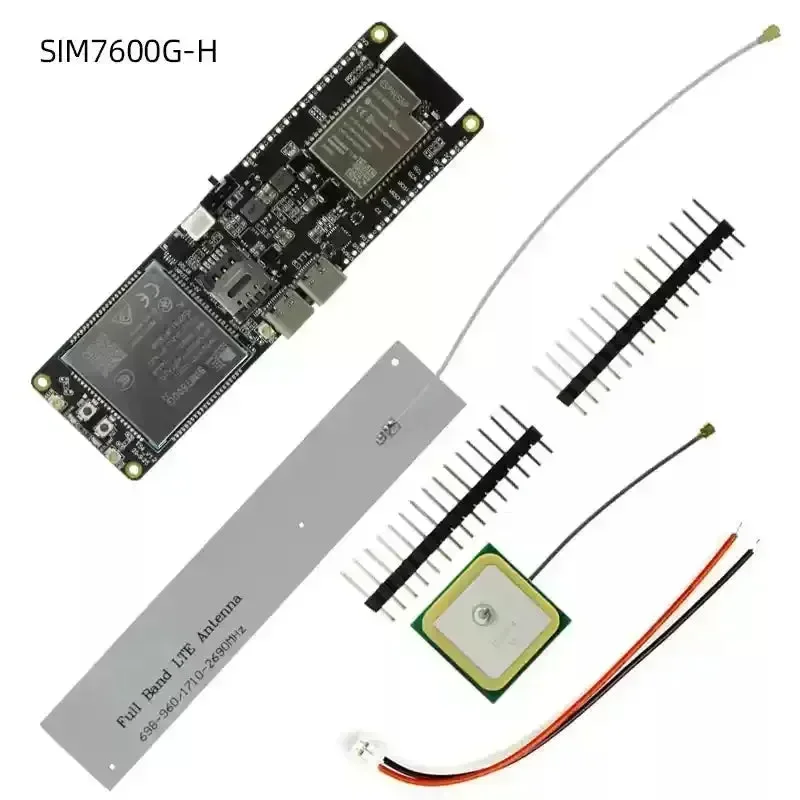

• 1 x T-SIM7600G-H 2R CH9102
• 1 x SIM-antenni
• 1 x GPS-antenni
• 1 x Virtajohto
• 2 X Nastaa
