Espressif ESP32 S3 Mini 1/1U -moduuli

ESP32-S3-MINI-1 ja ESP32-S3-MINI-1U ovat yleiskäyttöisiä Wi-Fi + Bluetooth Low Energy MCU -moduuleja, jotka tarjoavat tehokkaan toiminnallisuuden laajalla valikoimalla oheisliitäntöjä. Moduulit on optimoitu kokonsa puolesta, mikä tekee niistä sopivia sulautettuihin järjestelmiin, älykotilaitteisiin, puettaviin elektroniikkalaitteisiin ja muihin IoT-skenaarioihin. ESP32-S3-MINI-1 sisältää piirilevylle integroidun antennin, kun taas ESP32-S3-MINI-1U käyttää liitintä ulkoiselle antennille. Molemmat moduulit sisältävät jopa 8 Mt SPI-flash-muistia, ja joissakin versioissa on 2 Mt SPI PSRAM-muistia.

Ominaisuudet

Suoritin ja sirulle integroitu muisti

• Integroitu ESP32-S3-siru, jossa Xtensa® kaksiytiminen 32-bittinen LX7-mikroprosessori (tukee yksiprecision liukulukuyksikköä) kellotaajuudella jopa 240 MHz
• 384 kt ROM-muistia
• 512 kt SRAM-muistia
• 16 kt RTC SRAM -muistia
• Jopa 8 Mt Quad SPI -flash-muistia
• 2 Mt upotettua PSRAM-muistia (vain ESP32-S3FH4R2-sirulle)

Wi-Fi

• Tukee 802.11 b/g/n -standardeja
• Tiedonsiirtonopeudet jopa 150 Mbps 802.11n-tilassa
• Keysten yhdistäminen (TX/RX A-MPDU, TX/RX A-MSDU)
• 0,4 µs suojaväli
• Käyttökanavan keskitaajuusalue: 2412 ~ 2484 MHz

Bluetooth

• Bluetooth Low Energy (Bluetooth LE): Bluetooth 5, Bluetooth mesh
• Tukee tiedonsiirtonopeuksia 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
• Mainoslaajennukset
• Useita mainossarjoja
• Kanavan valinta-algoritmi #2
• Wi-Fi:n ja Bluetoothin yhteensopivuus jaettu antenni käyttäen

Oheislaitteet

• GPIO, SPI, LCD-liitäntä, kameraliitäntä, UART, I2C, I2S, infrapunalähetin, pulssilaskuri, LED PWM, täysnopeuksinen USB 2.0 OTG, USB-sarja/JTAG-ohjain, MCPWM, SDIO-isäntäliitäntä, GDMA, TWAI® (yhteensopiva ISO 11898-1, CAN 2.0:n kanssa), ADC, kosketusanturi, lämpötila-anturi, ajastimet ja valvontakello

Moduulin integroidut komponentit

• 40 MHz integroitu kideoskillaattori

Antenni vaihtoehdot

• Piirilevylle integroitu PCB-antenni (ESP32-S3-MINI-1)

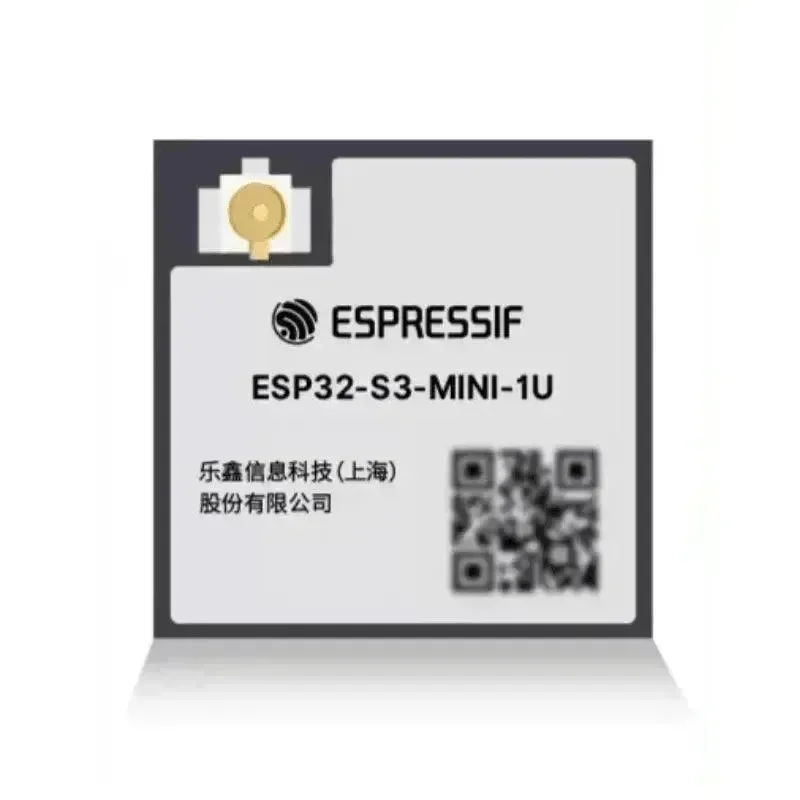

• Liitin ulkoiselle antennille (ESP32-S3-MINI-1U)

Käyttöolosuhteet

• Käyttöjännite/virtalähdejännite: 3,0 ~ 3,6 V
• Käyttölämpötila-alue: –40 ~ 85 °C

Sertifikaatit

• Ympäristösertifikaatit: RoHS/REACH

Testaus

• HTOL/HTSL/uHAST/TCT/ESD

Vertailu ESP32-S3-MINI-1 ja ESP32-S3-MINI-1U -sarjan malleista

Mallinumero	Flash-muisti	PSRAM	Käyttölämpötila (°C)	Moduulin mitat (mm)
ESP32-S3-MINI-1-N8	8 Mt (Quad SPI)	–	–40 ~ 85	15,4 × 20,5 × 2,4
ESP32-S3-MINI-1-N4R2	4 Mt (Quad SPI)	2 Mt (Quad SPI)	–40 ~ 85	15,4 × 15,4 × 2,4
ESP32-S3-MINI-1U-N8	8 Mt (Quad SPI)	–	–40 ~ 85	15,4 × 20,5 × 2,4
ESP32-S3-MINI-1U-N4R2	4 Mt (Quad SPI)	2 Mt (Quad SPI)	–40 ~ 85	15,4 × 15,4 × 2,4
