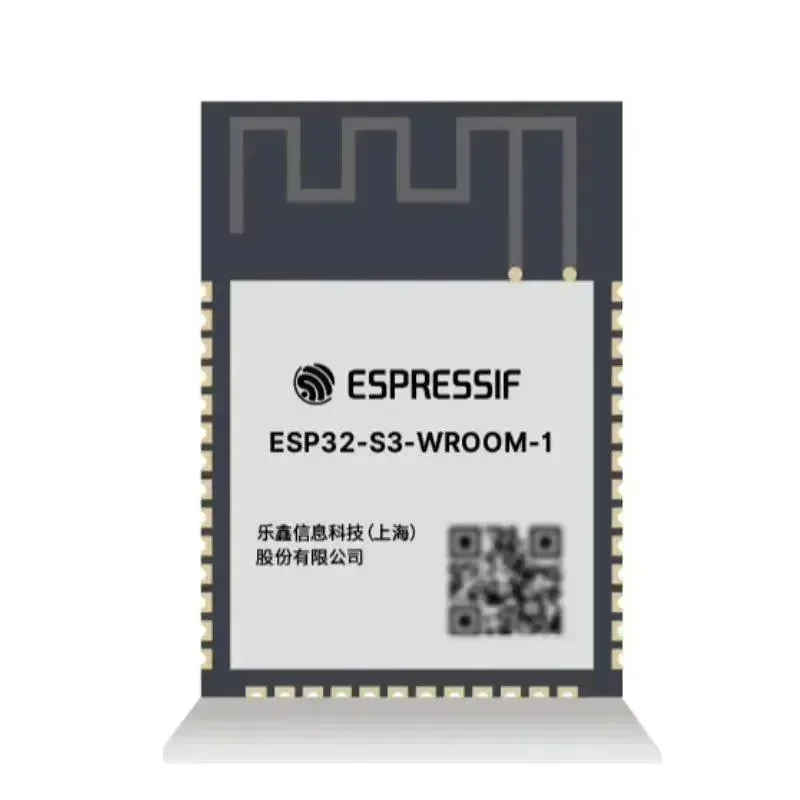

ESP32-S3-WROOM-1 on monipuolinen Wi-Fi + Bluetooth Low Energy (BLE) MCU -moduuli, jota ohjaa ESP32-S3 -sarjan siru. Laajan oheisliitäntöjen valikoiman lisäksi moduulissa on tehokkaat neuroverkkoprosessointi- ja signaalinkäsittelyominaisuudet, mikä tekee siitä ihanteellisen erilaisiin AIoT-sovellusympäristöihin. Näihin kuuluvat herätyssanan tunnistus, äänikomentojen tunnistus, kasvojentunnistus ja -tunnistaminen, älykodit, älylaitteet, älykkäät ohjauspaneelit ja älykaiuttimet.
ESP32-S3-WROOM-1 käyttää piirilevylle integroitua antennia ja on saatavilla useissa malleissa eri sovellustarpeiden täyttämiseksi.
Ominaisuudet
Suoritin ja sirumuisti
- Sisäänrakennettu ESP32-S3 -sarjan siru, Xtensa® kaksiytiminen 32-bittinen LX7-mikroprosessori (tukee yksiprecisiivistä liukulukuyksikköä), kellotaajuus jopa 240 MHz
- 384 KB ROM-muistia
- 512 KB SRAM-muistia
- 16 KB RTC SRAM-muistia
- Jopa 16 MB PSRAM-muistia
Wi-Fi
- 802.11 b/g/n
- Tiedonsiirtonopeus jopa 150 Mbps 802.11n-tilassa
- Keysten yhdistäminen (TX/RX A-MPDU, TX/RX A-MSDU)
- 0,4 µs suojaväli
- Käyttökanavan keskitaajuusalue: 2412 ~ 2484 MHz
Bluetooth
- Bluetooth Low Energy (Bluetooth LE): Bluetooth 5, Bluetooth mesh
- Tukevat tiedonsiirtonopeudet: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
- Mainoslaajennukset
- Useita mainosjoukkoja
- Kanavan valinta-algoritmi #2
- Wi-Fi:n ja Bluetoothin yhteensopivuus, sama antenni jaettuna
Oheislaitteet
- GPIO, SPI, LCD, kameraliitäntä, UART, I2C, I2S, IR-kaukosäädin, pulssilaskuri, LED PWM, täysnopeuksinen USB 2.0 OTG, USB-sarja/JTAG-ohjain, MCPWM, SDIO-isäntäliitäntä, GDMA, TWAI®-ohjain (ISO 11898-1 -yhteensopiva), ADC, kosketusanturi, lämpötila-anturi, ajastimet ja valvontakello
Moduulin integroidut komponentit
- 40 MHz integroitu kideoskillaattori
- Jopa 16 MB Quad SPI -flash-muistia
Antenni vaihtoehdot
- Piirilevylle integroitu PCB-antenni (ESP32-S3-WROOM-1)

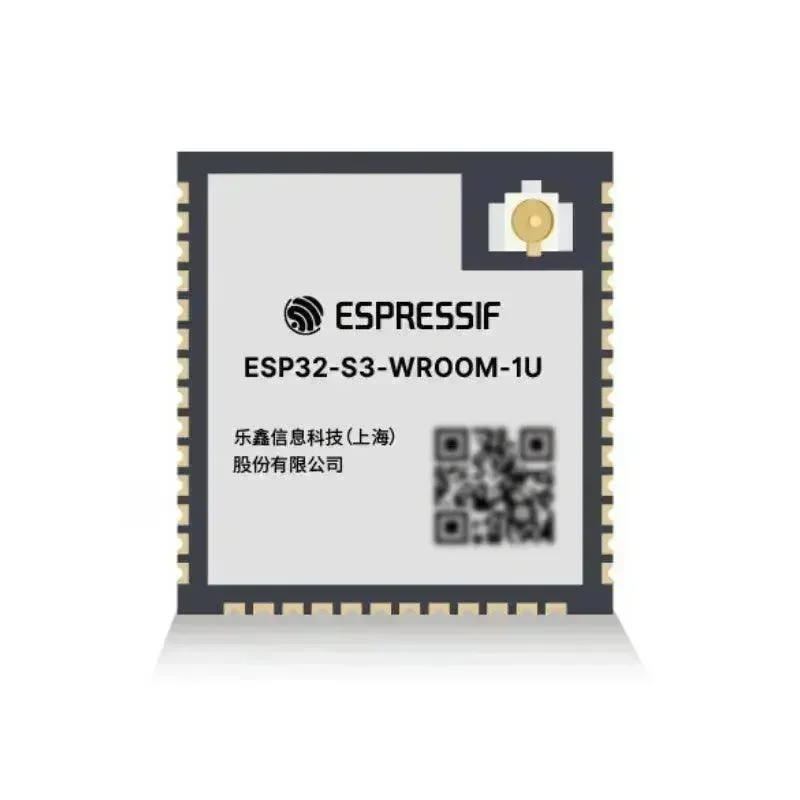

- Ulkoinen antenni liittimen kautta (ESP32-S3-WROOM-1U)
Käyttöolosuhteet
- Käyttöjännite/virtalähdejännite: 3,0 ~ 3,6 V
- Käyttölämpötila:
- 65°C versio: –40 ~ 65°C
- 85°C versio: –40 ~ 85°C
- 105°C versio: –40 ~ 105°C
Testaus
- HTOL, HTSL, uHAST, TCT, ESD
ESP32-S3-WROOM-1 sarjan mallien vertailu
| Mallinumero | Flash (MB) | PSRAM (MB) | Käyttölämpötila (°C) | Mitat (mm) |
|---|---|---|---|---|
| ESP32-S3-WROOM-1-N4 | 4 MB (Quad SPI) | – | -40 ~ 85 | 18.0 |
| ESP32-S3-WROOM-1-N8 | 8 MB (Quad SPI) | – | -40 ~ 85 | 18.0 |
| ESP32-S3-WROOM-1-N16 | 16 MB (Quad SPI) | – | -40 ~ 85 | 18.0 |
| ESP32-S3-WROOM-1-N4R2 | 4 MB (Quad SPI) | 2 MB (Quad SPI) | -40 ~ 85 | 18.0 |
| ESP32-S3-WROOM-1-N8R2 | 8 MB (Quad SPI) | 2 MB (Quad SPI) | -40 ~ 85 | 18.0 |
| ESP32-S3-WROOM-1-N4R8 | 4 MB (Quad SPI) | 8 MB (Quad SPI) | -40 ~ 85 | 25.5 |
| ESP32-S3-WROOM-1-N8R8 | 8 MB (Quad SPI) | 8 MB (Quad SPI) | -40 ~ 85 | 25.5 |
| ESP32-S3-WROOM-1-N16R8 | 16 MB (Quad SPI) | 8 MB (Quad SPI) | -40 ~ 85 | 25.5 |
| ESP32-S3-WROOM-1-N8R16V | 8 MB (Octal SPI) | 16 MB (Octal SPI) | -40 ~ 85 | 31.0 |
| ESP32-S3-WROOM-1-N16R16V | 16 MB (Octal SPI) | 16 MB (Octal SPI) | -40 ~ 85 | 31.0 |
Sovellukset
- Yleinen vähävirtaisen IoT-anturiasema
- Yleinen vähävirtaisen IoT-tietojen tallennin
- Kameran videon suoratoisto
- OTT TV -laatikko/viritinlaitteet
- USB-laitteet
- Äänentunnistus
- Kuvantunnistus
- Mesh-verkot
- Kotiautomaatio
- Älyrakennukset
- Teollisuusautomaatio
- Älykkäät maatalousratkaisut
- Äänilaitteet
- Terveys/lääketiede/hoiva
- Wi-Fi-lelut
- Pukeutuvat elektroniikkalaitteet
- Vähittäiskauppa ja ravintola-ala
