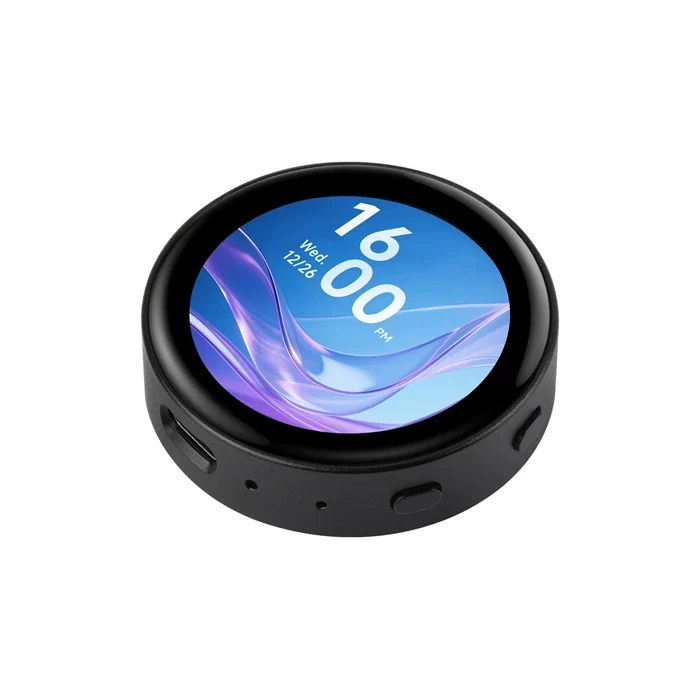

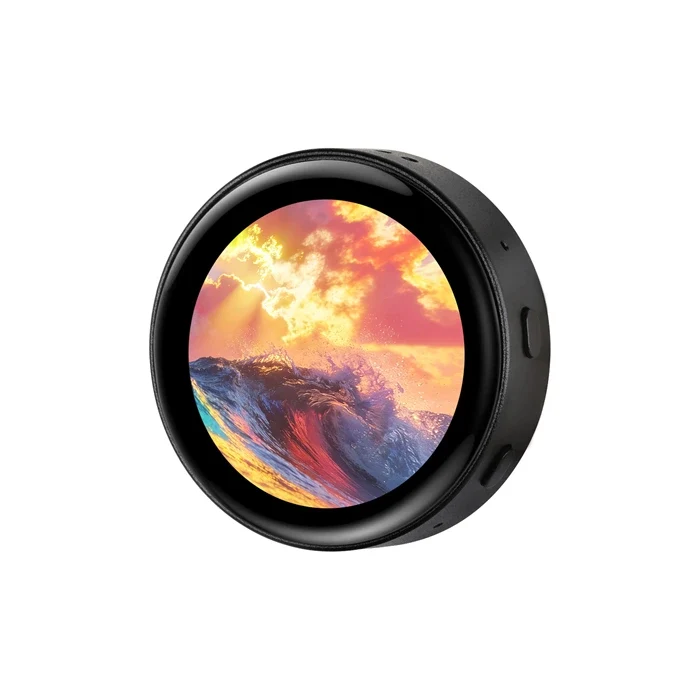

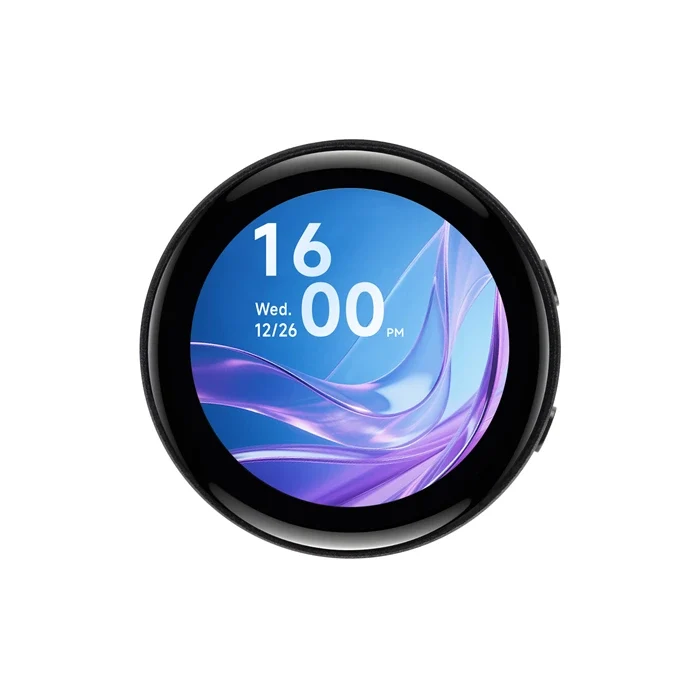

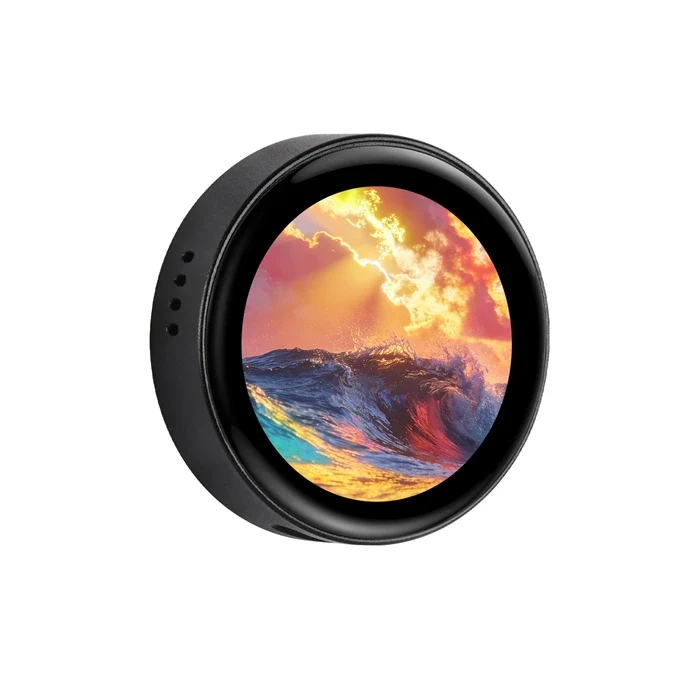

Waveshare ESP32-S3 1,43 tuuman AMOLED pyöreä kosketusnäyttökehityskortti on kompakti ESP32-S3 GUI -kehityskortti, joka perustuu ESP32-S3R8-piiriin ja 1,43 tuuman AMOLED pyöreään kosketusnäyttöön. Virallisen Waveshare-dokumentaation mukaan se tukee 2,4 GHz Wi-Fiä ja Bluetooth 5, sisältää 16 Mt Flashia ja 8 Mt PSRAMia sekä yhdistää korkean resoluution pyöreän näytön useisiin oheisresursseihin nopeaa sulautettua käyttöliittymä- ja IoT-kehitystä varten.
Tämä kortti sopii puettavien laitteiden käyttöliittymiin, älykkäisiin ohjauspaneeleihin, HMI-kehitykseen, kompakteihin IoT-päätteisiin sekä moderneihin ESP32-S3-prototyyppeihin, jotka tarvitsevat elävän pyöreän kosketusnäytön, langattoman yhteyden, liikkeentunnistuksen, RTC-tuen ja ulkoisen tallennustilan laajennuksen.
Ominaisuudet
- ESP32-S3R8 Xtensa 32-bittisellä LX7 kaksiytimisellä suorittimella, jopa 240 MHz
- Tukee 2,4 GHz Wi-Fi802.11 b/g/n ja Bluetooth 5 sisäänrakennetulla antennilla
- 1,43 tuuman AMOLED pyöreä näyttö resoluutiolla 466 x 466 ja 16,7 miljoonaa väriä
- Näyttö käyttää QSPI-liitäntää ja kapasitiivinen kosketus I2C-liitäntää
- Sisäänrakennettu 16 Mt Flash ja 8 Mt PSRAM
- Sisäänrakennettu QMI8658 6-akselinen IMU kiihtyvyys- ja gyroskooppitoiminnoilla
- Sisäänrakennettu PCF85063 RTC -piiri RTC-paristoliittimellä
- Sisältää TF-korttipaikan, USB Type-C, UART, I2C ja paljaat GPIO-resurssit
- Tukee kehitystä ESP-IDF ja Arduino IDE -ympäristöissä
- Valinnainen CNC-metallikotelo virallisten versiotietojen mukaan
Tekniset tiedot
| Parametri | Yksityiskohdat |
|---|---|
| Brändi | Waveshare |
| Tuotetyyppi | ESP32-S3 AMOLED kosketusnäyttökehityskortti |
| Pääpiiri | ESP32-S3R8 |
| Suoritin | Xtensa 32-bittinen LX7 kaksiytiminen, jopa 240 MHz |
| Langaton | 2,4 GHz Wi-Fi 802.11 b/g/n, Bluetooth 5 LE, Bluetooth Mesh |
| Näyttöpaneeli | AMOLED |
| Näytön koko | 1,43 tuumaa |
| Tarkkuus | 466 x 466 |
| Näytön värit | 16,7 miljoonaa |
| Kirkkaus | 350 cd/m2 |
| Kontrastisuhde | 60000:1 |
| Näyttöliitäntä | QSPI |
| Ajuri-IC | SH8601 / C05300 |
| Kosketus | Kapasitiivinen kosketustuki |
| Kosketus-IC | FT3168 / FT6146 |
| Muisti | 16 Mt Flash, 8 Mt PSRAM |
| Sisäänrakennetut oheislaitteet | QMI8658 IMU, PCF85063 RTC, TF-korttipaikka, USB Type-C |
Sovellukset
- Pyöreän näytön HMI ja kosketukseen perustuvat sulautetut käyttöliittymäprojektit
- Kantavat laitteet ja kompaktit GUI-keskeiset ohjauspaneelit
- Älykodin ohjaimet ja langattomat ESP32-S3 IoT-päätteet
- Liikkeentunnistukseen perustuvat käyttöliittymäprojektit sisäänrakennetulla IMU:lla
- Nopea prototyyppien teko ESP-IDF:lle, Arduinolle ja LVGL-pohjaisille sovelluksille
Muu sisältö
Waveshare ESP32-S3-Touch-AMOLED-1.43 on virallisen dokumentaation mukaan edullinen, suorituskykyinen ja skaalautuva ESP32 GUI -kehityskortti. Korkean resoluution pyöreä AMOLED-näyttö, kosketusohjaus, sisäänrakennettu IMU, RTC, TF-korttipaikka ja langaton yhteys tekevät siitä erityisen sopivan viimeisteltyihin sulautettuihin käyttöliittymäprojekteihin ja interaktiivisiin IoT-suunnitelmiin.
Resurssit
- Waveshare-wiki
- Kaaviollinen PDF
Usein kysytyt kysymykset
Tukeeko tämä kortti Wi-Fiä ja Bluetoothia?
Kyllä. Virallisen Waveshare-dokumentaation mukaan kortti tukee 2,4 GHz:n Wi-Fiä ja Bluetooth 5 LE:tä.
Minkälaista näyttöä se käyttää?
Kortti käyttää 1,43 tuuman AMOLED-pyöreää näyttöä, jonka resoluutio on 466 x 466 ja jossa on kapasitiivinen kosketustuki.
Mitä sisäänrakennettuja oheislaitteita siinä on?
Viralliset materiaalit listaavat laitteeseen sisäänrakennetun QMI8658 6-akselisen IMU:n, PCF85063 RTC:n, <
