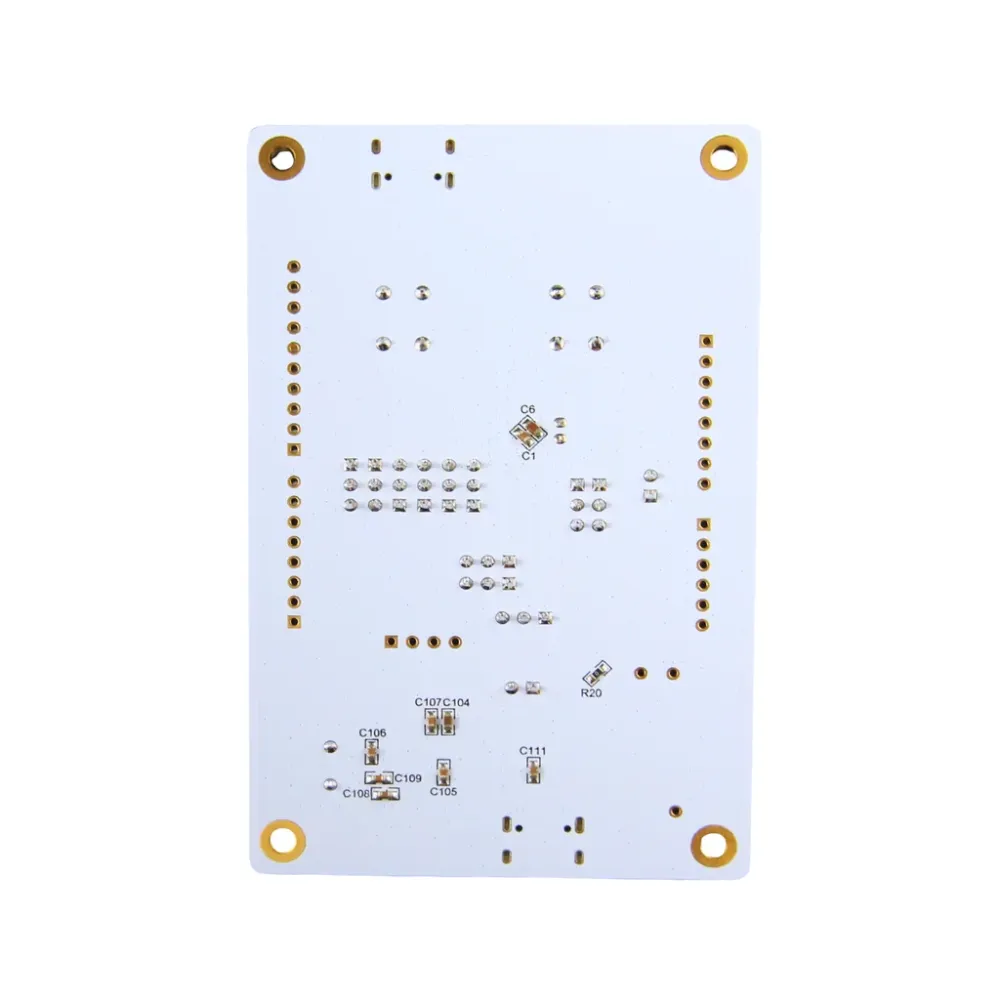

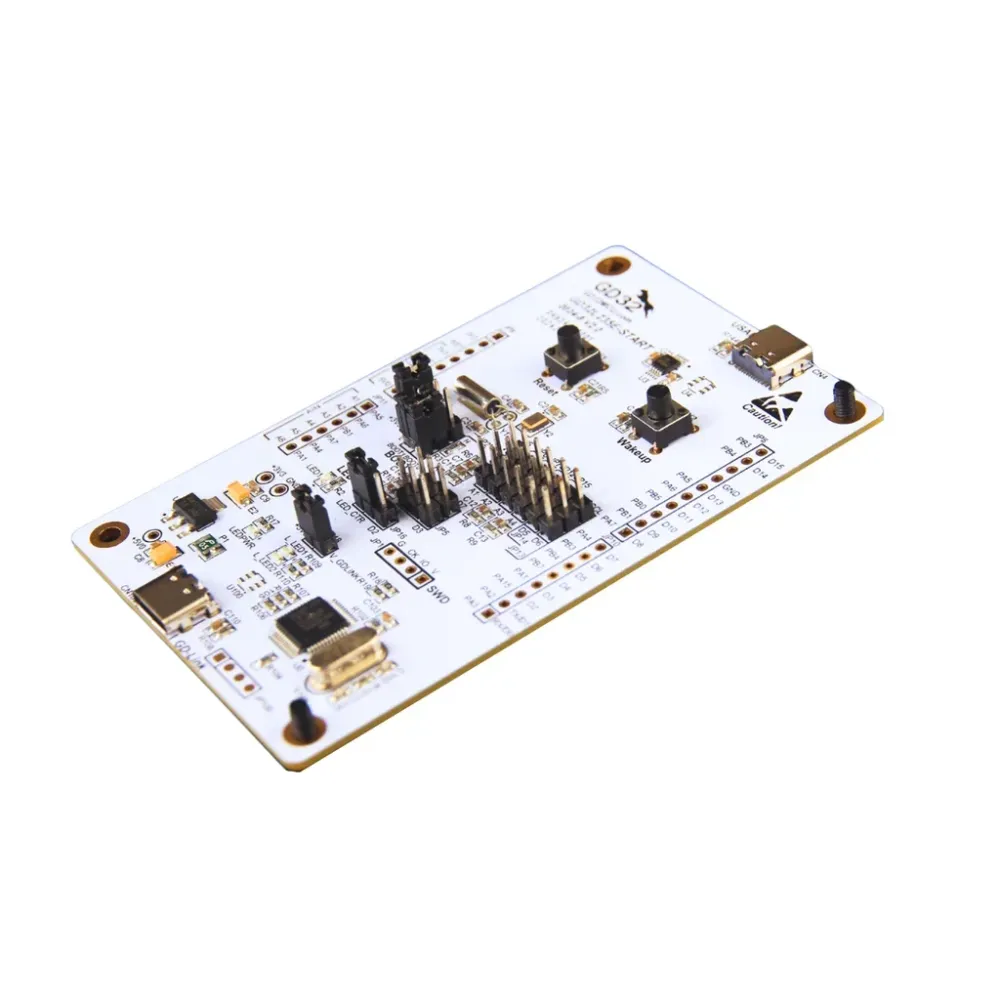

GigaDevice GD32L235E-START Aloituslevy

GigaDevice GD32L235E-START -aloituslevy on aloitusalusta GD32L235 erittäin vähävirtaiselle MCU-perheelle. Se on tarkoitettu insinööreille, jotka arvioivat kompakteja, vähävirtaisia Arm Cortex-M23 -sovelluksia, kuten kannettavia antureita, mittareita, ohjauspaneeleja ja paristokäyttöisiä kulutuselektroniikkalaitteita.

GigaDevicen virallinen GD32L235-sivu listaa sarjan jopa 64 MHz nopeudella, jopa 128 kt Flash ja jopa 24 kt SRAM. Tuotesarja sisältää vähävirtaiset toimintatilat, LCD-ohjaintuen, ADC/DAC-resurssit, vertailijat, RTC:n, USART-, I2C-, SPI- ja I2S-resurssit tyypillisiin vähävirtaisiin sulautettuihin suunnitteluihin.

---

Ominaisuudet

• GD32L235 aloitusalusta – Suunniteltu GD32L235 erittäin vähävirtaisen MCU-perheen arviointiin.
• Arm Cortex-M23 -ydin – Toimii jopa 64 MHz nopeudella tehokkaaseen sulautettuun ohjaukseen.
• Vähävirtaiseen suunnitteluun painottuva – Sopii tuotteisiin, joissa valmiustilan virta ja pitkä akunkesto ovat tärkeitä.
• Jopa 128 kt Flash-muistia – Tarjoaa sirulla olevan ohjelmamuistin kompakteille sulautetuille laiteohjelmistoille.
• Jopa 24 kt SRAM-muistia – Tukee ajonaikaista dataa ja vähävirtaisten sovellusten puskureita.
• LCD-ohjaintuki – Soveltuu segmenttinäyttösovelluksiin, kuten mittareihin ja kannettaviin laitteisiin.
• Analogiset resurssit – Viralliset tiedot listaavat 12-bittisen ADC:n, 12-bittisen DAC:n, vertailijan ja operaatiovahvistimen resurssit.
• RTC-tuki – Mahdollistaa ajan seurannan ja ajoitetun herätyksen vähävirtaisissa järjestelmissä.
• Sarjaliitäntä – USART-, I2C-, SPI- ja I2S-resurssit tukevat yleisiä ulkoisia moduuleja ja antureita.
• Laaja jännitealue – Viralliset tiedot listaavat 1,8 V – 3,6 V.

---

Tekniset tiedot

Parametri	Arvo
Tuotemalli	GD32L235E-START
MCU-perhe	GD32L235 / GD32L23x erittäin vähävirtaisten MCU-perhe
Suoritinydin	Arm Cortex-M23
Maksimitaajuus	64 MHz
Flash-muisti sarjassa	Jopa 128 KB
SRAM sarjassa	Jopa 24 kt
Käyttöjännite	1,8 V – 3,6 V
Matalaenergiatilat	Virallinen tuotetiedotussivu listaa lepotilan, syvän lepotilan, valmiustilan ja sammutustilat
Näyttöresurssi	LCD-ohjain tuki
Analogiset resurssit	12-bittinen ADC, 12-bittinen DAC, vertailija, operaatiovahvistin
Viestintäresurssit	USART, I2C, SPI, I2S
Käyttölämpötila	-40 °C – +85 °C

---

Viitedokumentit

• GigaDevice GD32L235 virallinen tuotetiedotesivu
• GigaDevice GD32 latauskeskus

---

Sovellus

• Paristokäyttöiset anturit – Matalan virran tilat ja RTC-tuki auttavat vähentämään keskimääräistä virrankulutusta.
• Älymittarit – LCD- ja matalan virran resurssit tukevat mittaus- ja näyttösovelluksia.
• Kantavat mittalaitteet – Analogiset resurssit ja sarjaliitännät tukevat käsikäyttöisiä mittalaitteita.
• Kuluttajien ohjauspaneelit – LCD- ja sarjaresurssit sopivat kompakteihin kodinkone- ja käyttöliittymäsuunnitelmiin.
• Kantavat elektroniikkalaitteet – Matalan virran Cortex-M23-toiminta tukee kompakteja paristokäyttöisiä tuotteita.
• Kaukosäätimet – Lepotilat, RTC ja sarjaliitännät sopivat aina valmiina oleviin laitteisiin.
• Teollisuuden valvonta – ADC-, vertailu- ja RTC-resurssit tukevat anturisolmuprototyyppejä.
• Matalan virran laiteohjelmistokoulutus – Sopii Cortex-M23:n, RTC:n, matalan virran tilojen ja LCD-ohjauksen oppimiseen.

---

Pakkaussisältö

• 1 x GigaDevice GD32L235E-START aloituslevy

---

Usein kysytyt kysymykset

Mitä MCU-perhettä GD32L235E-START kohdistaa?

Se on suunnattu GD32L235 ultra-matalan virrankulutuksen MCU-perheelle.

Minkä CPU-ytimen GD32L235 käyttää?

GD32L235-perhe käyttää Arm Cortex-M23 -ydintä.

Mikä on suurin taajuus?

GigaDevice listaa GD32L235-perheen toimimaan jopa 64 MHz taajuudella.

Kuinka paljon muistia sarjassa on?

GD32L235-sa
