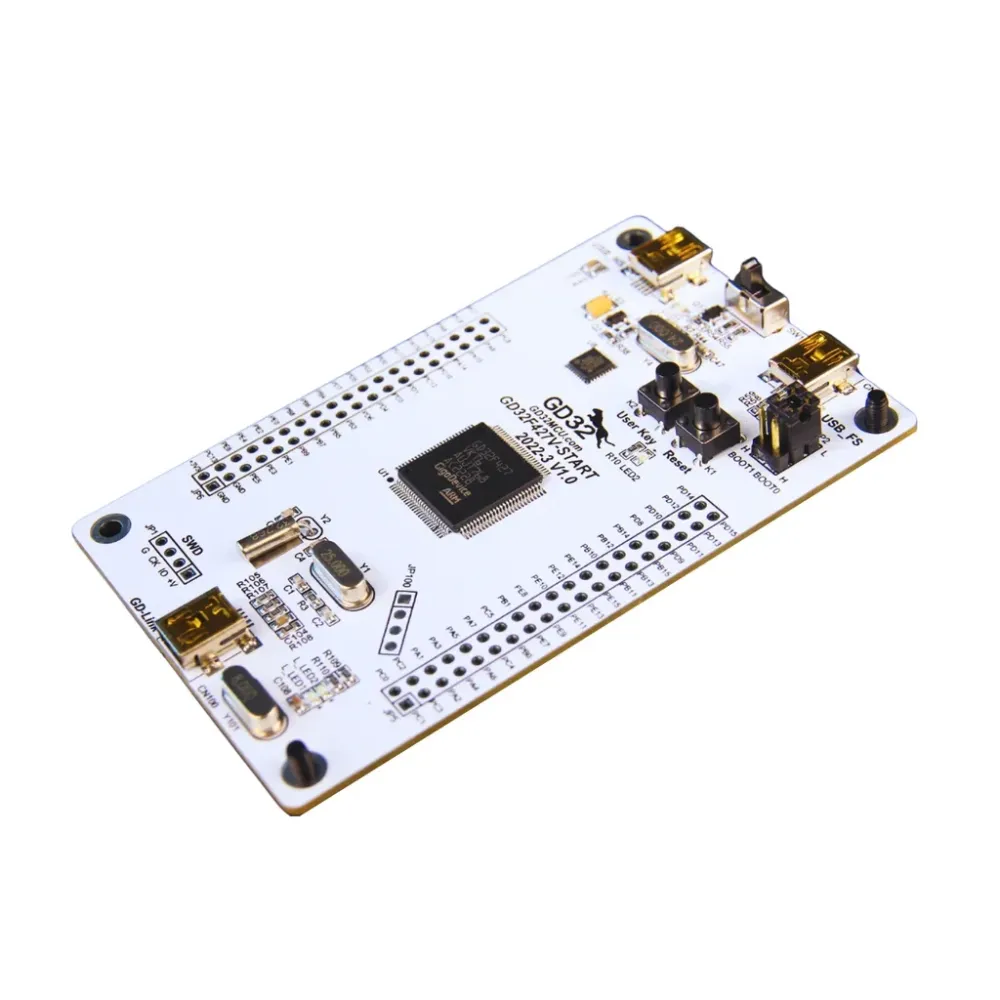

GigaDevice GD32F427V-START Cortex-M4 200MHz MCU Starter Dev Board on aloitusalusta GD32F427VET6 -mikrokontrollerin arviointiin. Tämä laite kuuluu GigaDevice:n GD32F4-suorituskykyisten MCU:iden perheeseen ja yhdistää Arm Cortex-M4 -ytimen, 200 MHz toiminnan, DSP-laajennuksen ja liukulukutuen vaativiin sulautettuihin sovelluksiin.
Viralliset GigaDevice-tiedot listaavat GD32F427VET6 -laitteen LQFP100-koteloisena, jossa on 512 KB Flash, 256 KB SRAM ja jopa 82 I/O. Sarja sisältää USB FS + HS OTG, Ethernet MAC, CAN 2.0B, SDIO, LCD-TFT ja kameraan liittyvät resurssit, tarjoten kehittäjille vahvan pohjan verkottumiseen, käyttöliittymiin, konenäköön ja teollisuuden ohjausprototyyppien toteutukseen.
Ominaisuudet
- GD32F427VET6 MCU – Perustuu GigaDevice GD32F427-sarjan mikrokontrolleriin suorituskykyiseen sulautettuun kehitykseen.
- 200 MHz Cortex-M4 – Arm Cortex-M4 -ydin DSP-laajennuksella ja liukulukutuen kanssa.
- 512 KB Flash – Sisäinen ohjelmamuisti sovelluskoodille, demoille ja arviointiohjelmistolle.
- 256 KB SRAM – Suurempi SRAM-kapasiteetti puskureille, viestintäpinnoille, näyttötehtäville ja reaaliaikaiselle ohjaukselle.
- LQFP100-kotelo – Tarjoaa jopa 82 I/O laajennukseen ja oheislaitteiden arviointiin.
- USB FS + HS OTG – Tukee USB-laitteen tai isäntälaitteen kehitystä laitteiston suunnittelusta riippuen.
- Ethernet MAC – Hyödyllinen teollisuusverkkoympäristöjen ja yhdistettyjen sulautettujen järjestelmien arviointiin.
- CAN 2.0B -tuki – Soveltuu teollisuusautomaatioon, moottorinohjaukseen ja kenttäväyläkokeiluihin.
- Näyttö- ja kameran resurssit – Viralliset tuotetiedot listaavat LCD-TFT- ja kameraan liittyvät tuet GD32F427VET6:n ominaisuuksiin.
- Runsaat sarjaliitännät – Sisältää UART/USART-, I2C-, SPI-, I2S- ja SDIO-resurssit laajojen oheislaitteiden prototyypeille.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Tuotemalli | GD32F427V-START |
| Kohde-MCU | GD32F427VET6 |
| MCU-sarja | GD32F427 / GD32F4 suorituskykyinen MCU-sarja |
| Suoritinydin | Arm Cortex-M4 DSP-laajennuksella ja FPU:lla |
| Maksimitaajuus | 200 MHz |
| Flash-muisti | 512 KB |
| SRAM-muisti | 256 KB |
| Pakkaus | LQFP100 |
| Tulo/Lähtö | Jopa 82 |
| Viestintärajapinnat | USART/UART, I2C, SPI, I2S, CAN 2.0B, USB FS + HS OTG, Ethernet MAC, SDIO |
| Analogiset resurssit | 3 x 12-bittistä ADC:tä, 2 x 12-bittistä DAC:ia |
| Näyttö / Kuvankäsittely | LCD-TFT- ja kameraan liittyvät resurssit listattu GD32F427VET6:lle |
| Lämpötila-alue | -40 °C – +85 °C |
Viitedokumentit
- GigaDevice GD32F427 virallinen tuotteen sivu
- GigaDevice GD32 latauskeskus
Sovellus
- Teollinen verkottuminen – Ethernet MAC ja CAN-resurssit tukevat yhdistettyjä ohjauslaitteita ja porttiprototyyppejä.
- Käyttöliittymät – LCD-TFT-resurssit ja suuri SRAM-kapasiteetti auttavat HMI-arviointiprojekteissa.
- Sulautetut konenäköexperimentit – Kameran liittyvät resurssit tukevat kuvankaappaukseen suuntautunutta kehitystä.
- Moottorinohjaus – 200 MHz Cortex-M4 -suorituskyky ja analogiset resurssit ovat hyödyllisiä reaaliaikaisissa ohjaussilmukoissa.
- USB-sovellukset – USB FS + HS OTG -tuki soveltuu laitteen tai isännän viestintäarviointiin.
- Tietojen tallennus – SDIO- ja sarjaliitännät tukevat tallennusta ja suurinopeuksista tiedonsiirtoa.
- Teollisuusautomaatio – CAN 2.0B, ajastimet ja GPIO tekevät alustasta sopivan automaatioprototyypeille.
- Edistynyt sulautettu koulutus – Vahva alusta Cortex-M4:n, verkottumisen, näytön ja oheislaitteiden integroinnin opetukseen.
Pakkaussisältö
- 1 x GigaDevice GD32F427V-START aloituskehityskortti
Usein kysytyt kysymykset
Mikä MCU on käytössä GD32F427V-STARTissa?
Se on valmisteltu GD32F427VET6</stro
