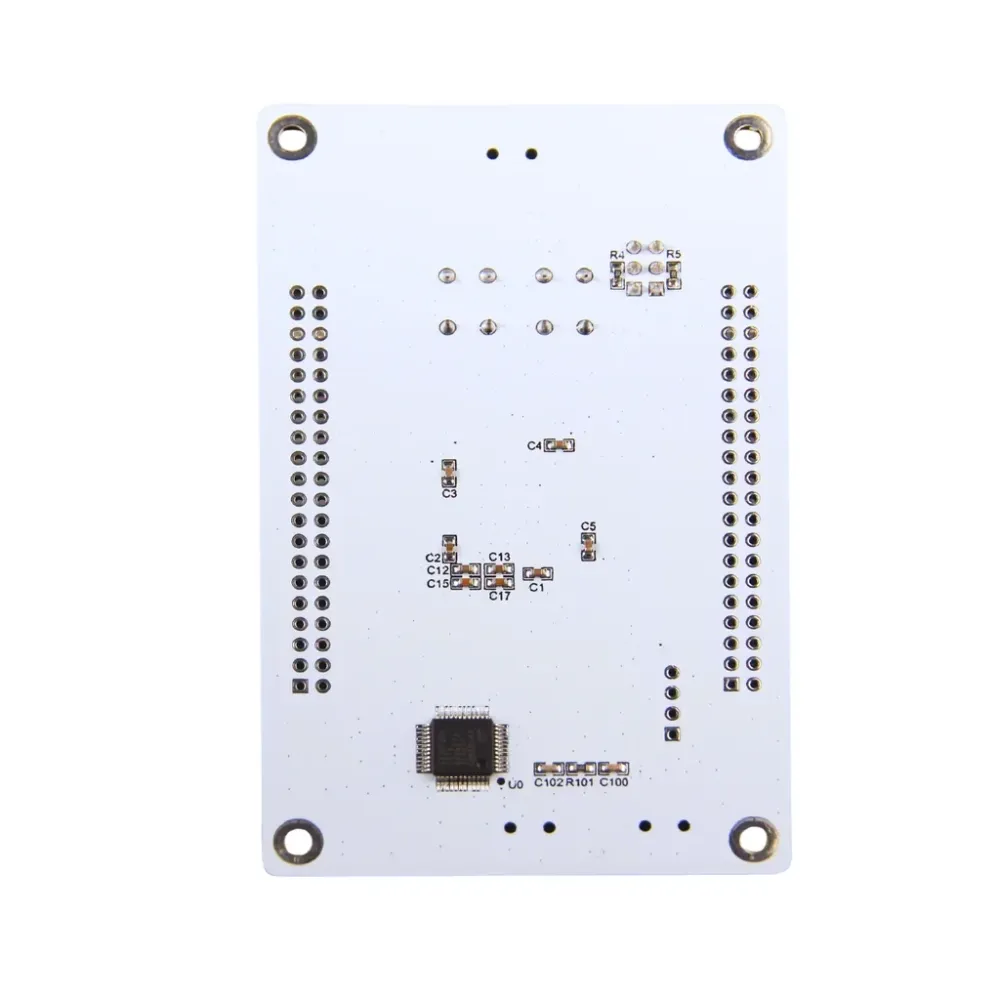

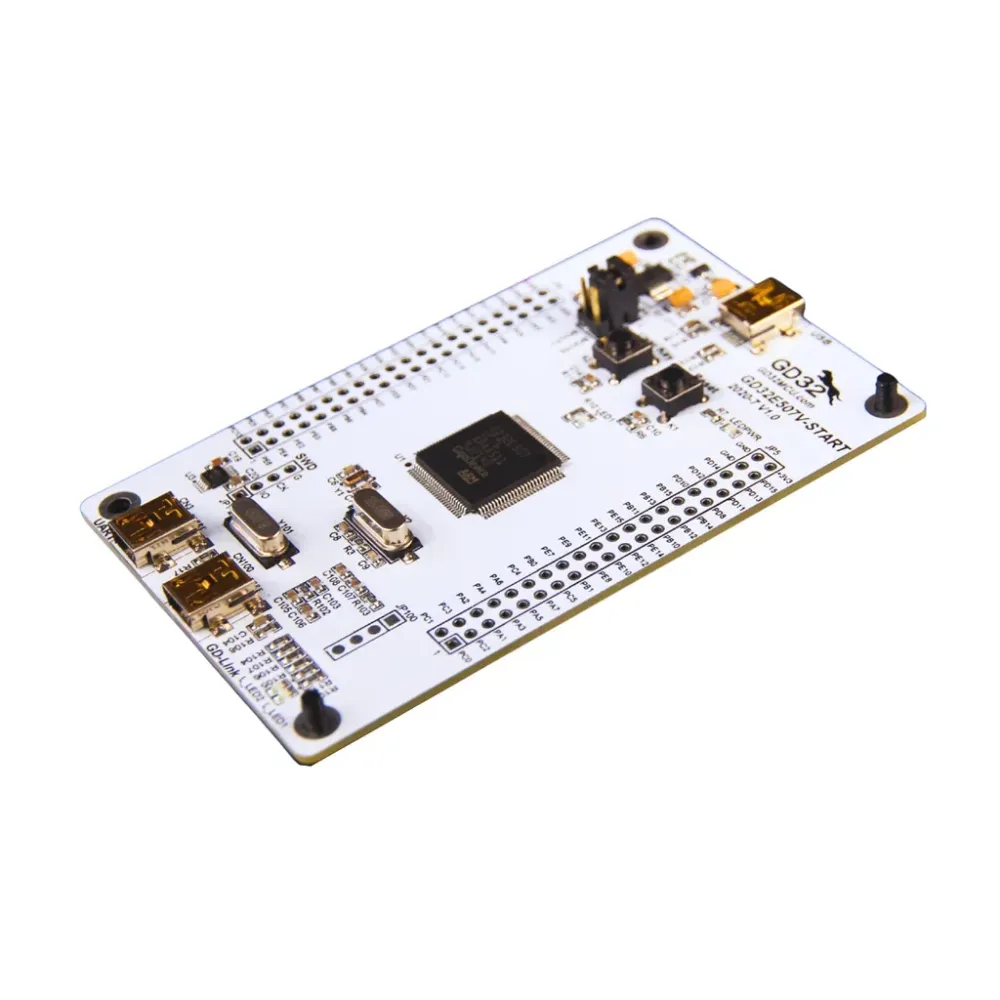

GigaDevice GD32E507V-START on Arm Cortex-M33 -aloituskortti GD32E503/505/507/508 -korkean suorituskyvyn MCU-sarjaryhmän arviointiin. Se on suunniteltu kehittäjille, jotka tarvitsevat käytännöllisen kortin laiteohjelmiston käynnistykseen, oheislaitteiden arviointiin, teollisuusohjauksen prototyyppien tekoon ja Cortex-M33 -sovelluskehitykseen.
GigaDevicen virallisen Arm Cortex-M33 MCU -tuoteperhesivun mukaan GD32E503/505/507/508 -sarja tukee jopa 180 MHz päätaajuutta ja jopa 512 kt Flash-muistia. Virallinen perhetaulukko listaa 3 x 12-bittistä ADC:tä, 2 x 12-bittistä DAC:ia, useita kehittyneitä ja yleiskäyttöisiä ajastimia, DMAMUXin, jopa 6 UARTia, 3 SPI:tä, 3 I2C:tä, 2 I2S:ää ja 1 SDIO:n.
Sulautetuille insinööreille GD32E507V-START tarjoaa käytännöllisen arviointipolun GD32E507-luokan Cortex-M33 -alustalle. Koska tässä käytetyt viralliset julkiset lähteet vahvistavat MCU-perheen tekniset tiedot, mutta eivät kaikkia tämän tarkalleen START-kortille ominaisia liitäntä- tai lisävarustetietoja, kuvaus keskittyy vahvistettuihin sarjan ominaisuuksiin ja välttää tukemattomia kortin asetteluoletuksia.
Ominaisuudet
- GD32E507 aloituskortti – Suunniteltu GigaDevicen Cortex-M33 GD32E507-luokan MCU-alustan arviointiin.
- Arm Cortex-M33 -ydinperhe – Kortti kuuluu GD32 Cortex-M33 -kehitysekosysteemiin.
- Jopa 180 MHz toiminta – Virallinen GD32E503/505/507/508 -sarjaryhmä tukee jopa 180 MHz.
- Jopa 512 kt Flash-muistia – GigaDevice listaa tälle sarjaryhmälle jopa 512 kt Flash-muistia.
- DSP- ja FPU-yhteensopiva alusta – Virallinen Cortex-M33 -tuotesivu kuvaa DSP-käskyt ja yksiprecision FPU-tuen.
- Matemaattisen kiihdytyksen tuki – GigaDevice kuvaa laitteistopohjaista trigonometrisen matematiikan yksikköä Cortex-M33 -alustatiedoissaan.
- Runsas analoginen alijärjestelmä – Viralliset sarjan ominaisuudet listaavat 3 x 12-bittistä ADC:tä ja 2 x 12-bittistä DAC:ia.
- Ohjaus- ja ajoitusresurssit – Tälle sarjaryhmälle on listattu useita 16-bittisiä ja 32-bittisiä ajastimia sekä kehittyneitä vektorinohjausajastimia.
- Laajat kommunikaatiorajapinnat – Virallisessa taulukossa on listattu UART, SPI, I2C, I2S ja SDIO-resurssit.
Tekniset tiedot
| Parametri | Arvo |
|---|---|
| Malli | GigaDevice GD32E507V-START |
| Korttityyppi | Aloituskortti |
| MCU-sarjaryhmä | GD32E503/505/507/508 |
| Ydin | Arm Cortex-M33 |
| Maksimitaajuus | Jopa 180 MHz |
| Sulautettu Flash-muisti | Jopa 512 kt |
| Analogiset resurssit | 3 x 12-bittistä ADC:tä, 2 x 12-bittistä DAC:ia |
| Ajastinresurssit | 9 x 16-bittistä yleiskäyttöistä ajastinta, 2 x 16-bittistä edistynyttä vektorinohjausajastinta, 1 x 32-bittinen yleiskäyttöinen ajastin, 2 x 16-bittistä perusajastinta |
| DMA-resurssit | 2 x monikanavainen DMA-valitsinmoduuli (DMAMUX) |
| Viestintärajapinnat | Jopa 6 UARTia, 3 SPIä, 3 I2C:tä, 2 I2S:ää, 1 SDIO |
| Ydintoimintojen viite | DSP-käskykanta, yksittäistarkkuuksinen FPU ja laitteistotason trigonometrinen matemaattinen yksikkö Cortex-M33 -alustalla |
| Kehitystuki | Viralliset GD32-työkalut, dokumentaatio, ohjelmistokirjastot ja kehitysresurssit |
Viitedokumentit
- GigaDevice Arm Cortex-M33 MCU -tuotesivusto
- GigaDevice GD32E5 -sarjan virallinen ilmoitus
Sovellus
- GD32E507 arviointi – Arvioi Cortex-M33 MCU -alustaa GD32E507-luokan perheessä.
- Teollisuusohjauksen kehitys – Prototyypitä ohjaussovelluksia ajastimilla, analogisilla oheislaitteilla ja viestintäliitännöillä.
- Moottoriohjauksen testaus – Tutki vektorinohjausajastinresursseja ja sekasignaaliohjaustyönkulkuja.
- Digitaalisen tehon prototyyppaus – Kehitä kokeiluja suorituskykyisen ohjaussilmukan laiteohjelmiston ympärille.
- Mittaus- ja signaalityönkulut – Käytä ADC:tä, DAC:ia ja ajoitusresursseja sulautettuihin mittaustehtäviin.
- Cortex-M33 koulutus – Tukee sulautettujen järjestelmien laboratorioita, laiteohjelmiston oppimista ja MCU-kehitysko
