Taurus Brainwave -moduuli | 9600bps UART EEG-anturi

Taurus Brainwave -moduuli – 9600bps UART EEG -anturi tarkkaavaisuus- ja meditaatiokokeisiin

Taurus Brainwave -moduuli on EEG-tyylinen signaalimoduuli aivoaaltojen, tarkkaavaisuuden, meditaation ja biofeedback-kokeiden opetuskäyttöön. Se on tarkoitettu edulliseen ihmisen käyttöliittymätutkimukseen, oppimisdemonstraatioihin ja sarjadatan visualisointiprojekteihin, ei lääketieteelliseen diagnostiikkaan.

Moduuli voidaan liittää mikrokontrolleriin tai PC:n sarjatyökaluihin ja yhdistää näyttö- tai dataloki-projekteihin esimerkiksi ELAB Nano V3-, Raspberry Pi Pico W- tai indikaattorilevyjen, kuten RGB Full Color LED Module, kanssa.

Käytä eristettyjä, paristokäyttöisiä kehitysympäristöjä ihmiskokeissa ja noudata huolellisesti toimittajan kytkentäohjeita. Tämä sivu on kirjoitettu harrastus- ja opetuskäyttöön, ei kliinisiin tai turvallisuuskriittisiin terveyspäätöksiin.

Tekniset tiedot

Parametri	Arvo
SKU	TB-Taurus9600
Tuotetyyppi	Aivoaalto-/EEG-tyylinen sarjamoduuli
Oletusnopeus	9600bps SKU/nimen mukaan
Rajapinta	UART-sarja
Tyypillinen data	Tarkkaavaisuus, meditaatio, signaalin laatu, raakadata tai paketoidut EEG-tyyliset arvot laiteohjelmistosta riippuen
Käyttötarkoitus	Biofeedback, oppimisdemonstraatiot, visualisointi, HCI-kokeet
Isäntälaitteet	Arduino, ESP32, PC:n sarjatyökalut, Raspberry Pi
Turvallisuusmuistutus	Käytä vain opetukseen, ei lääketieteelliseen laitteeseen
Virta	Noudattakaa tuotteen kytkentä- ja toimittajadokumentaatiota
Ulostulotyyppi	Digitaalinen sarjadatan ulostulo

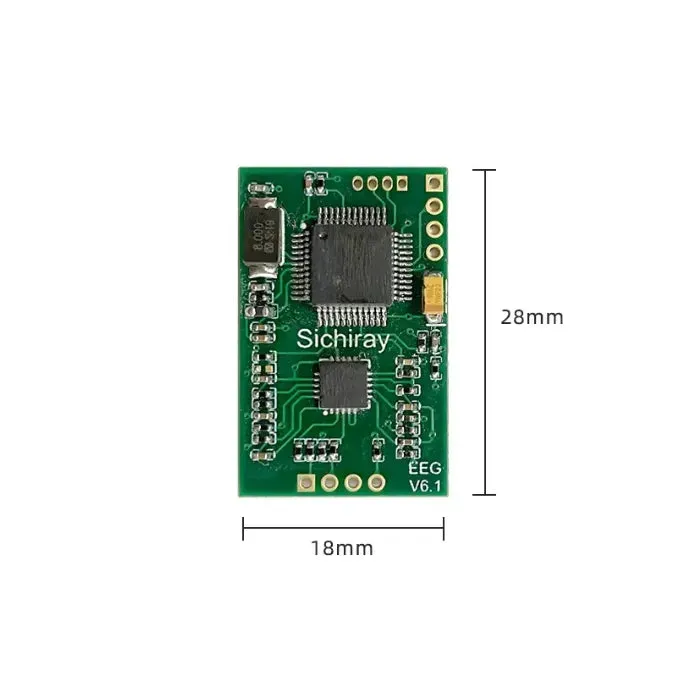

Levyn asettelu ja merkintäopas

• VCC – Moduulin virtasyöttö; noudata tuotteen merkintää.
• GND – Maadoitus sarjaisännälle.
• TXD – Moduulin sarjadatan ulostulo isännän RX:lle.
• RXD – Valinnainen komentotulo, jos laiteohjelmisto tukee.
• Elektrodin tulo – Kytke vain toimitettujen kuulokkeen tai elektrodin ohjeiden mukaan.
• Signaalin laatu – Hyvä ihokontakti ja vähäinen liike parantavat mittaustuloksia.
• Eristysmuistutus – Suosi paristokäyttöisiä ja eristettyjä testiasetuksia ihmiskokeissa.
• Sarjamuistutus – Aloita 9600 baudilla ja säädä vain, jos moduulin dokumentaatio poikkeaa.

Sovellusesimerkit

1. Python-sarjapakettien tarkastaja

Tallenna moduulin raakadata protokollan tarkastelua varten.

import serial port = serial.Serial("COM7", 9600, timeout=1) while True: data = port.read(32) if data: print(data.hex(" "))

2. Arduino-sarjasilta

Välitä moduulin UART-data USB-sarjan monitoriin.

#include <SoftwareSerial.h> SoftwareSerial brain(10, 11); void setup() { Serial.begin(115200); brain.begin(9600); } void loop() { while (brain.available()) Serial.write(brain.read()); }

3. Yksinkertainen tarkkaavaisuusindikaattori

Käytä jäsenneltyjä tarkkaavaisuusarvoja LEDin ohjaukseen mukauttamalla jäsentäjä pakettimuotoosi.

const int ledPin = 13; int attention = 0; void setup() { pinMode(ledPin, OUTPUT); Serial.begin(9600); } void loop() { if (Serial.available()) { attention = Serial.read(); digitalWrite(ledPin, attention > 60 ? HIGH : LOW); } }

Pakkauslista

• 1 x Taurus Brainwave -moduuli

UKK

K: Onko tämä lääketieteellinen laite?
V: Ei, käsittele sitä vain opetukseen ja kokeiluun tarkoitetuksi moduuliksi.

K: Mikä baudinopeus kannattaa aloittaa?
V: Aloita 9600bps SKU/nimen mukaan.

K: Mikä rajapinta tässä on?
V: Se on tarkoitettu UART-sarjadatatyöskentelyyn.

K: Voinko liittää sen Arduinoon?
V: Kyllä, yhteensopivan sarjaliitännän ja turvallisen virtajärjestelyn kautta.

K: Miksi mittaukset ovat kohinaisia?
V: Huono elektrodikontakti, liike, verkkohäiriöt ja maadoitus voivat vaikuttaa signaaleihin.

K: Voiko se diagnosoida terveydentiloja?
V: Ei, sitä ei tule käyttää diagnoosiin tai lääketieteellisiin päätöksiin.

K: Voinko tallentaa dataa PC:lle?
V: Kyllä, käytä USB-sarjamuunninta tai sarjayhteensopivaa isäntää.

K: Mitä minun tulee tarkistaa ennen käyttöä?
V: Virransyöttö, baudinopeus, TX/RX-kytkennät, elektrodin liitäntä ja eristysturvallisuus.
