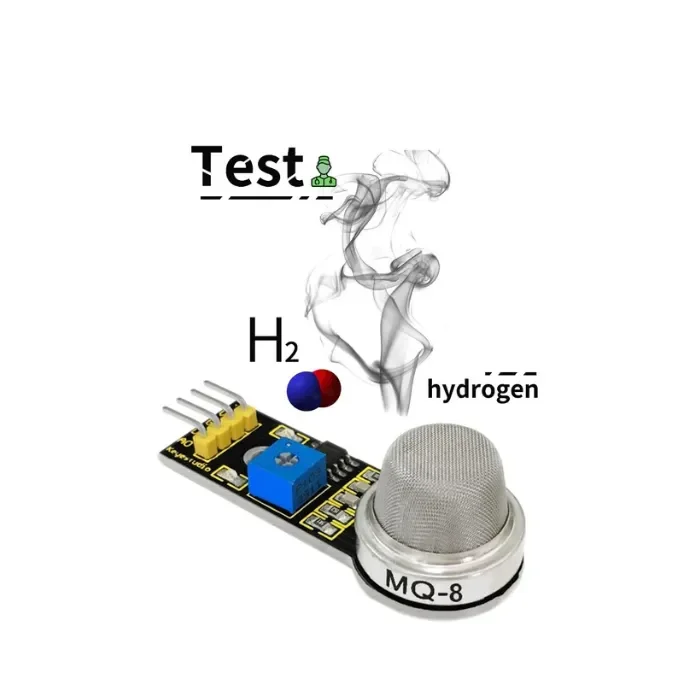

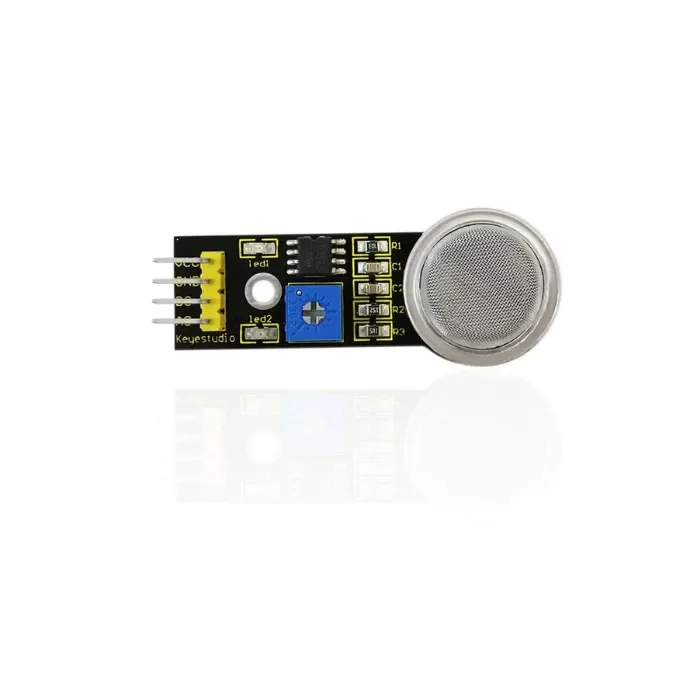

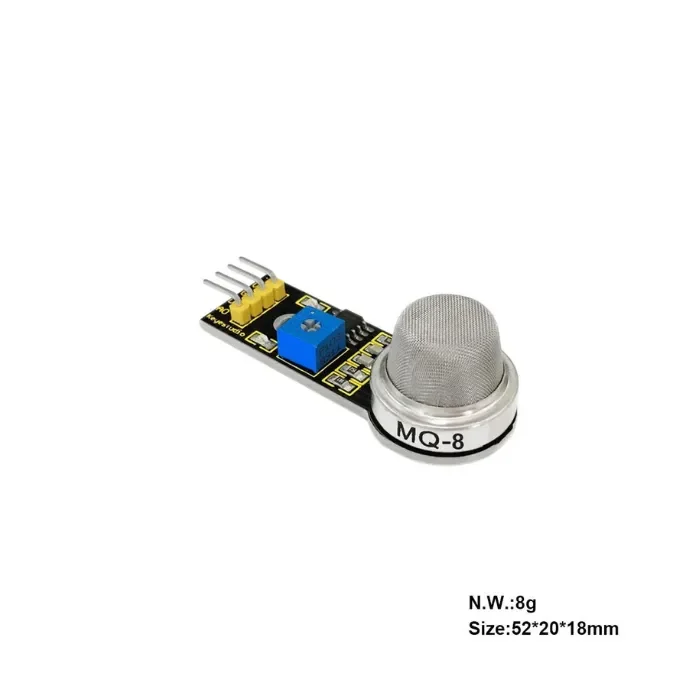

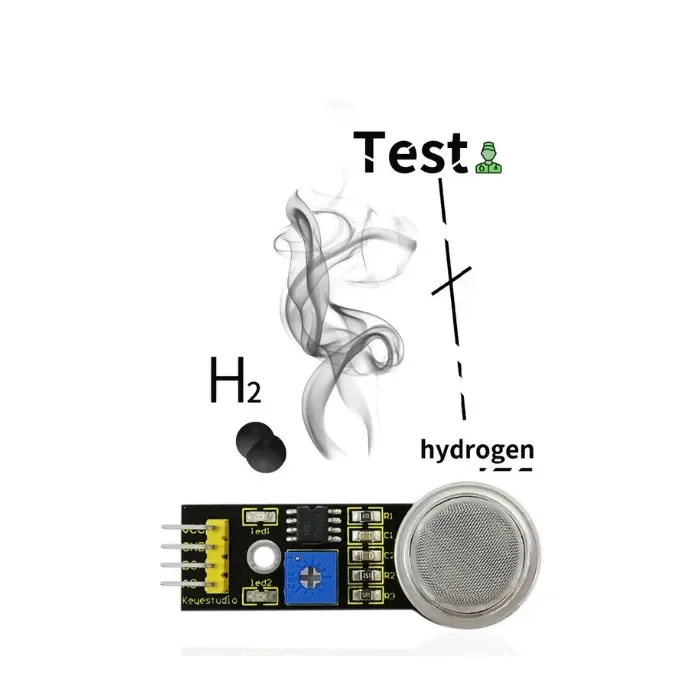

MQ-8-kaasuaistin käyttämä kaasua herkkä materiaali on SnO2, jonka sähkönjohtavuus on alhaisempi puhtaassa ilmassa.
Kun anturin ympäristössä on vetyä, anturin sähkönjohtavuus kasvaa ilman vetykonsentraation kasvaessa.
Sähkönjohtavuuden muutos voidaan muuntaa lähtösignaaliksi, joka vastaa kaasun pitoisuutta yksinkertaisella piirillä.
MQ-8 kaasunanturin herkkyys vedyille on melko korkea, se voi myös havaita monia muita vetyä sisältäviä kaasuja.
Tämä anturi sopii monenlaisiin käyttötarkoituksiin, se on ehdottomasti hyvä valinta.
Ominaisuus
- Hyvä herkkyys vedyille laajalla pitoisuusalueella.
- pitkä käyttöikä, alhaiset kustannukset
- yksinkertainen ohjauspiiri
Tekniset tiedot
- Tunnistettava pitoisuus: 100-1000ppm (vety)
- Käyttöjännite: 5V
- Lämmitysjännite VH: 5.0V±0.1V AC tai DC
- Kuormitusvastus RL: säädettävä
- Lämmitysvastus RH: 29±3Ω(Huoneenlämpötila)
- Lämmitysteho: PH ≤900mW
- Sensitiivisyys S: Rs(ilmassa)/Rs(1000ppm H2)≥5
- Lähtöjännite Vs: 2.5-4.0V（1000ppm H2）
- Konsentraation kaltevuus: α≤0.6(R1000ppm/R400ppm H2)
- Lämpötila ; kosteus: 20℃±2℃；55%±5%RH
- Vakio testipiiri: Vc:5.0V±0.1V；VH: 5.0V±0.1V
Liitäntäkaavio
Esimerkkikoodi
///Arduino-esimerkkikoodi void setup() { Serial.begin(9600); //Aseta sarjaliikenteen siirtonopeus 9600 bps } void loop() { int val; val=analogRead(0);//Lue kaasuarvo analogisesta tulosta 0 Serial.println(val,DEC);//Tulosta arvo sarjaporttiin delay(100); }
|
Sovellus
- Kotitalouksien kaasuvuodon hälytin
- Teollisuustason vetyhälytin
- Kannettava kaasumittari
